Cảm biến chuyển động 220V

Cảm biến chuyển động 220V dùng để bật tắt đèn (thiết bị khác) tự động khi có người di chuyển qua khu vực gắn cảm biến. Cảm biến có vỏ nhựa bảo vệ, tích hợp sẵn relay cho 2 dây dầu ra đấu thẳng vào thiết bị 220V. Cảm biến chuyển động thường được sử dụng ở khi vực cầu thang, hành lang để bật đèn tự động.

Cảm biến có tầm quét xa lên đến 8m. Cảm biến có tích hợp thêm cảm biến ánh sáng, vì vậy nó chỉ hoạt động khi trời tối, muốn hoạt động cả khi trời sáng bạn cần che phần cảm biến ánh sáng lại

Thông số kỹ thuật

• Điện áp đầu vào: AC 220 V / 50HZ
• Công suất tải:
  • bóng đèn sợi đốt <100W,
  • bóng đèn tiết kiệm năng lượng <32W
  • LED < 22W
• Khoảng cách cảm biến: 4-8m

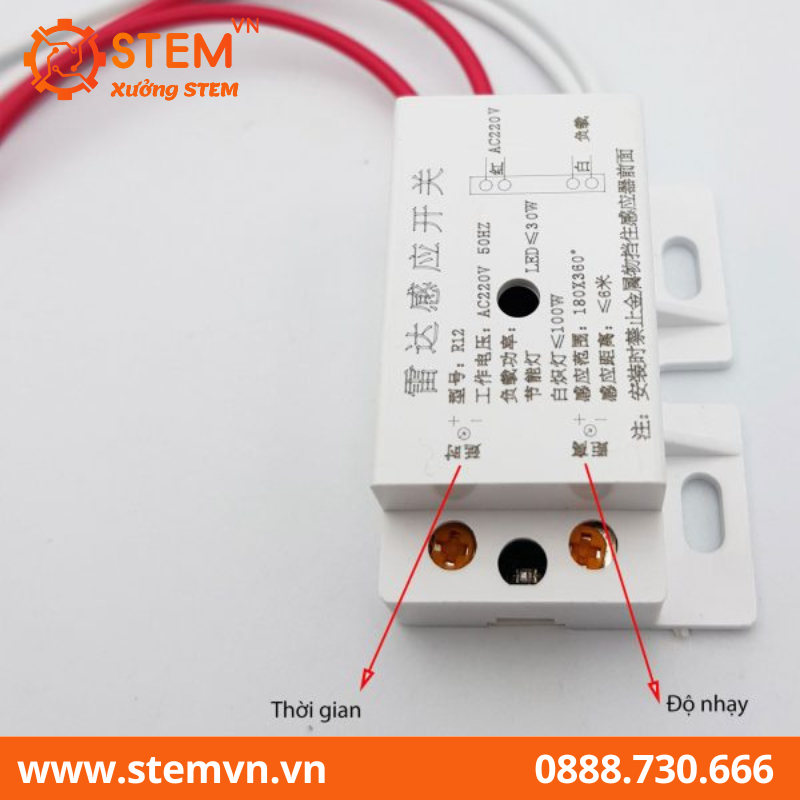

• Thời gian bật: 10-70s (có thể điều chỉnh)
• Bật tắt theo ánh sáng: Trời sáng thì cảm biến không làm việc, khi trời tối cảm biến bắt đầu làm việc để bật tắt thiết bị khi có người chuyển động qua khu vực quét
• Góc cảm biến 180 x 360 độ
• Cảm biến có khả năng xuyên qua các vật chắn mỏng chẳng hạn như thủy tinh, gỗ, nhựa. Dưới 15cm cũng có thể xuyên qua tường vì vậy phù hợp với các lắp đặt che dấu để không ảnh hưởng đến thẩm mĩ.
• Xin lưu ý về cài đặt nhiều cảm biến trong ngôi nhà, khi đó đảm bảo các cảm biến cách xa nhau 5m nếu không sẽ bị nhiễu giao thoa.

Cách test:

B1: Đấu như sơ đồ > vặn tối đa các thông số

B2: Dựng cảm biến đứng đúng hướng muốn test, không có người qua lại

B3: Dùng cái khăn hoặc vật liệu có thể che kín cảm biến

B4: Đứng trước cảm biến, đứng im không chuyển động > cảm biến sẽ tắt > chuyển động lại để test cảm biến

Lưu ý:

Cảm biến ánh sáng hoạt động theo ánh sáng tự nhiên như ánh sáng mặt trời, ánh sáng mạnh từ các nguồn khác có thể làm nhiễu cảm biển khiến cảm biến hoạt động sai

Quý khách muốn sử dụng cả ban ngày và ban đêm thì bọc cảm biến lại bằng băng keo đen, hoặc vật liệu nào có thể che kín cảm biến ánh sáng

Cảm biến này có bắt chuyển động xung quanh  tầm 1.5 -3  mét ( không phải theo hướng thẳng cảm biến ) nên test cần lưu ý không đứng xung quanh

Cảm biến này bắt chuyển động rất nhạy, nên khi test cần đứng im, đôi khi lắc đầu khua tay 1 chút cảm biến cũng chuyển động và bắt đầu đếm lại nên thời gian test rất lâu lầm tưởng là cảm biến lỗi

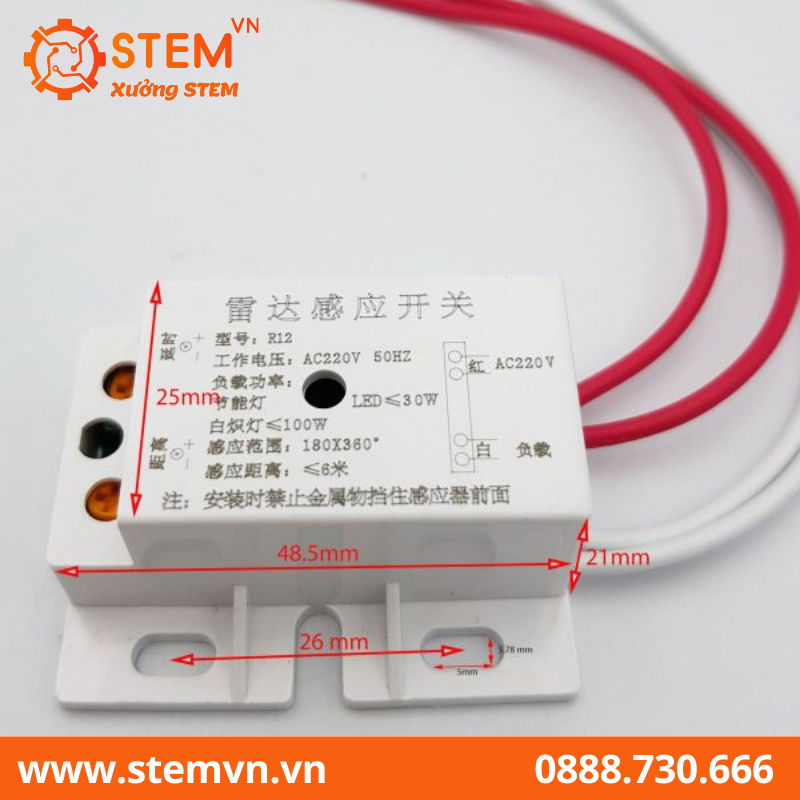

Kích thước của Cảm biến chuyển động 220V

Sơ đồ đấu nối Cảm biến chuyển động 220V

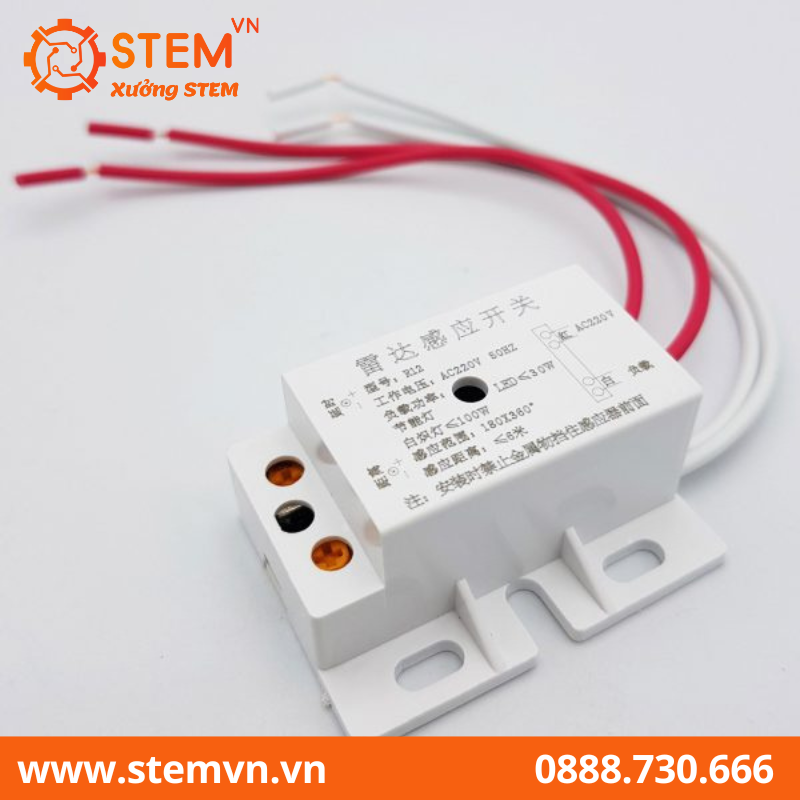

Hình ảnh của Cảm biến chuyển động 220V
