Cảm biến chuyển động hồng ngoại SR602

Mô đun cảm biến chuyển động hồng ngoại cơ thể con người, model: SR-602 khoảng cách phát hiện: tối đa 5 mét. đề nghị 0-3,5M.

Thông số làm việc cảm biến chuyển động hồng ngoại:

– Đầu ra: mức cao, H = 3,3V, L = 0V
– Nguồn cung cấp DC: 3,3V-15V
– Dòng tĩnh: 20uA
– Mô-đun cảm biến chuyển động hồng ngoại này có độ nhạy cao, đáp ứng nhanh, tiêu thụ điện tĩnh nhỏ, kích thước nhỏ, dễ cài đặt, và được cài đặt.
– Các ống kính, tiêu đề pin đã được hàn và cung cấp năng lượng được cung cấp mà không cần gỡ lỗi. Có thể được sử dụng cho đèn cảm biến cơ thể, báo động, an ninh,
– Kiểm soát truy cập hình ảnh theo yêu cầu, thiết bị tự động cho nông nghiệp, lâm nghiệp và khai thác mỏ.

Điểm chính:

1. Thời gian cao của đầu ra của sản phẩm này có thể điều chỉnh, 2,5 giây đến 1 giờ, thời gian đầu ra được đặt tại nhà máy.
Đó là 2,5 giây và bạn có thể thay đổi một điện trở chip nếu bạn cần thay đổi nó. Vui lòng đọc giá trị điện trở tương ứng với thời gian trễ điển hình.
Tham khảo các hình thức liên quan dưới đây.
2. Thời gian chặn, 2 giây, không thể điều chỉnh.
3. Nhà máy được định nghĩa là kích hoạt lặp lại và không thể thay đổi.
4. Điện áp cung cấp của mô-đun này là 3,3V đến 15V và điện áp giới hạn là 2,8V đến 18V.
5. Thời gian đầu ra của mô-đun là: đầu ra mức cao trong 2 giây sau khi bật nguồn, sau đó ở mức thấp, vào chế độ chờ
trạng thái. Nếu thời gian trễ được thay đổi, thời gian mô-đun xuất mức cao sau khi bật nguồn sẽ tăng theo, có thể hiểu là
Thời gian khởi động sau khi vào trạng thái làm việc bình thường sau khi điện sẽ tăng.
6. Sau khi cài đặt phần tử cảm quang, nó không hoạt động vào ban ngày, hoạt động vào ban đêm

SƠ ĐỒ MẠCH:

SƠ ĐỒ KẾT NỐI VỚI ARDUINO UNO:

————————CODE THAM KHẢO———————

/*
 * Kết nối:
 *          VCC      -----      5V (Arduino)
 *          OUT      -----      2 (Arduino)
 *          GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(2));
}

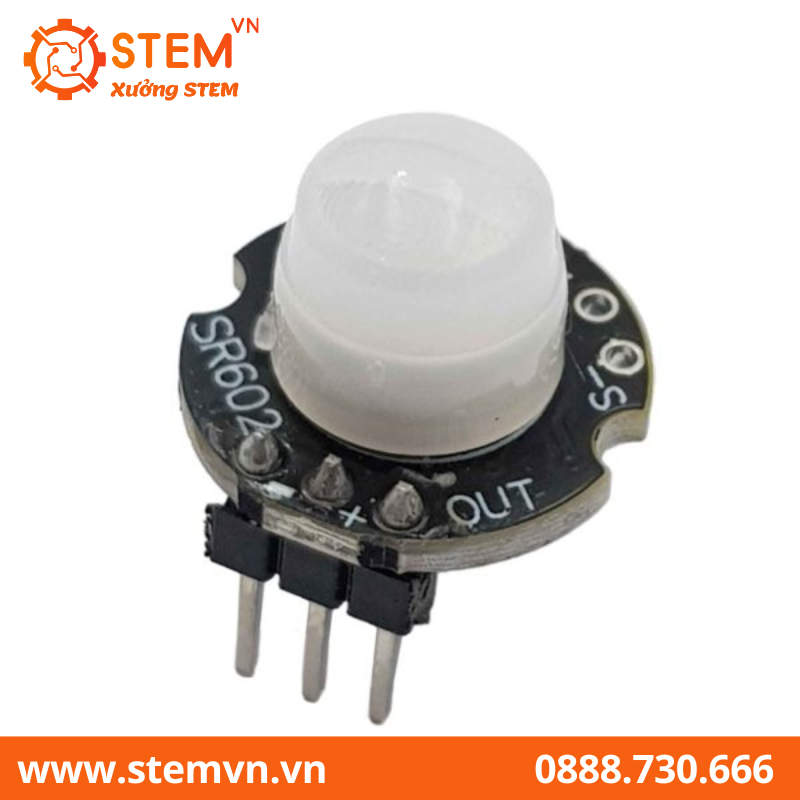

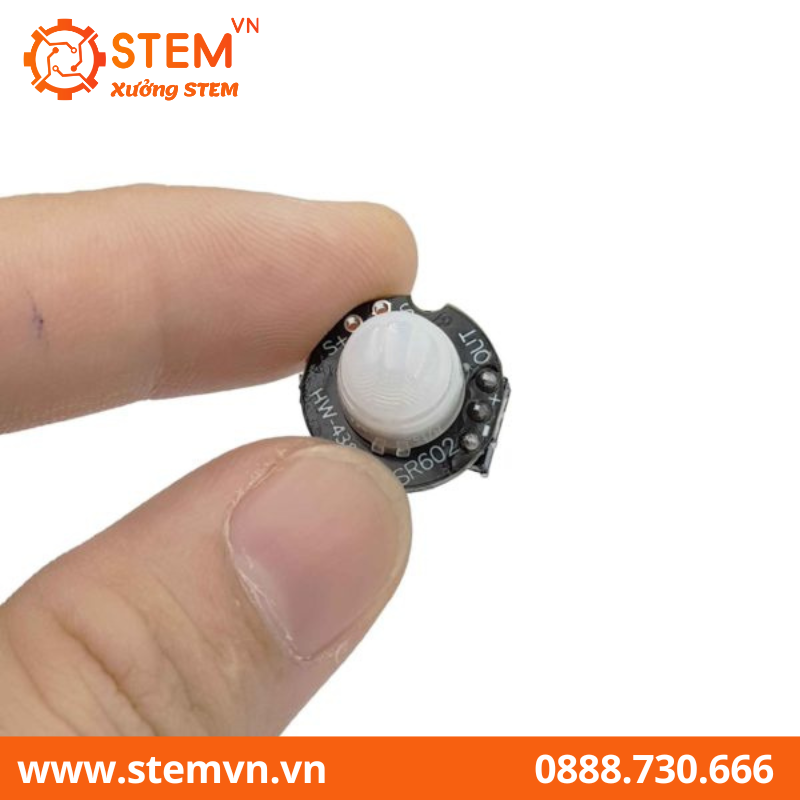

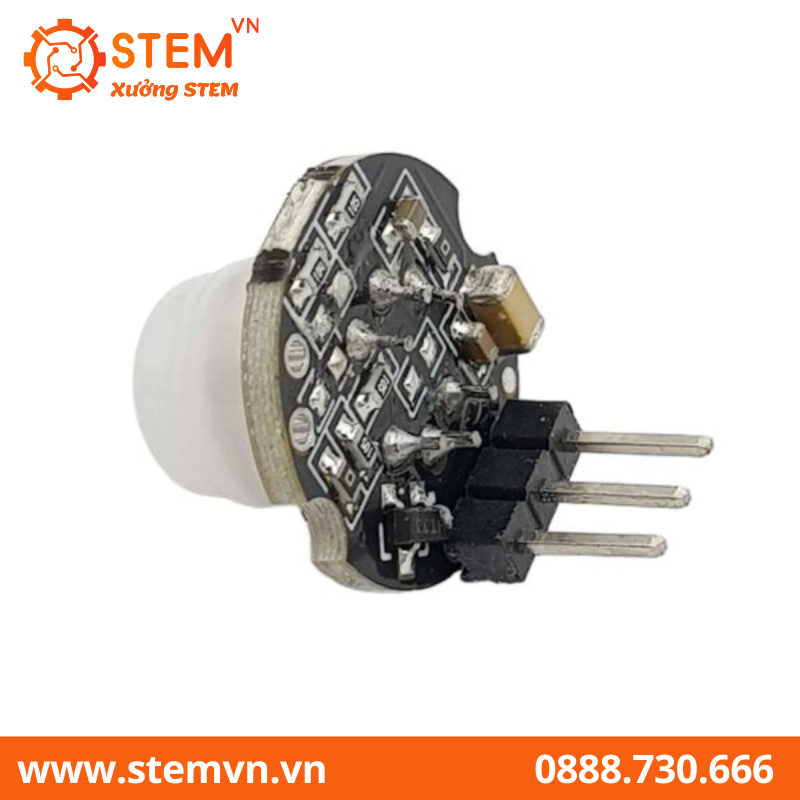

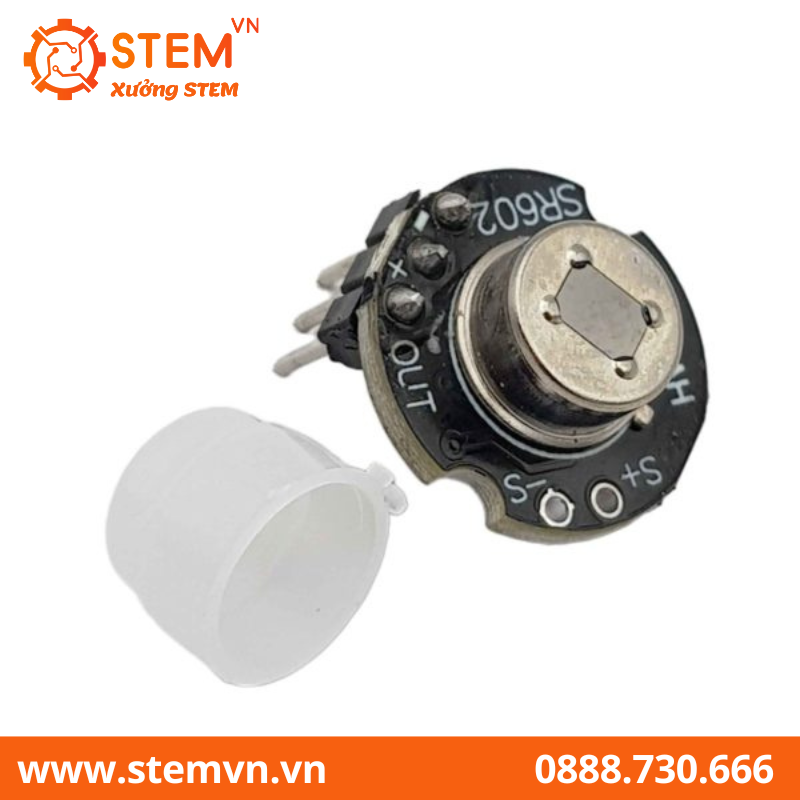

HÌNH ẢNH SẢN PHẨM:
