Cảm Biến Thân Nhiệt Chuyển Động PIR HC-SR501

Cảm biến thân nhiệt chuyển động PIR (Passive infrared sensor) HC-SR501 được sử dụng để phát hiện chuyển động của các vật thể phát ra bức xạ hồng ngoại (con người, con vật, các vật phát nhiệt,…), cảm biến có thể chỉnh được độ nhạy để giới hạn khoảng cách bắt xa gần cũng như cường độ bức xạ của vật thể mong muốn, ngoài ra cảm biến còn có thể điều chỉnh thời gian kích trễ (giữ tín hiệu bao lâu sau khi kích hoạt) qua biến trở tích hợp sẵn.

Cảm biến chuyển động PIR HC-SR501 có cảm biến, thấu kính và board mạch chất lượng tốt cho độ nhạy và độ bền cao nhất.

THÔNG SỐ CẢM BIẾN THÂN NHIỆT CHUYỂN ĐỘNG PIR

• Phạm vi phát hiện: góc 360 độ hình nón, độ xa tối đa 6m.
• Nhiệt độ hoạt động: 32-122 ° F ( 050 ° C)
• Điện áp hoạt động: DC 3.8V – 5V
• Mức tiêu thụ dòng: ≤ 50 uA
• Thời gian báo: 30 giây có thể tùy chỉnh bằng biến trở.
• Độ nhạy có thể điều chỉnh bằng biến trở.
• Kích thước: 1,27 x 0,96 x 1.0 ( 32,2 x 24,3 x 25,4 mm)

Sơ đồ mạch

Sơ đồ kết nối

Code tham khảo:

/*
 * Kết nối:
 *          VCC      -----      5V (Arduino)
 *          OUT      -----      3 (Arduino)
 *          GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

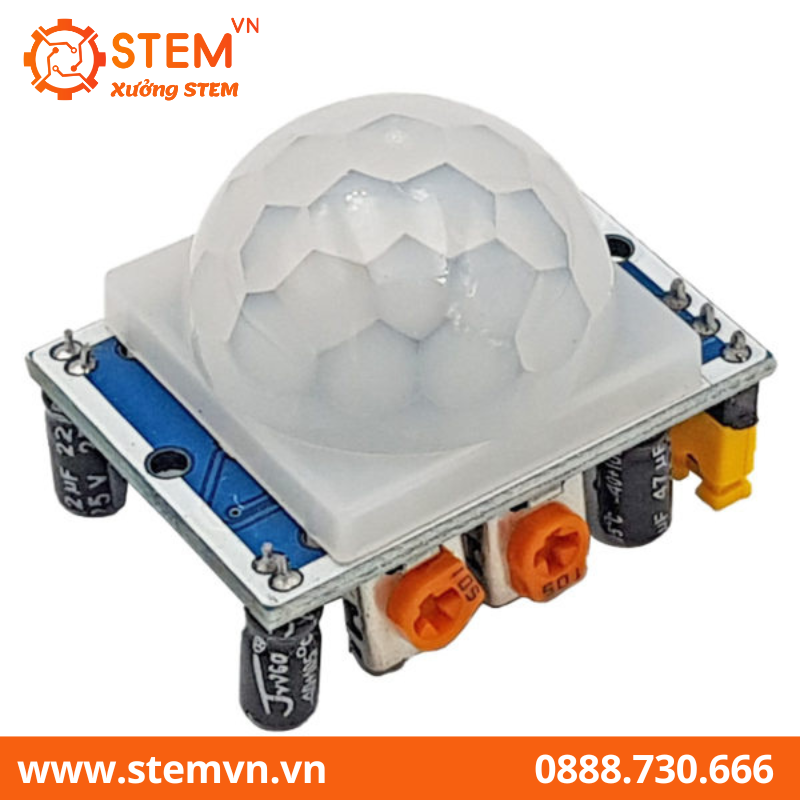

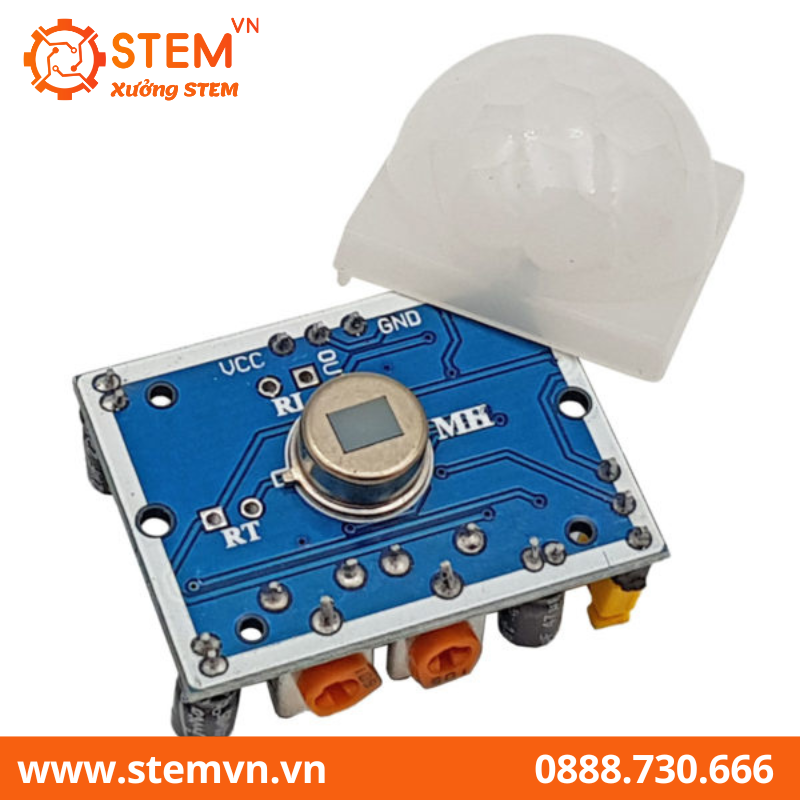

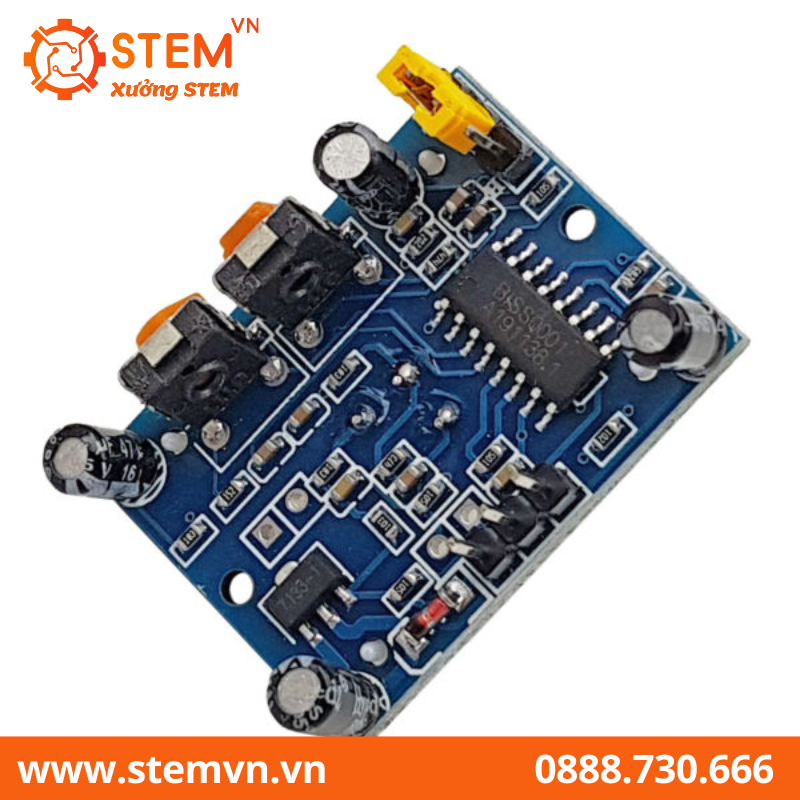

HÌNH ẢNH SẢN PHẨM:
