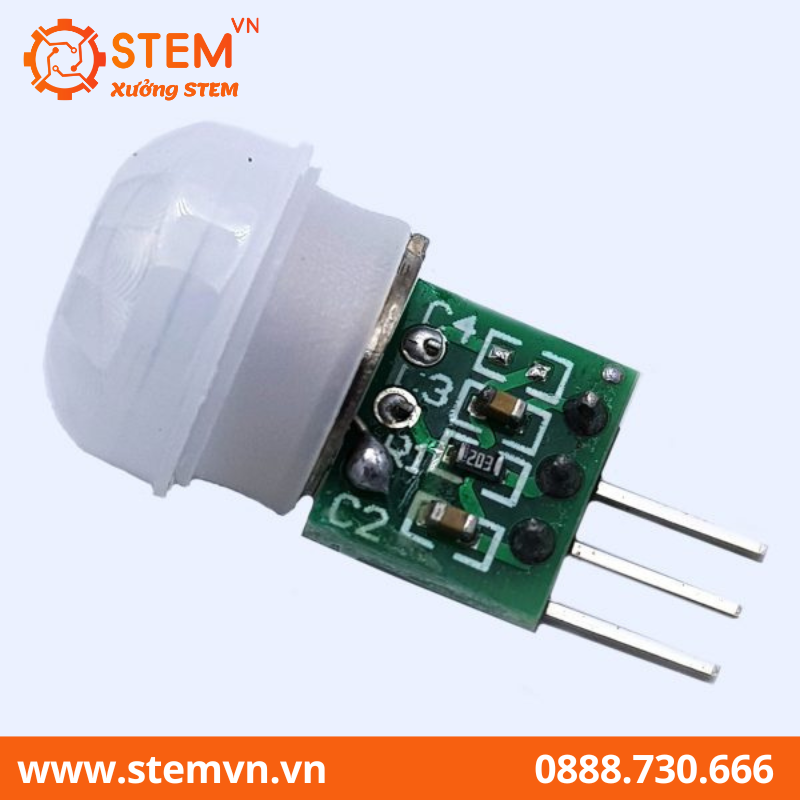

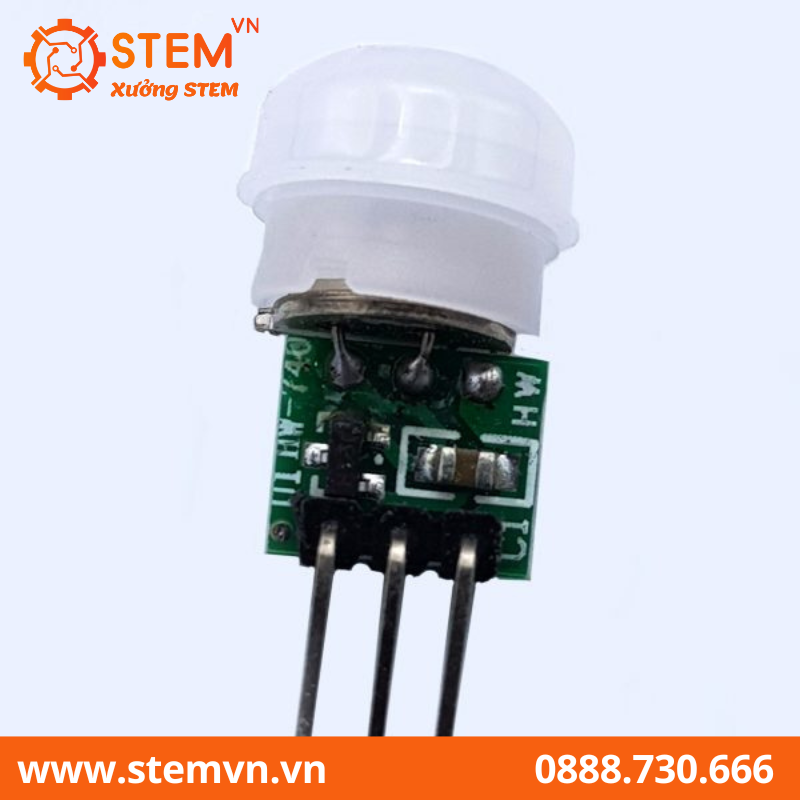

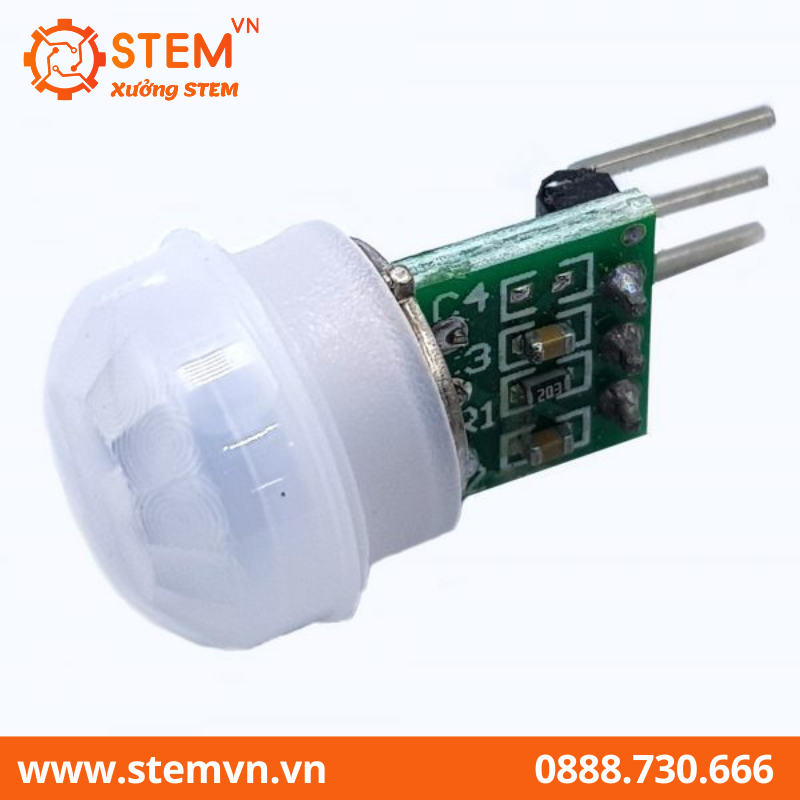

Cảm biến chuyển động PIR AM312

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Cảm biến chuyển động PIR AM312 điện áp làm việc: DC 2.7-12V. Tiêu thụ điện năng tĩnh: <0.1mA. Chế độ kích hoạt: lặp lại;

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến chuyển động PIR AM312 Mini có thiết kế rất nhỏ gọn. Cảm biến chuyển động PIR AM312 được sử dụng để phát hiện chuyển động của các vật thể phát ra bức xạ hồng ngoại: con người, con vật, các vật phát nhiệt,…

Thông số kỹ thuật của Cảm biến chuyển động PIR AM312

  • Điện áp làm việc: DC 2.7-12V;
  • Tiêu thụ điện năng tĩnh: <0.1mA;
  • Thời gian trễ: 2 giây;
  • Thời gian chặn: 2 giây;
  • Chế độ kích hoạt: lặp lại;
  • Phạm vi cảm biến: ≤ 100 độ góc nón, 3-5 mét; (theo ống kính cụ thể)
  • Nhiệt độ làm việc: -20 – + 60 ° C
  • PCB kích thước: 10mm * 8mm
  • Ống kính mô-đun: ống kính

Cảm biến chuyển động PIR AM312 Chống nhiễu cao, tiêu thụ năng lượng thấp

Chế độ kích hoạt lặp lại: Sau khi đầu ra cảm biến cao, trong khoảng thời gian trễ, nếu có hoạt động trong phạm vi cảm biến của cơ thể con người, đầu ra sẽ vẫn cao cho đến khi độ trễ sau khi người đó rời đi. Mức thấp (tức là, mô-đun cảm biến sẽ tự động trì hoãn một khoảng thời gian trễ sau khi phát hiện từng hoạt động của cơ thể con người, và thời gian hoạt động cuối cùng là điểm bắt đầu của thời gian trễ).

Sơ đồ mạch của Cảm biến chuyển động PIR AM312

Cảm biến chuyển động PIR AM312

Cảm biến chuyển động PIR AM312

Sơ đồ kết nối của Cảm biến chuyển động PIR AM312



Code tham khảo

/*
 * Kết nối:
 *          VCC      -----      5V (Arduino)
 *          OUT      -----      3 (Arduino)
 *          GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

Hình Cảm biến chuyển động PIR AM312

Cảm biến chuyển động PIR AM312
Cảm biến chuyển động PIR AM312
Cảm biến chuyển động PIR AM312
Cảm biến chuyển động PIR AM312
Cảm biến chuyển động PIR AM312
Cảm biến chuyển động PIR AM312
