Module cảm biến vật cản Radar RCWL-0515 phát ra sóng liên tục với tần số 2.7G, khi gặp vật cản sóng này sẽ bị phản xạ và phản hồi lại cảm biến. Cảm biến radar sẽ tiếp nhận, tính toán sự thay đổi của tần số phát và tần số thu. Module dùng để phát hiện chuyển động của vật thể, con người…

Module có độ nhạy cao, khoảng cách phát hiện xa, độ tin cậy cao, góc phát hiện lớn. Cảm biến có kích thước nhỏ gọn tiện lắp đặt, khoảng cách phát hiện xa tối đa khoảng 12-15m, có thể đâm xuyên một số vật cản bằng nhựa, kính, gỗ mỏng nên tiện che dấu.

Cảm biến radar không bị ảnh hưởng bởi môi trường: nhiệt độ, bụi bẩn… Các tín hiệu đo từ cảm biến radar luôn được ổn định ngay cả trong điều kiện bất lợi của môi trường. Với tần số phát sóng cao với chùm tia hẹp, cảm biến radar sẽ không bị ảnh hưởng bởi vật cản và không bị giới hạn góc quét. Nó được sử dụng rộng rãi trong cuộc sống như: phát hiện vật cản, cảm ứng cơ thể người, báo động chống trộm…

Thông số kỹ thuật

• Điện áp làm việc: 4 ~ 18V
• Dòng điện làm việc: 4mA
• Tần số: 2.7G
• Khoảng cách phát hiện tối đa : 12 đến 15m
• Tín hiệu ngõ ra:
  • Khi phát hiện vật: High: 3.3V
  • Khi không có tín hiệu: Low: 0V
• Nhiệt độ bảo quản: -40 ~ 110 độ C
• Nhiệt độ làm việc: -20 ~ 100 độ C
• Kích thước: 24 x 18 x 2mm
• Trọng lượng: 2g

Chức năng các vị trí linh kiện trên mạch

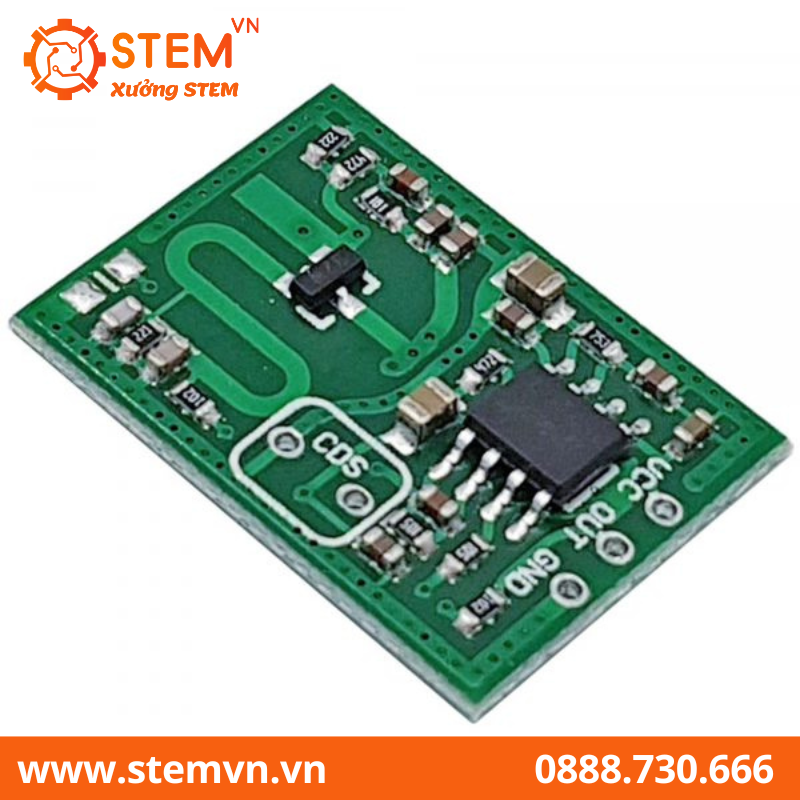

• CDS:  đây là vị trí gắn quang trở, nếu gắn quang trở vào vị trí này thì cảm biến sẽ không hoạt động vào ban ngày.

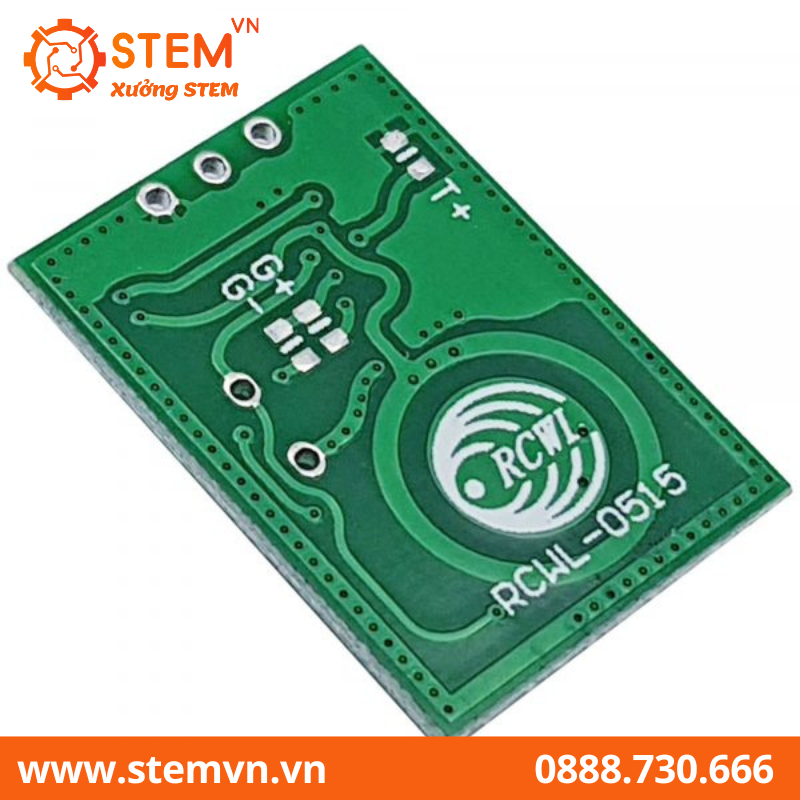

• T+: đây là vị trí gắn tụ để thay đổi thời gian trễ tín hiệu
  • Tụ 102: 5 ~ 6s
  • Tụ 103: 50 ~ 60s
  • Tụ: 104: 500 ~ 600s

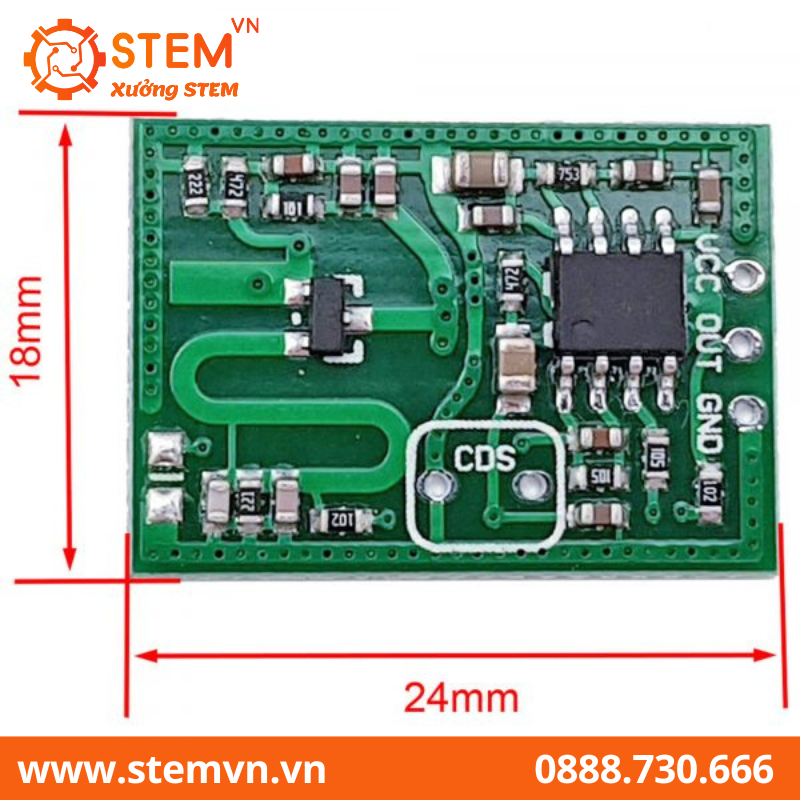

Kích thước Module cảm biến vật cản Radar RCWL-0515

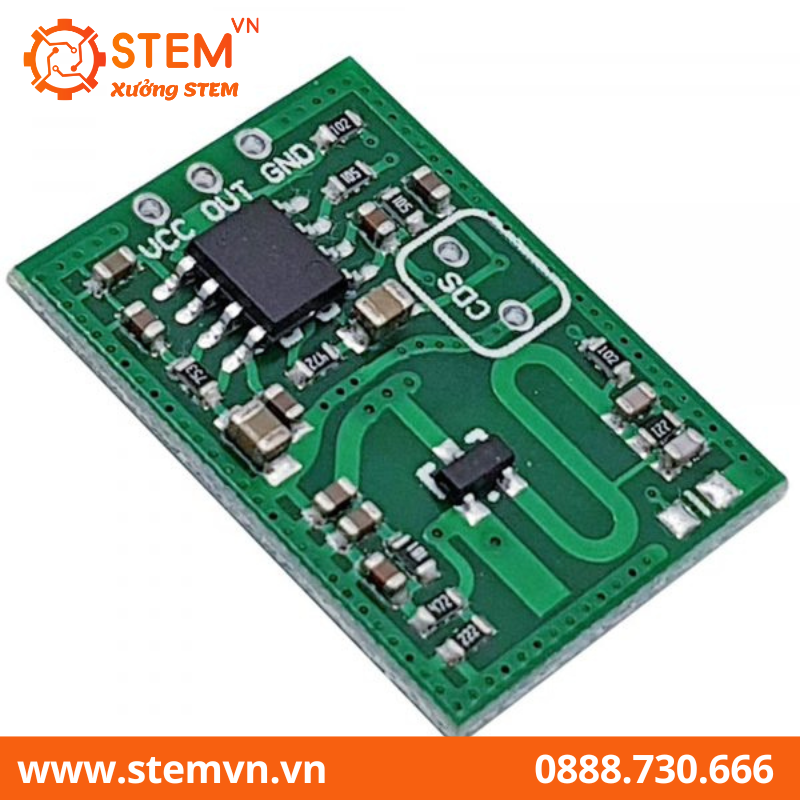

Hình Module cảm biến vật cản Radar RCWL-0515
