Cảm Biến Vật Cản Rada HB100 Tần Số 10.525GHz

Cảm Biến Vật Cản Rada HB100 Tần Số 10.525GHz là module cảm biến chuyển động thu nhỏ dùng vi sóng (microwave) tần số 10.525 Ghz. Nó thuộc loại X-Band Bi-Static Doppler transceiver. Bên trong cảm biến vật cản rada chứa bộ tạo dao động Dielectric Resonator (vật liệu cách điện thường là ceramic để tạo sóng microwave) và 1 cặp Microstrip  patch antenna (loại anten giống anten pcb trên mạch nhưng thường tích hợp sẵn bên trong cảm biến) => tạo ra sóng ổn định để dò chuyển động dựa trên hiệu ứng doppler độ tin cậy rất cao.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động: 5VDC
• Công suất phát sóng: 15dBm
• Dòng tiêu thụ: 30mA
• Kích thước: 37 x 45 x 8mm

TÀI LIỆU THAM KHẢO

Datasheet HB100 motion sensor

SƠ ĐỒ KẾT NỐI CẢM BIẾN VẬT CẢN RADA:

———————-CODE THAM KHẢO———————-

Thư viện FreqPeriod.h

#include "FreqPeriod.h"

double lfrq;
long int pp;

void setup() {
Serial.begin(9600);
  FreqPeriod::begin();
  Serial.println("FreqPeriod Library Test");
}

void loop()
{
  pp = FreqPeriod::getPeriod();
  if (pp)
  {
    Serial.print ("period: ");
    Serial.print(pp);
    Serial.print(" 1/16us / frequency: ");

    lfrq = 16000400.0 /pp;
    Serial.print(lfrq);
    Serial.print(" Hz ");
    Serial.print(lfrq/31.36);
    Serial.println( " Mph ");
  }
}

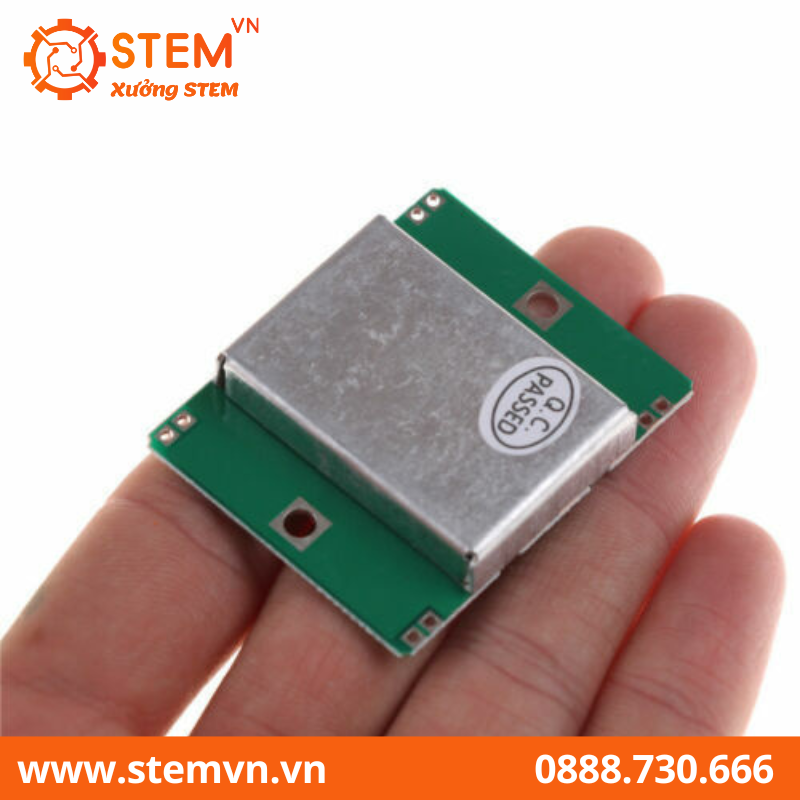

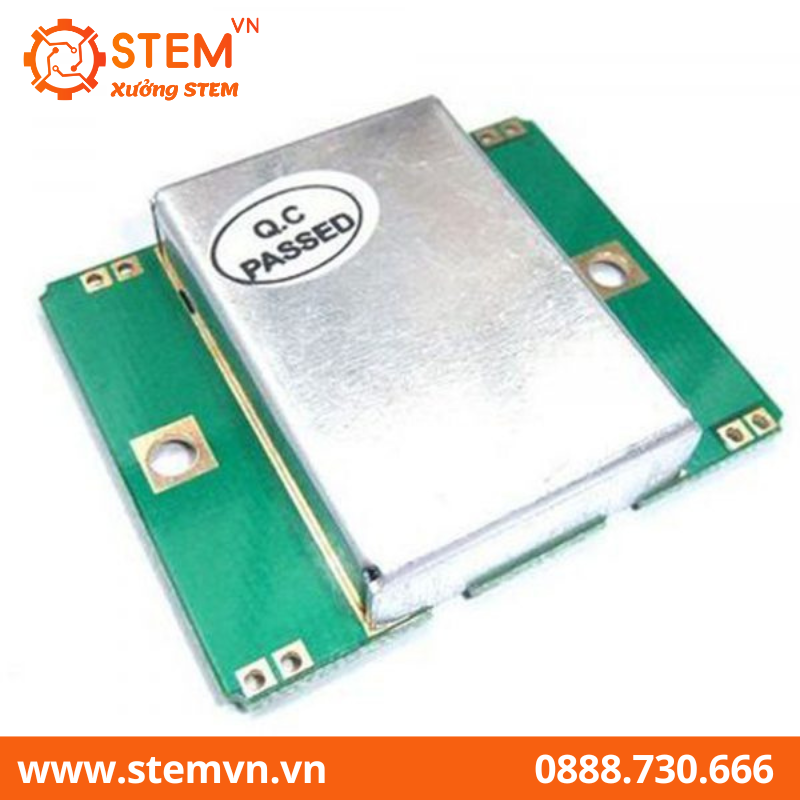

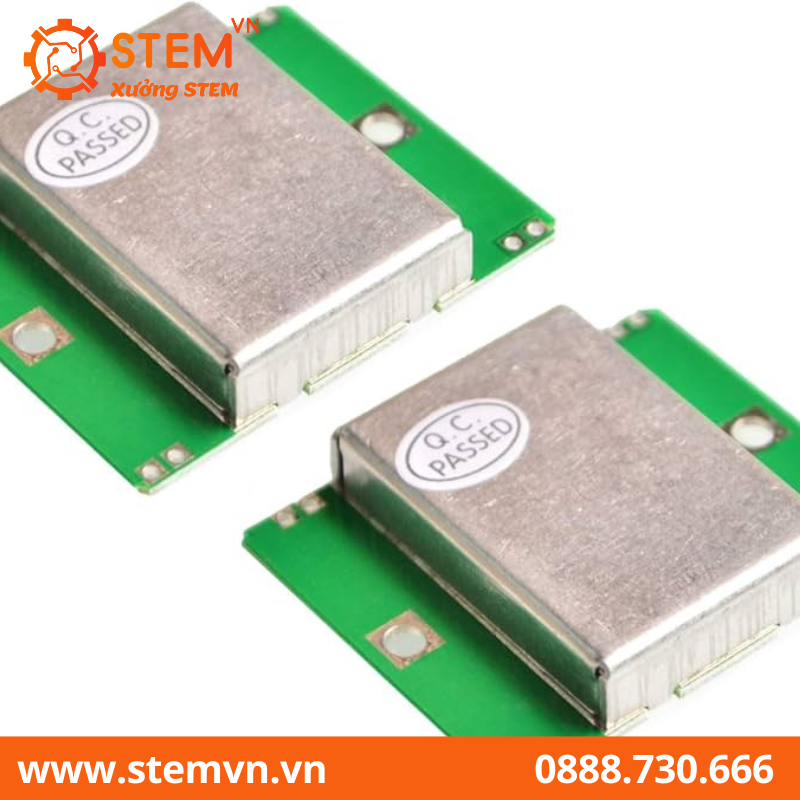

HÌNH ẢNH SẢN PHẨM:
