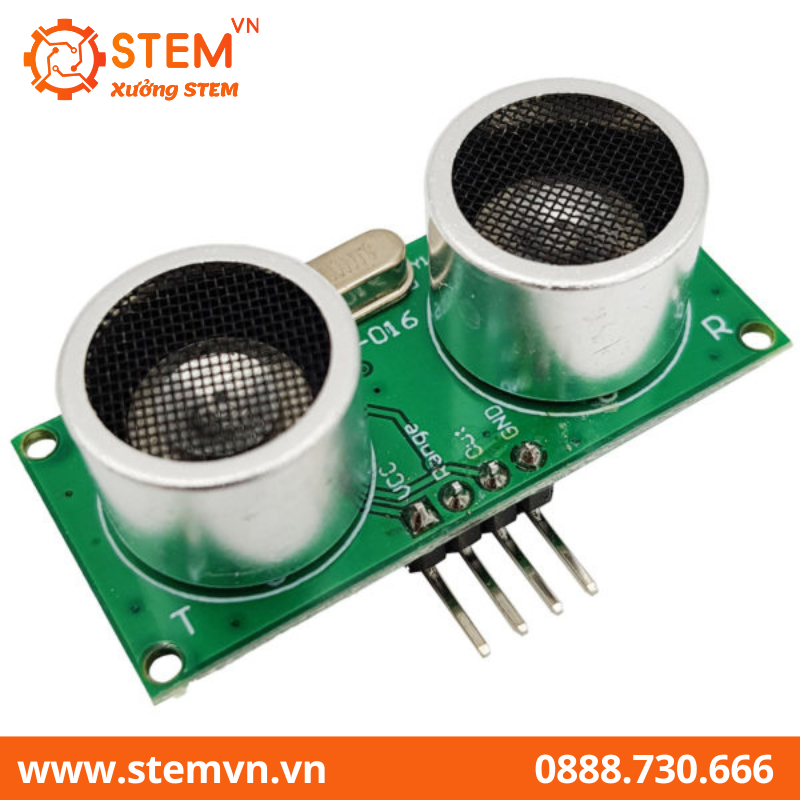

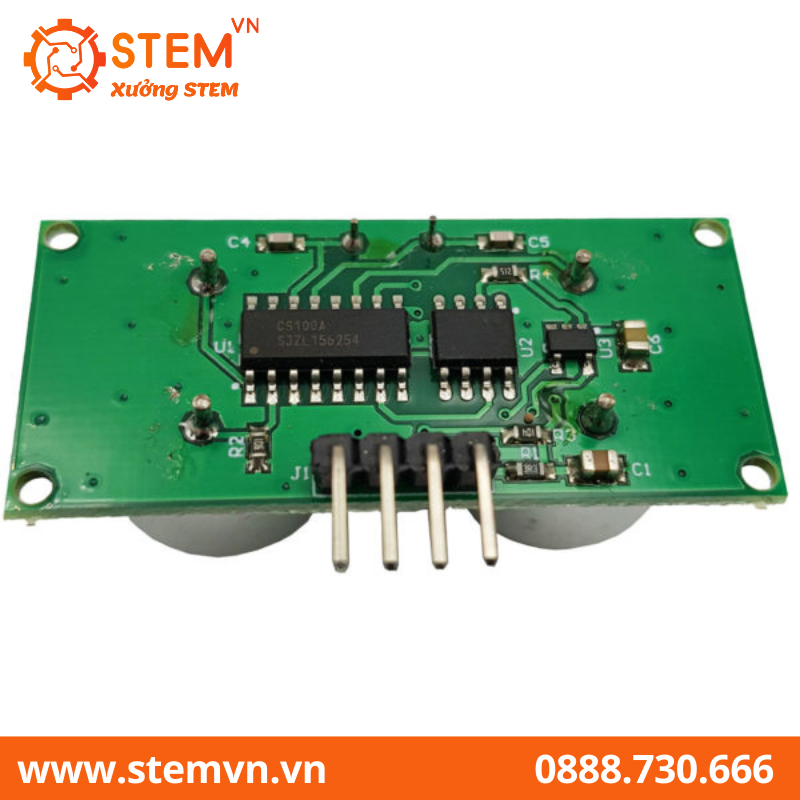

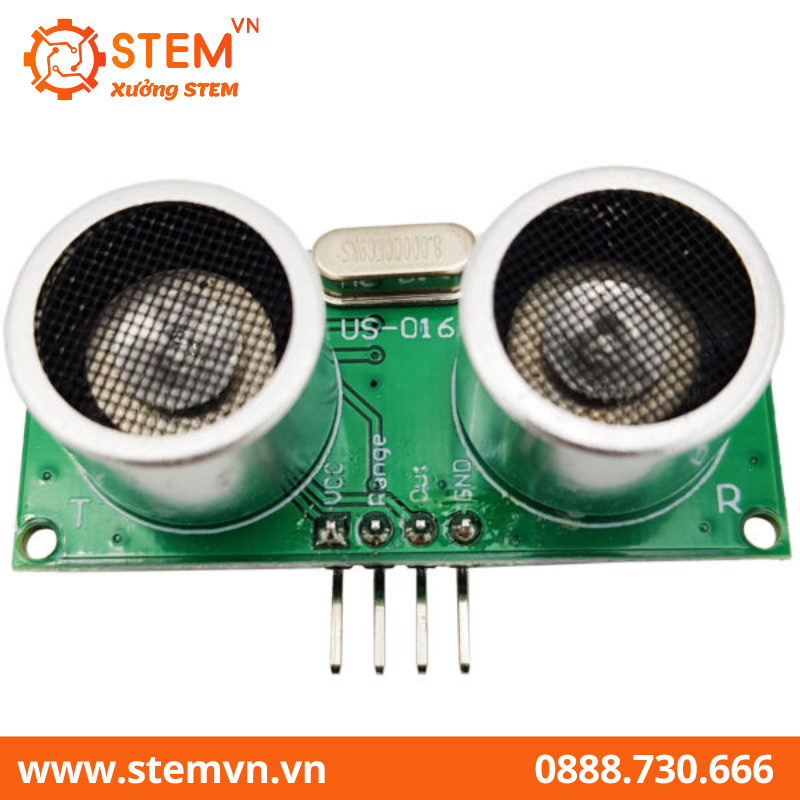

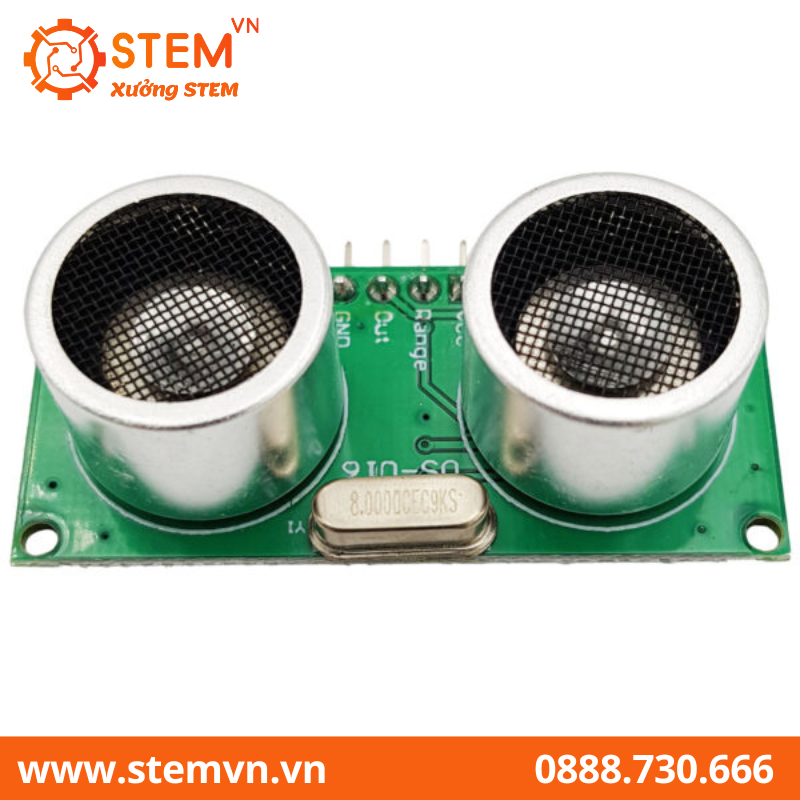

Cảm biến siêu âm US-016

Cảm biến siêu âm US-016 là một cảm biến siêu âm có đầu ra là tín hiệu tương tự, một điện áp analog tỉ lệ với khoảng cách và giá trị của đầu ra và có thể dễ dàng kết nối với các hệ thống khác, US-016 ổn định và đáng tin cậy.

Thông số kỹ thuật

• US-016 đo được khoảng cách tối thiểu ~2cm
• Điện áp cung cấp là 5V
• Dòng tiêu thụ 3.8mA
• Đầu ra điện áp tương tự
• Đo tối đa: 3m
• Nhiệt độ làm việc: 0 ~ + 70 độ
• Góc cảm ứng: Dưới 15 độ
• Khoảng cách phát hiện: 2cm-300cm
• Độ chính xác phát hiện: 0.3cm + 1%
• Độ phân giải: 1mm

Sơ đồ đấu nối

Code tham khảo

/*
 Phạm vi 1 mét.
            Kết nối:
                    US-016                Arduino
                    VCC                     5V
                    GND                     GND
                    OUT                     A0
                    RANGE                   GND

  Phạm vi 3 mét
            Kết nối:
                    US-016                Arduino
                    VCC                     5V
                    GND                     GND
                    OUT                     A0

 Nạp code, mở Serial Monitor, chọn No line ending, baud 9600.

 *
 *
 *
 */

unsigned int ADCValue;
void setup(){
    Serial.begin(9600);
}

void loop(){

    ADCValue = analogRead(A0);
    Serial.print("Khoang cach: ");
    Serial.print(ADCValue, DEC);
    Serial.println("mm");
    delay(1000); //delay 1S
}

Hình Cảm biến siêu âm US-016
