Module cảm biến nhiệt độ DS18B20 đầu dò chống nước

Có thể sử dụng Module cảm biến nhiệt độ DS18B20 đầu dò chống nước​​​​​​​ đầu dò chống nước để cắm được ở nhiều nơi, chẳng hạn như phát hiện nhiệt độ đất, kiểm soát nhiệt độ bể nước nóng, cảm biến nhiệt độ DS18B20 ra sẵn dạng module giúp việc giao tiếp dễ dàng với vi xử lí

THÔNG SỐ KỸ THUẬT

• Cảm biến nhiệt độ: Điện áp cung cấp: 3.0V ~ 5.5V
• Cảm biến nhiệt độ: Độ phân giải: 9 đến 12 Độ phân giải có thể điều chỉnh
• Phạm vi nhiệt độ: -55 ~ + 125 ° C (chì chỉ có thể chịu được nhiệt độ tối đa 85 độ)
• Dây đầu ra cảm biến nhiệt độ
• Cân nặng: 30g

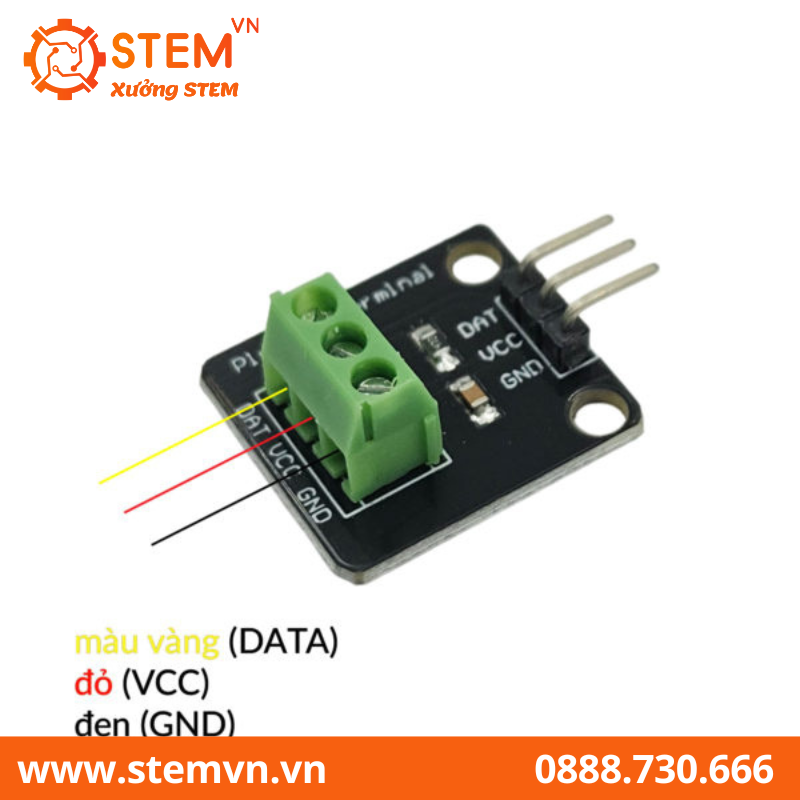

SƠ ĐỒ CHÂN CẢM BIẾN NHIỆT ĐỘ DS18B20

• màu vàng (DATA)
• đỏ (VCC)
• đen (GND)

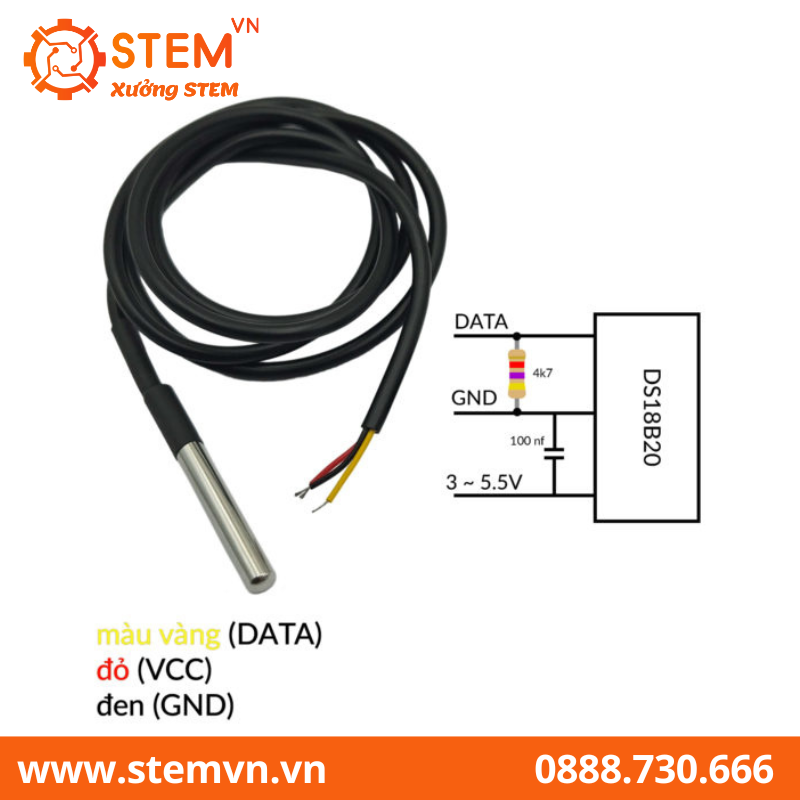

​SƠ ĐỒ KẾT NỐI

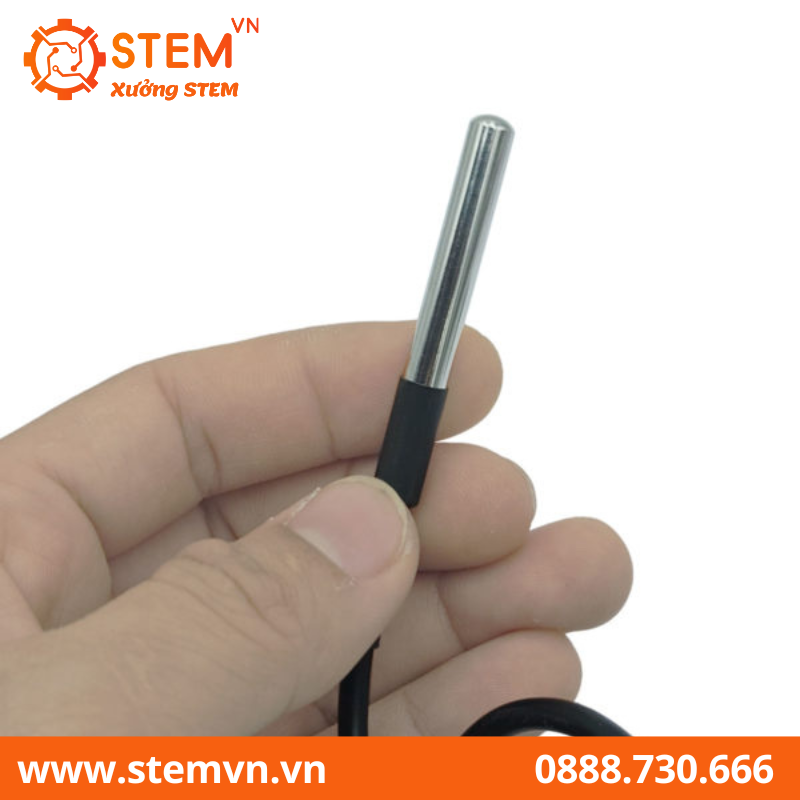

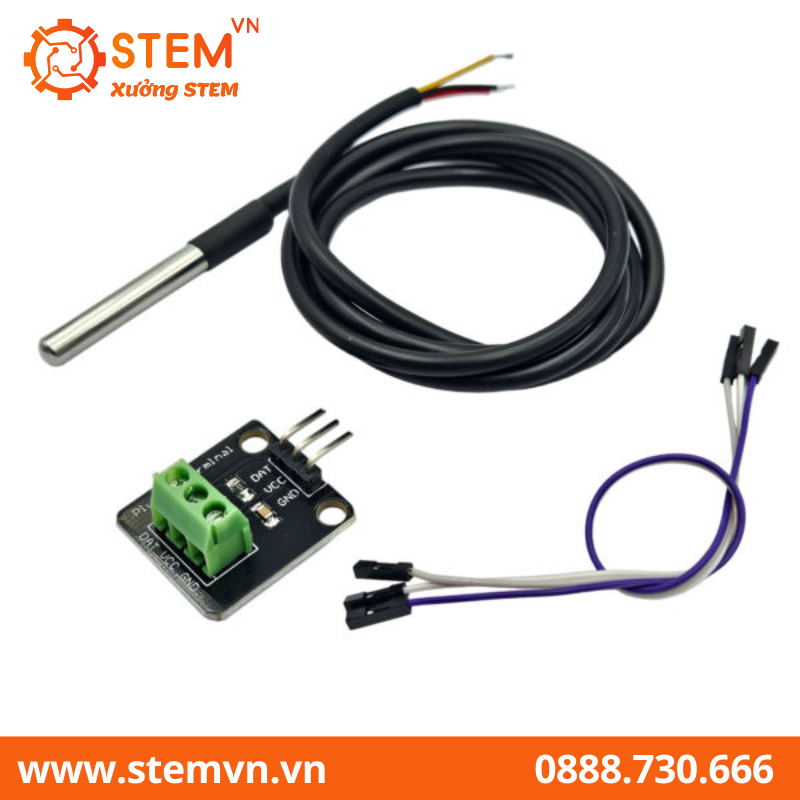

Hình ảnh sản phẩm

Thư viện:

– https://github.com/PaulStoffregen/OneWire

– https://github.com/milesburton/Arduino-Temperature-Control-Library

——————————CODE THAM KHẢO———————————-

/*
 * Kết nối:
 *          VCC  ---- 5V (Arduino)
 *          GND  ---- GND (Arduino)
 *          DATA ----  2  (Arduino)
 *
 *
 */

#include <OneWire.h>
#include <DallasTemperature.h>
#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);


void setup(void)
{

 Serial.begin(9600);
 // Start up the library
 sensors.begin();
}
void loop(void)
{
 Serial.print(" Requesting temperatures...");
 sensors.requestTemperatures();
 Serial.println("DONE");

 Serial.print("Temperature is: ");
 Serial.print(sensors.getTempCByIndex(0));
 delay(1000);
}
