Cảm biến nhiệt độ CJMCU-75 (LM75)

Cảm biến nhiệt độ CJMCU-75 (LM75) chuẩn I2C là cảm biến nhiệt độ có độ chính xác cao, đạt tới độ chính xác 0.125°C, tốc độ cảm biến rất nhanh, chuyển đổi nhiệt độ sang tín hiệu số trong khoảng nhiệt độ từ -55 ° C đến + 125°C.

Cảm biến nhiệt độ CJMCU-75 (LM75) có thể trực tiếp đọc dữ liệu trong các thanh ghi nội bộ của nó thông qua bus I2C và có thể hoạt động trên bốn thanh ghi dữ liệu thông qua I2C để đặt các chế độ hoạt động khác nhau. Cảm biến LM75A có ba chân chọn địa chỉ logic, cho phép tám thiết bị được kết nối đồng thời trên cùng một bus mà không có xung đột địa chỉ.

https://www.youtube.com/watch?v=o2x-SsaHhjg&feature=youtu.be

THÔNG SỐ KỸ THUẬT

• Phạm vi cung cấp điện: 2.8V ~ 5.5V,
• Phạm vi nhiệt độ đo: -55 ° C ~ 125 ° C;
• ADC 11-bit cung cấp độ phân giải nhiệt độ 0.125°C;
• Để giảm điện năng tiêu thụ, hiện tại tiêu thụ trong chế độ tắt máy chỉ là 1.0μA;
• Thiết bị này có thể được sử dụng như một bộ điều khiển nhiệt độ độc lập khi khởi động;
• Bảo vệ ESD:
• Theo tiêu chuẩn JESD22A114, nó có thể vượt qua chế độ HBV 2000V;
• Theo tiêu chuẩn JESD22A115, có thể áp dụng chế độ MMC 200V;
• Theo tiêu chuẩn JESD22-C101, nó có thể vượt qua chế độ CDM 1000V;
• Latch thử nghiệm lên đến 100mA theo tiêu chuẩn JEDEC (JESD78);

SƠ ĐỒ KẾT NỐI CẢM BIẾN NHIỆT ĐỘ CJMCU-75:

———————–CODE THAM KHẢO———————–

Thư viện LM75.h

/***************************************************
  Kết nối:
              LM75                  UNO R3              MEGA
              VIN                     5V                 5V
              GND                     GND                GND
              SCL                     A5                 SCL
              SDA                     A4                 SDA


  Nạp code mở Serial Monitor chọn No line ending, baud 9600.


 ****************************************************/
#include <Wire.h>
#include <LM75.h>

LM75 sensor;  // initialize an LM75 object
// You can also initiate with another address as follows:
//LM75 sensor(LM75_ADDRESS | 0b001);  // if A0->GND, A1->GND and A2->Vcc

void setup()
{
  Wire.begin();
  Serial.begin(9600);
}

void loop()
{
  // get temperature from sensor
  Serial.print("Current temp: ");
  Serial.print(sensor.temp());
  Serial.println(" C");

  // Tos Set-point
  sensor.tos(47.5); // set at 47.5'C
  Serial.print("Tos set at ");
  Serial.print(sensor.tos());
  Serial.println(" C");

  // Thyst Set-point
  sensor.thyst(42); // set at 42'C
  Serial.print("Thyst set at ");
  Serial.print(sensor.thyst());
  Serial.println(" C");

  // shutdown the sensor and wait a while
  sensor.shutdown(true);
  delay(3000);
  // wake up sensor for next time around
  sensor.shutdown(false);

  Serial.println();
}

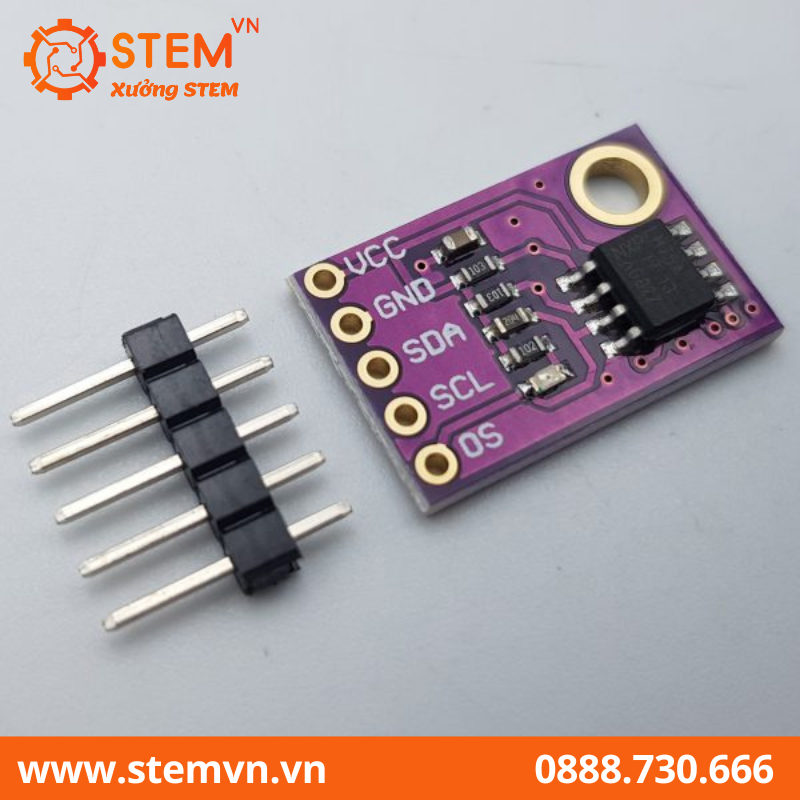

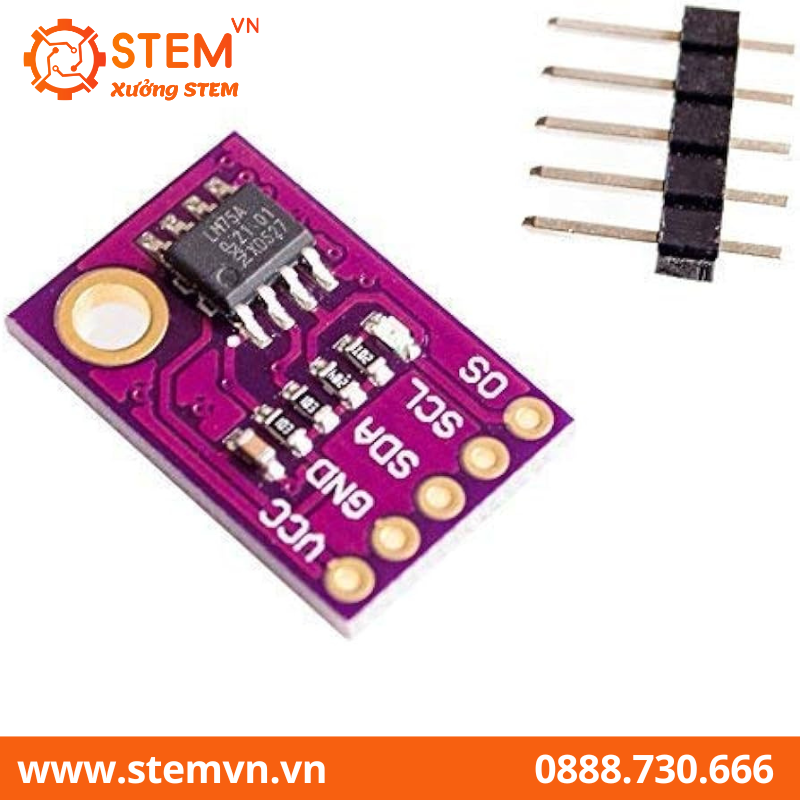

HÌNH ẢNH SẢN PHẨM:
