IC cảm biến nhiệt độ LM35 (loại tốt)

IC cảm biến nhiệt độ LM35 (loại tốt) có dải đo từ 0 Độ đến 100 độ C. LM35 là cảm biến tiêu hao điện năng thấp sử dụng điện áp 5V. Cảm biến gồm có 3 chân, 2 chân nguồn, 1 chân tín hiệu ra dạng Analog.

Chân dữ liệu của IC cảm biến nhiệt độ LM35 (loại tốt) là chân ngõ ra điện áp dạng tuyến tính. Chân số 2 cảm biến xuất ra cứ 1mV = 0.1°C (10mV = 1°C). Để lấy dữ liệu ở dạng °C chỉ cần lấy điện áp trên chân OUT đem chia cho 10.

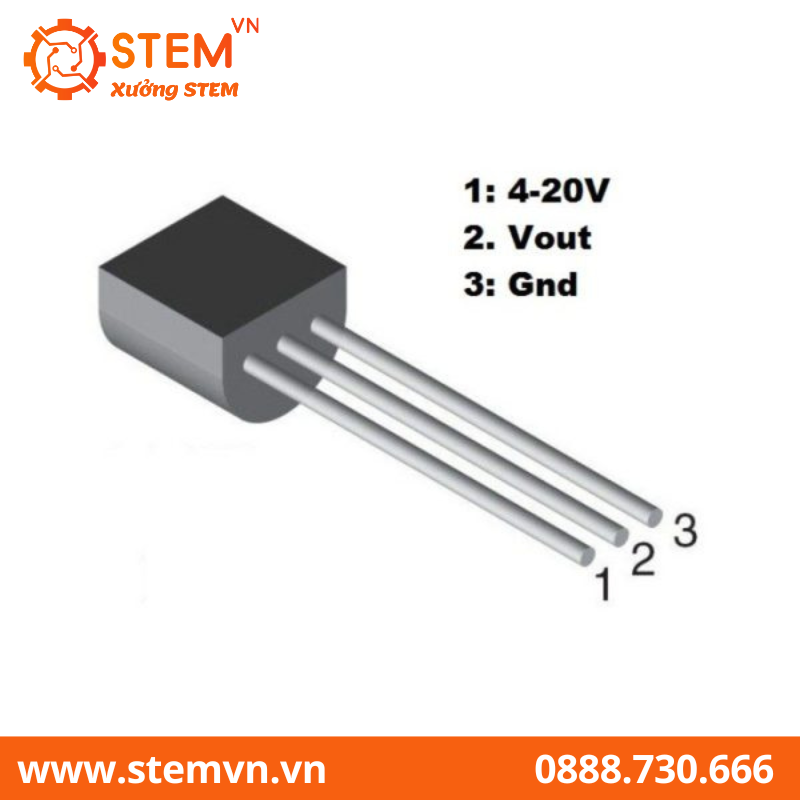

Chân 1 cấp điện áp 5V, chân 3 cấp GND, chân 2 là chân OUTPUT dữ liệu dạng điện áp

Thông số IC cảm biến nhiệt độ LM35 (loại tốt)

• Điện áp đầu vào từ 5VDC
• Công suất tiêu thụ là 60uA
• Độ phân giải điện áp đầu ra là 10mV/oC
• Độ chính xác cao ở 25 C là 0.5 C
• Trở kháng đầu ra thấp 0.1 cho 1mA tải
• Độ chính xác thực tế: 1/4°C ở nhiệt độ phòng và 3/4°C ngoài khoảng -55°C tới 150°C

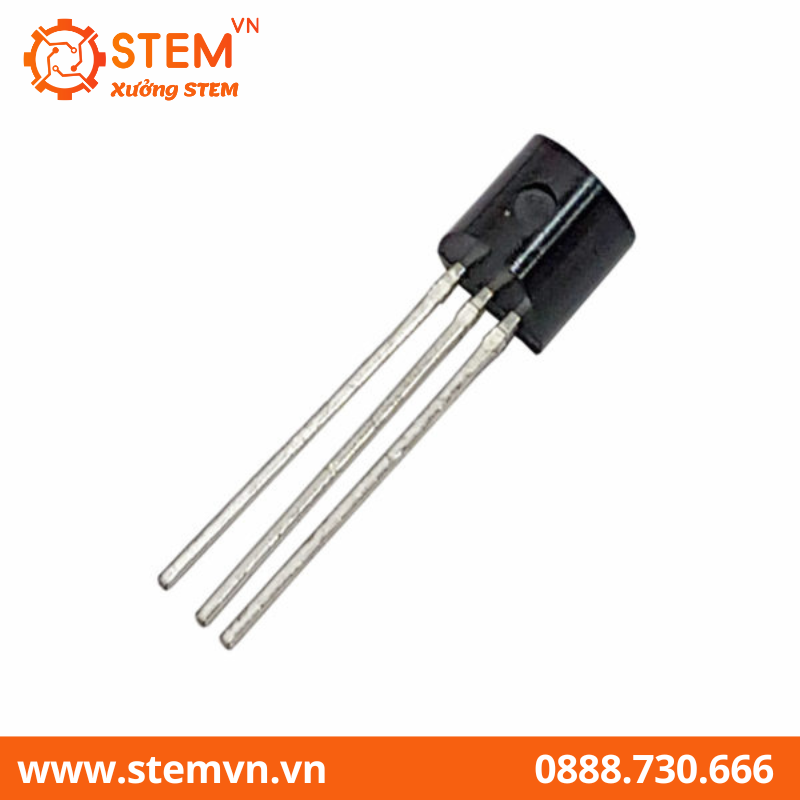

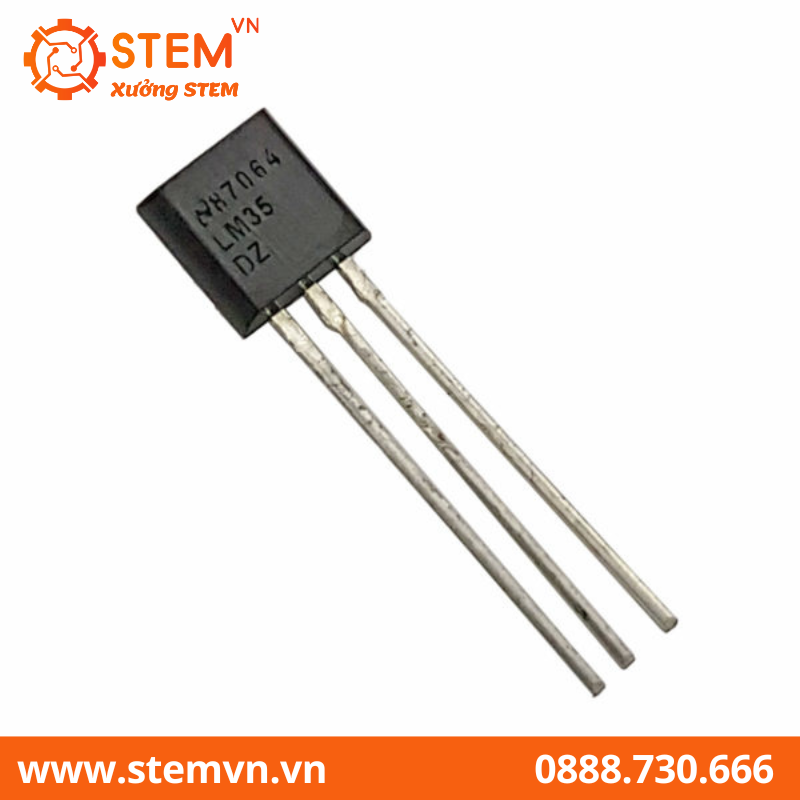

Hình ảnh sản phẩm:

—————————CODE THAM KHẢO—————————

/* Kết nối:
          LM35 (Cảm biến nhiệt độ)          Arduino
          VCC                                 5V
          OUT                                 A0
          GND                                 GND
*/

int sensorPin = A0;

void setup()
{
  Serial.begin(9600);
}

void loop()
{
 int reading = analogRead(sensorPin);
 float voltage = reading * 5.0 / 1024.0;
 float temp = voltage * 100.0;
 Serial.println(temp);
 delay(200);
}
