Module cảm biến nhiệt độ DS18B20

Chi tiết sản phẩm

Module cảm biến nhiệt độ DS18B20 là loại cảm biến digital với độ phân giải cao (12 bit), cảm biến nhiệt độ DS18B20 có thể đo nhiệt độ chính xác, với sai số rất nhỏ và sử dụng được ở nhiều môi trường, điều kiện khác nhau và có thể sử dụng các loại chip thông dụng để nhận và xử lý dữ liệu như 8051, AVR, PIC, Arduino . . .

THÔNG SỐ KỸ THUẬT

• Đo nhiệt độ trong các kho lạnh, nhà kính thực vật, kho dự trữ,…
• Giám sát nhiệt độ môi trường công nghiệp, nhiệt độ trong các tòa nhà, phòng,…
• Giám sát nhiệt độ các thiết bị,…
• Kích thước: 28mm x 12mm x10mm (L x W x H)
• Chip chính: 18B20 cảm biến nhiệt độ
• Điện áp làm việc: DC 5V
• Phạm vi đo nhiệt độ (độ C): -55 ~ 125o
• Sai số cho phép: 0.5
• Chân “+” module kết nối chân 4 của arduino
• Chân “Out” module kết nối chân 3 của arduino
• Chân “-” module kết nối chân 2 của Arduino.

VIDEO MÔ TẢ

SƠ ĐỒ KẾT NỐI MODULE CẢM BIẾN NHIỆT ĐỘ DS18B20:

——————–CODE THAM KHẢO——————-

Thư viện OneWire.h

Thư viện DallasTemperature.h

/*
 * Kết nối:
 *          VCC  ---- 5V (Arduino)
 *          GND  ---- GND (Arduino)
 *          DATA ----  2  (Arduino)
 *
 *
 */

#include <OneWire.h>
#include <DallasTemperature.h>
#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);


void setup(void)
{

 Serial.begin(9600);
 // Start up the library
 sensors.begin();
}
void loop(void)
{
 Serial.print(" Requesting temperatures...");
 sensors.requestTemperatures();
 Serial.println("DONE");

 Serial.print("Temperature is: ");
 Serial.print(sensors.getTempCByIndex(0));
 delay(1000);
}

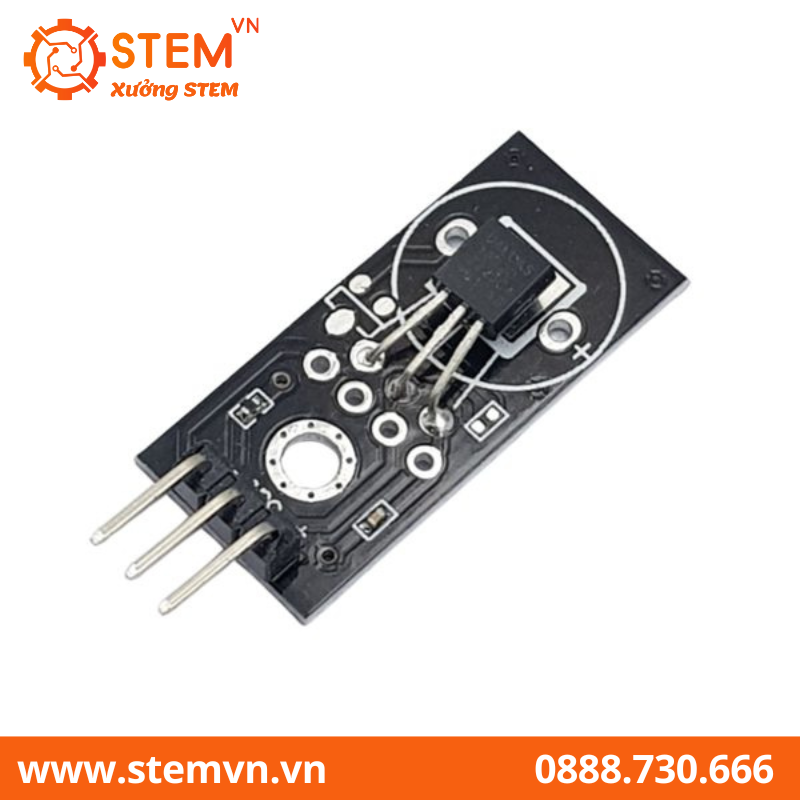

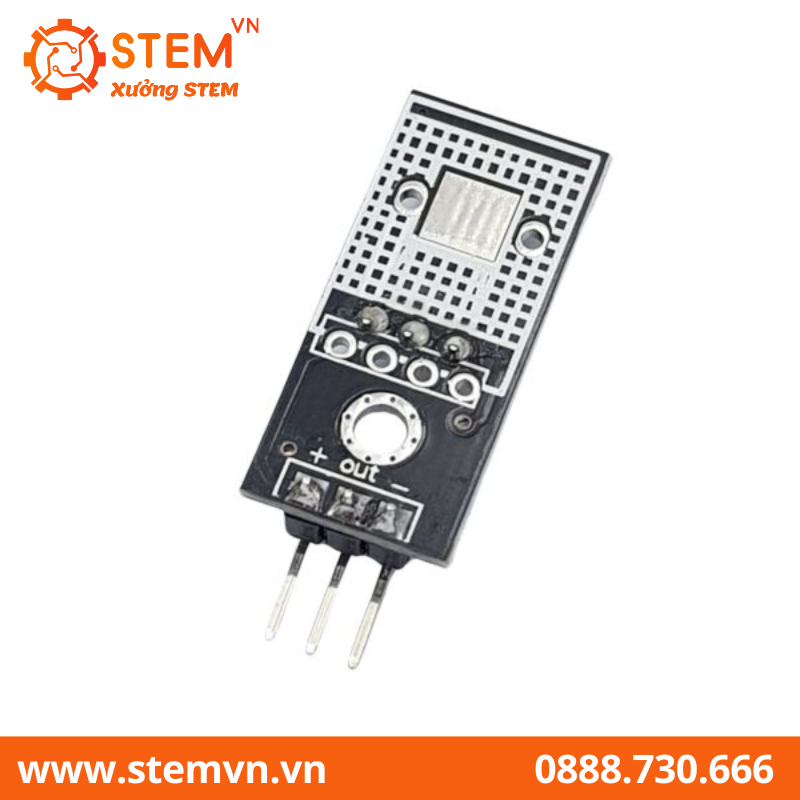

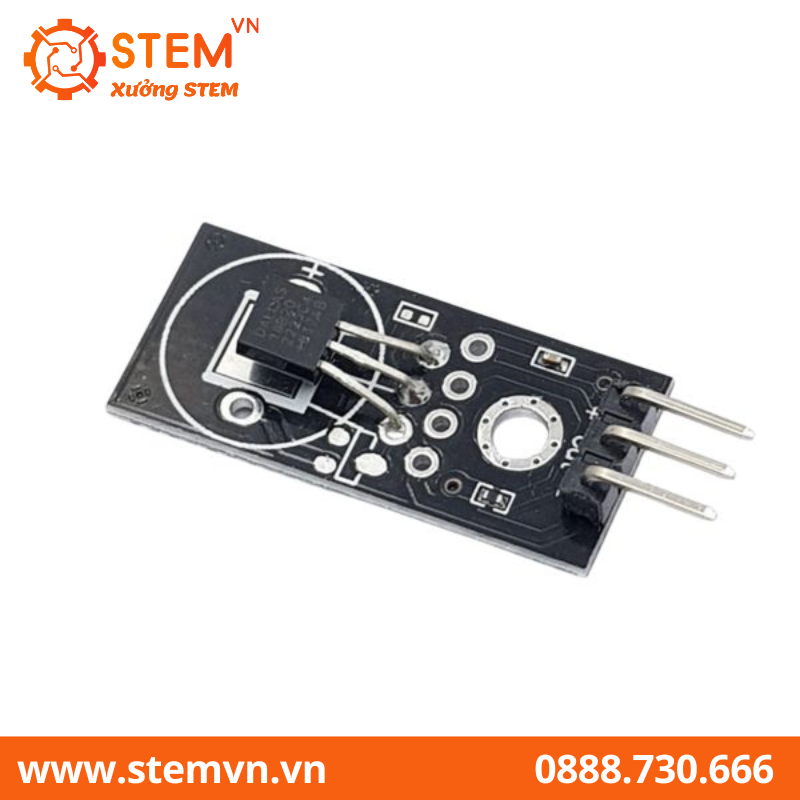

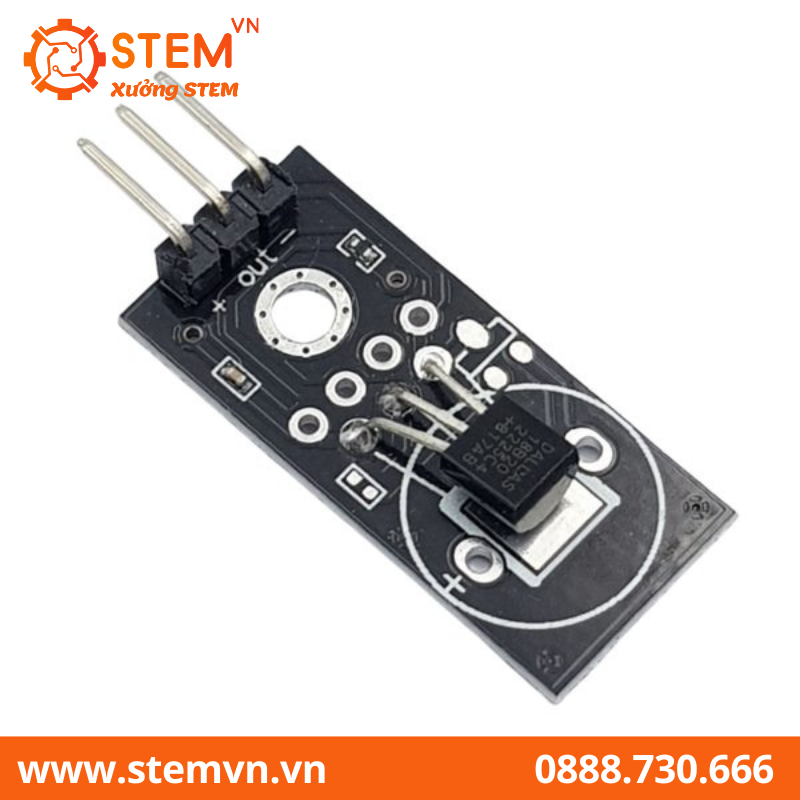

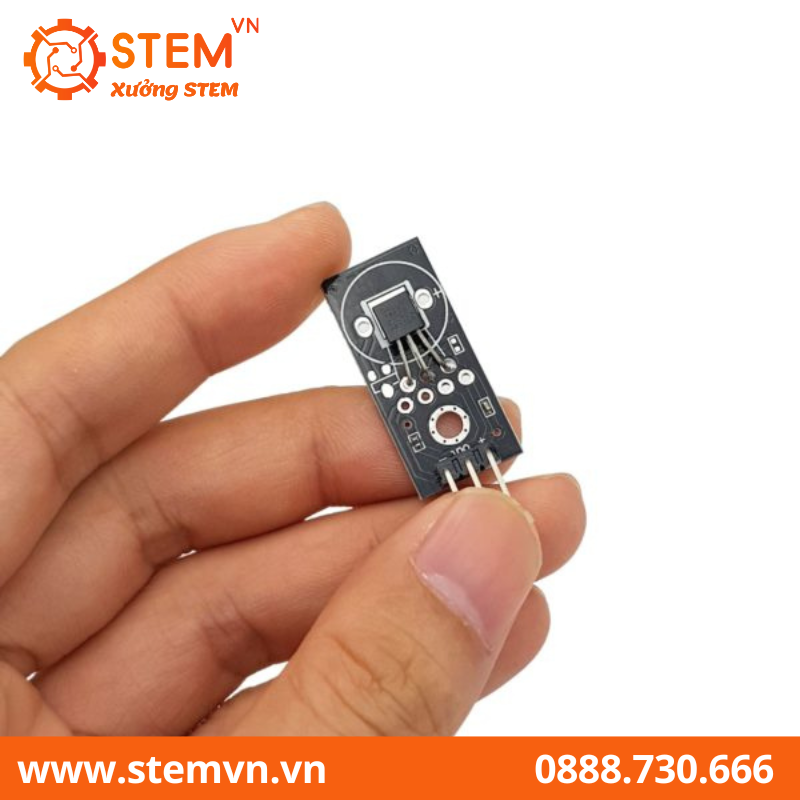

HÌNH ẢNH SẢN PHẨM:
