Mạch điều hướng sáng pin năng lượng mặt trời

Mạch điều hướng sáng pin năng lượng mặt trời sử dụng 2 quang trở và bộ xử lí để điều khiển được hướng nhận ánh sáng tốt nhất cho pin năng lượng mặt trời.

Khi có ánh sáng, dựa vào 2 cảm biến ánh sáng để đọc giá trị ánh sáng, từ đó nhận biết được bên nào sáng hơn, ví dụ quang trở 1 nhận ánh sáng nhiều hơn quang trở 2 thì đầu ra sẽ xuất 5V, ngược lại khi quan trở 2 nhận ánh sáng nhiều hơn quang trở 1 thì đầu ra sẽ là -5V => dựa vào nguyên lý đó ta có thể làm cho động cơ quay đến hướng sáng nhất. Khi ánh sáng thay đổi động cơ lại tiếp tục dịch chuyển

• Điện áp : 5VDC
• Ngõ ra : điện áp 5V

Hướng dẫn sử dụng tham khảo: sử dụng mạch điều hướng sáng pin năng lượng mặt trời để điều khiển servo.

Các linh kiện cần có:

• Arduino uno
• Mạch điều hướng sáng pin năng lượng mặt trời
• Biến trở
• Động cơ servo
• Nguồn nuôi mạch

Các bước thực hiện:

• Kết nối mạch theo sơ đồ sau:

• Chân tín hiệu servo sẽ kết nối với chân số 9 của arduino
• Chân giữa của biến trở sẽ kết nối với chân A0 của arduino để đọc giá trị analog
• Khi ánh sáng thay đổi sẽ xuất ra điện áp thay đổi trên biến trở, dẫn đến giá trị analog thay đổi từ đó arduino điều khiển servo quay.
• Sau khi kết nối ta tiến hành nạp code cho arduino.
• Ở ví dụ này ta có thể điều khiển pin năng lượng mặt trời di chuyển theo 2 hướng mặt trời mọc và mặt trời lặn.

————————-CODE THAM KHẢO——————————

#include <Servo.h>
Servo myservo;

int potpin = A0;
int val,x;

void setup()
{
  Serial.begin(9600);
  myservo.attach(9);

void loop()
{
  val = analogRead(potpin);
  x = map(val, 0, 1023, 0, 180);
  Serial.println(val);
  myservo.write(x);
  delay(15);
}

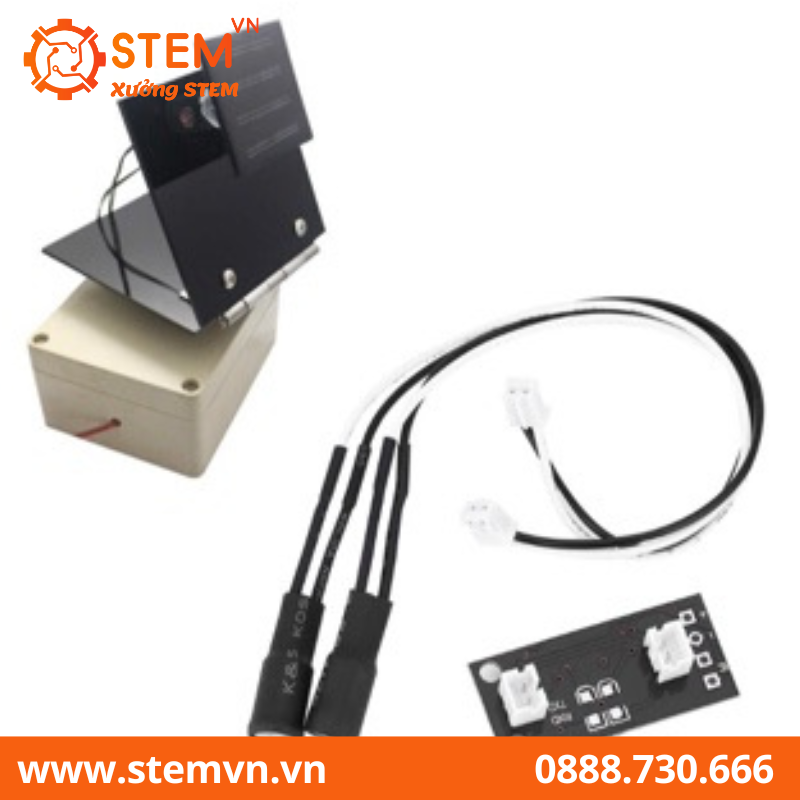

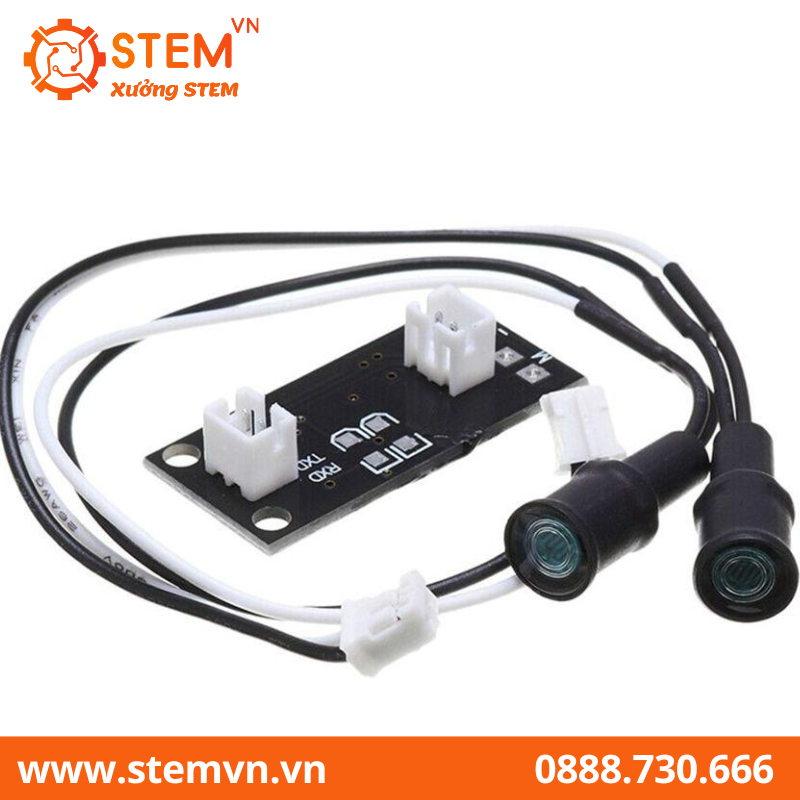

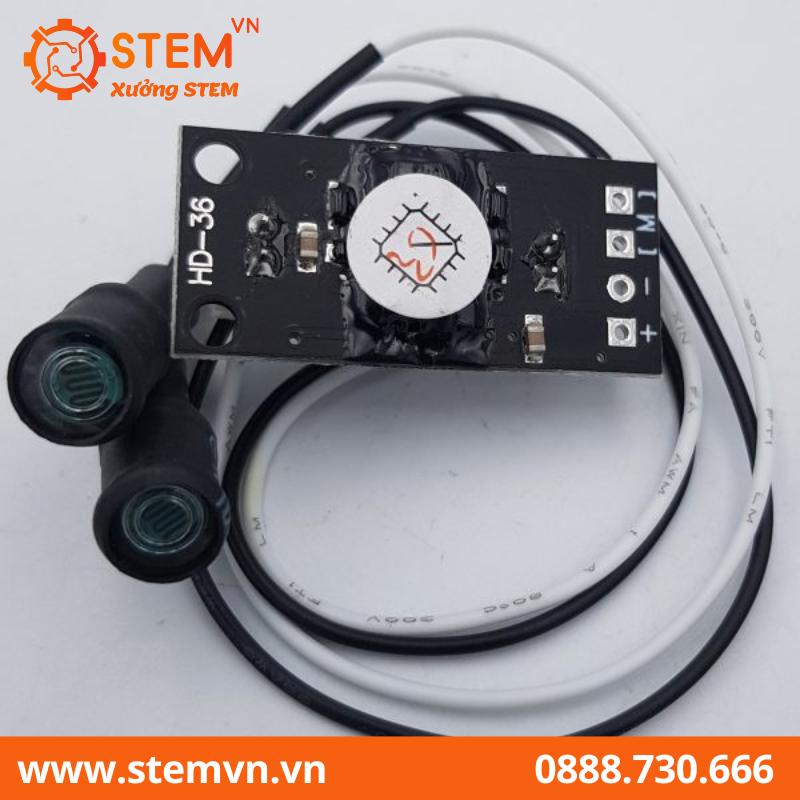

Hình mạch điều hướng sáng pin năng lượng mặt trời:
