Cảm Biến Cường Độ Ánh Sáng Lux BH1750

Cảm biến cường độ ánh sáng Lux BH1750 được sử dụng để đo cường độ ánh sáng theo đơn vị lux, càm biến có ADC nội và bộ tiền xử lý nên giá trị được trả ra là giá trị trực tiếp cường độ ánh sáng lux mà không phải qua bất kỳ xử lý hay tính toán nào thông qua giao tiếp I2C .

THÔNG SỐ KỸ THUẬT

• Nguồn: 3~5VDC
• Giao tiếp: I2C
• Khoảng đo: 1 -> 65535 lux
• Kích cỡ: 21*16*3.3mm

Một số ví dụ về độ rọi của ánh sáng:

• Vào buổi tối : 0.001 – 0.02 Lux
• Ánh trăng : 0.02 – 0.3 lux
• Trời nhiều mây trong nhà : 5 – 50 lux
• Trời nhiều mây ngoài trời : 50 – 500 lux
• Trời nắng trong nhà : 100 – 1000 lux
• Ánh sáng cần thiết để đọc sách: 50 – 60 lux

DOWNLOAD code mẫu và thư viện cho BH1750VI

SƠ ĐỒ ĐẤU NỐI VỚI ARDUINO UNO

———————CODE THAM KHẢO———————

Thư viện BH1750.h

/*
 Kết nối:
    BH1750                 UNO                   MEGA
     VCC                3V3 or 5V              3V3 or 5V
     GND                   GND                   GND
     SCL                    A5                   SCL
     SDA                    A4                   SDA

    Mở Serial Monitor chọn No line ending, baud 9600.
*/


#include <Wire.h>
#include <BH1750.h>

BH1750 lightMeter;


void setup(){

  Serial.begin(9600);

  // Initialize the I2C bus (BH1750 library doesn't do this automatically)
  Wire.begin();
  // On esp8266 you can select SCL and SDA pins using Wire.begin(D4, D3);

  lightMeter.begin();

  Serial.println(F("BH1750 Test begin"));

}


void loop() {

  float lux = lightMeter.readLightLevel();
  Serial.print("Light: ");
  Serial.print(lux);
  Serial.println(" lx");
  delay(1000);

}

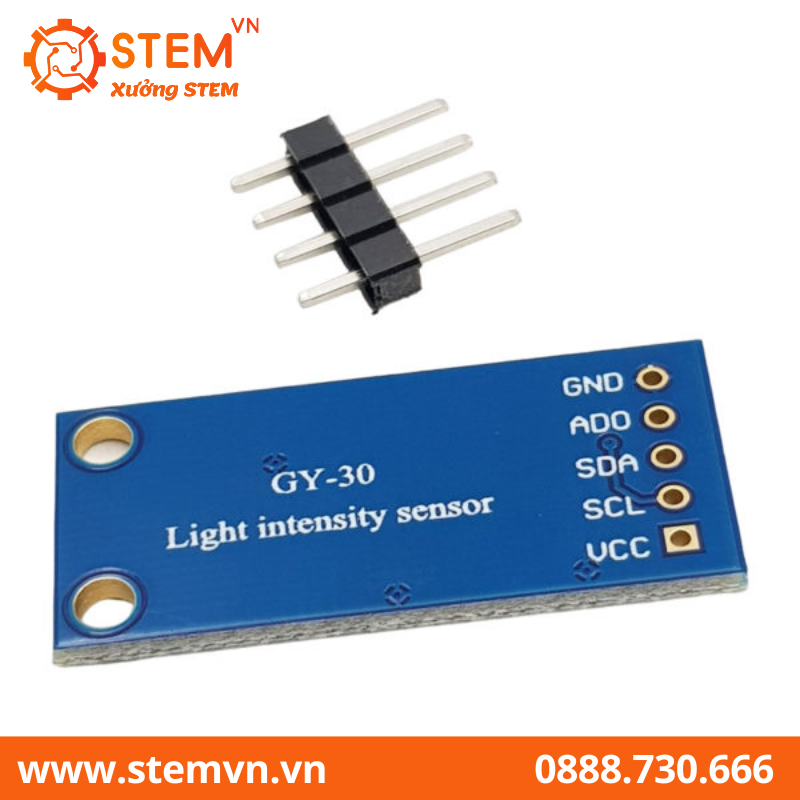

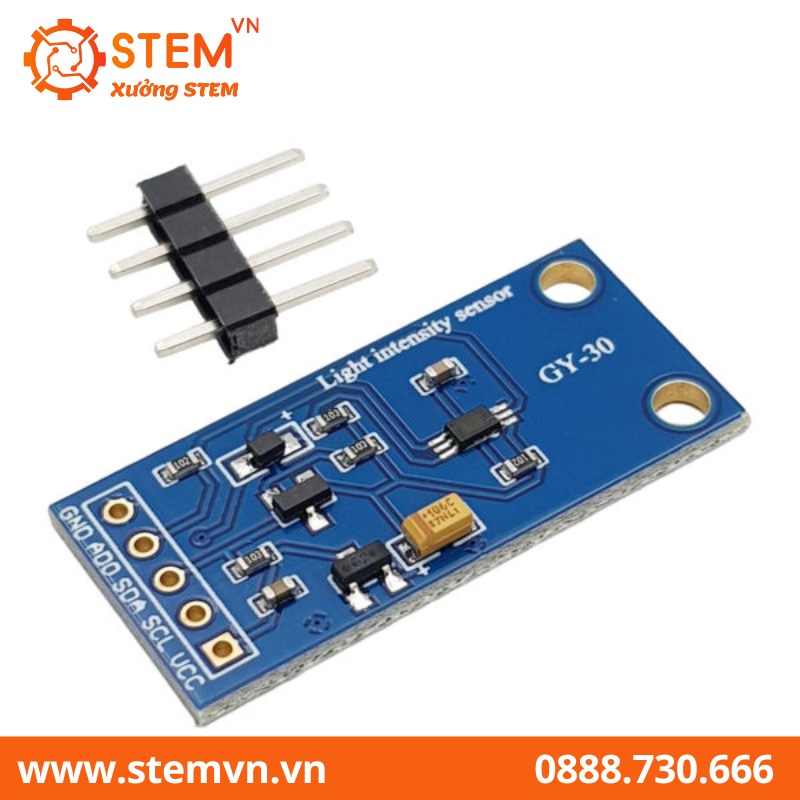

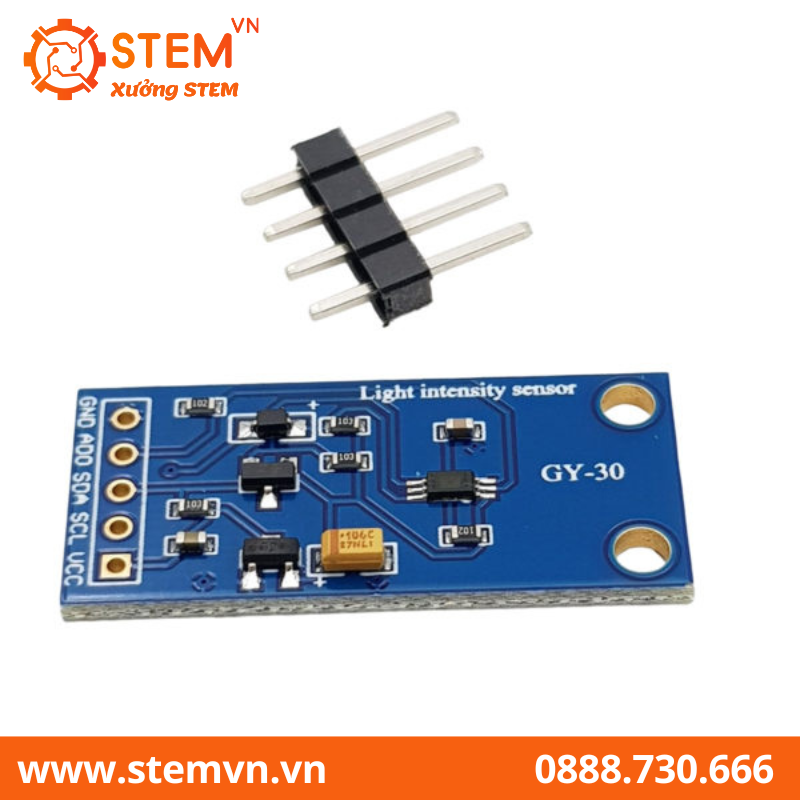

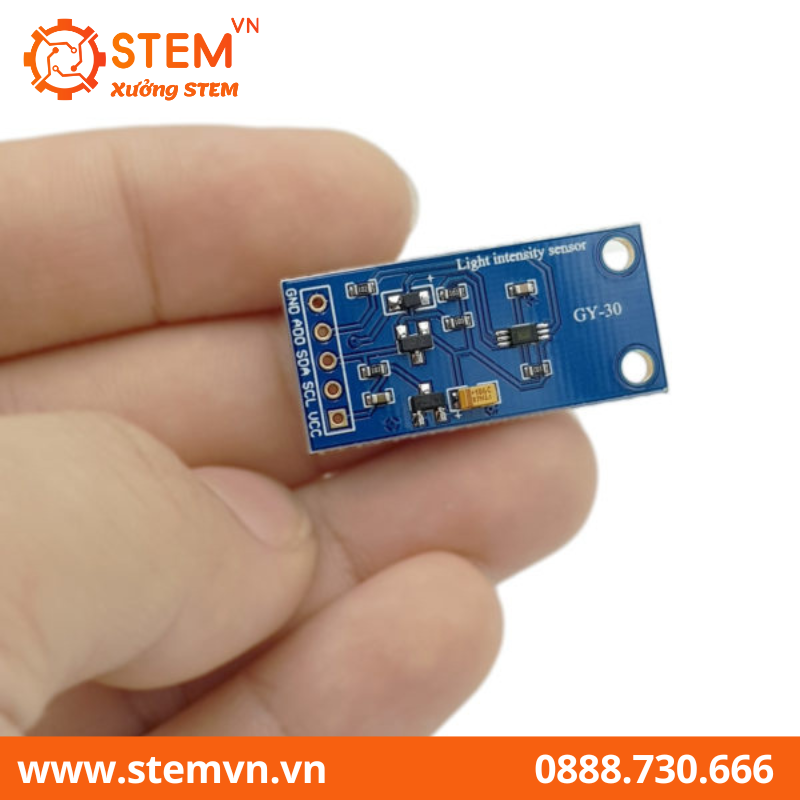

HÌNH CẢM BIẾN CƯỜNG ĐỘ ÁNH SÁNG BH1750
