Cảm biến cường độ ánh sáng quang trở

Cảm biến cường độ ánh sáng quang trở rất nhạy cảm với cường độ ánh sáng môi trường thường được sử dụng để phát hiện độ sáng môi trường xung quanh và cường độ ánh sáng. Khi cường độ ánh sáng môi trường xung quanh bên ngoài vượt quá một ngưỡng quy định, ngõ ra của module D0 là mức logic thấp. Ngoài ra còn có ngõ ra Analog ở chân A0 để xử lí mức độ ánh sáng.

Cảm biến cường độ ánh sáng phát hiện cường độ ánh sáng, sử dụng bộ cảm biến photoresistor loại nhạy cảm, cho tín hiệu ổn định, rõ ràng và chính xác hơn so với quang trở độ nhạy có thể tùy chỉnh. Thiết kế đơn giản nhưng hiệu quả và độ tin cậy cao, độ nhiễu thấp do được thiết kế mạch lọc tín hiệu trước khi so sánh với ngưỡng.

Thân thiện với người dùng hơn khi hổ trợ cả 2 dạng tín hiệu ngõ ra dạng số (tín hiệu 0 1) và dạng analog.

ỨNG DỤNG CẢM BIẾN CƯỜNG ĐỘ ÁNH SÁNG

• Điều khiển thiết bị bật tắt theo ánh sáng
• Điều khiển đèn chiếu sáng tự động
• Hệ thống cảnh báo chống trộm sử dụng kết hợp với module lazer
• Đo nhịp tim
• Truyền tải dữ liệu bằng thu nhận xung laser

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động 3.3 – 5 V
• Kết nối 4 chân với 2 chân cấp nguồn (VCC và GND) và 2 chân tín hiệu ngõ ra (AO và DO).
• Hỗ trợ cả 2 dạng tín hiệu ra Analog và TTL. Ngõ ra Analog 0 – 5V tỷ lệ thuận với cường độ ánh sáng, ngõ TTL tích cực mức thấp.
• Độ nhạy cao với ánh sáng được tùy chỉnh bằng biến trở .
• Kích thước 32 x 14mm

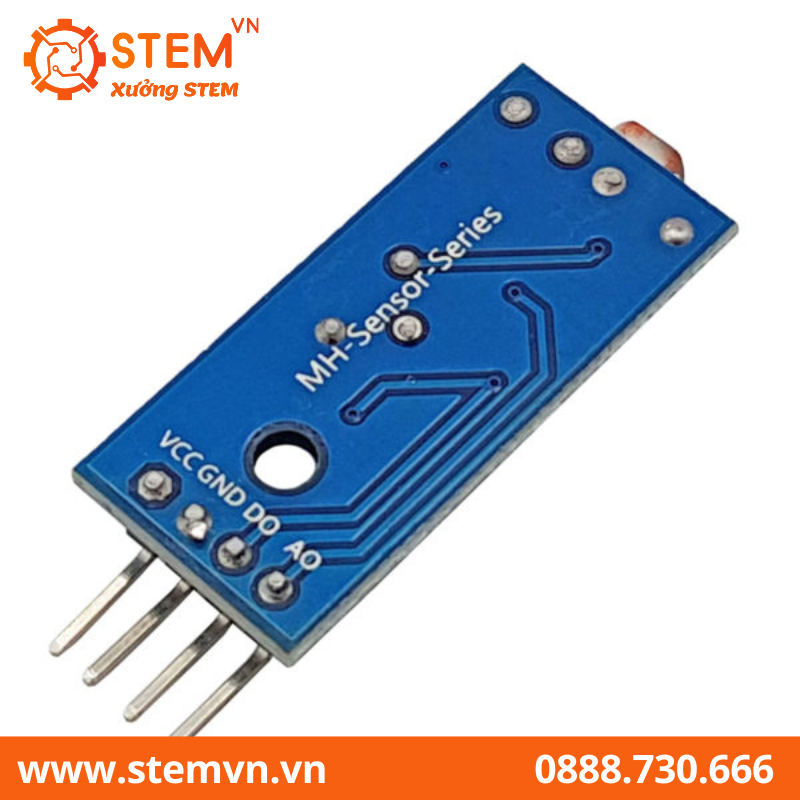

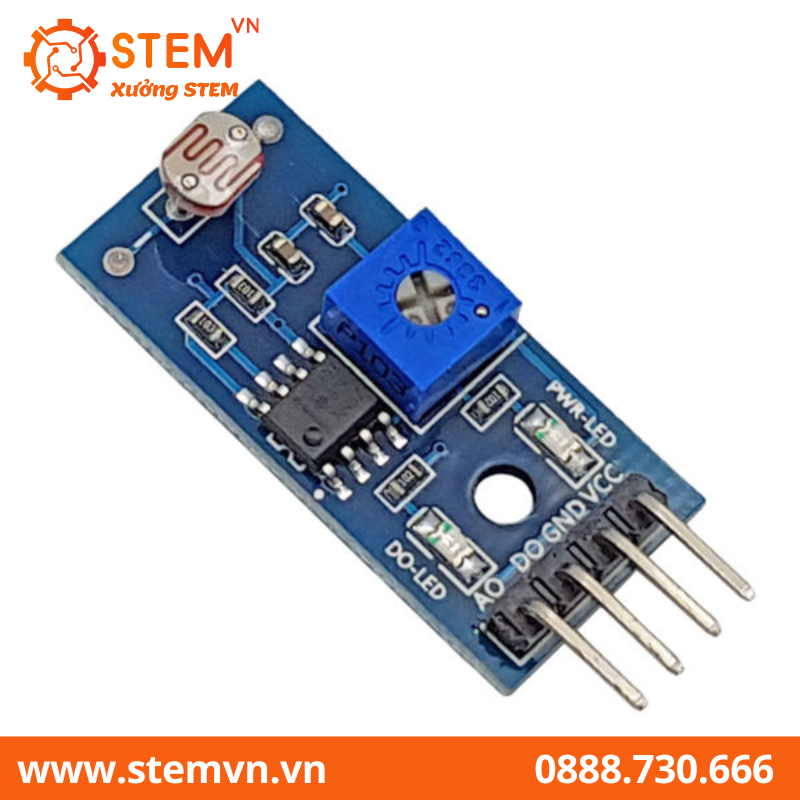

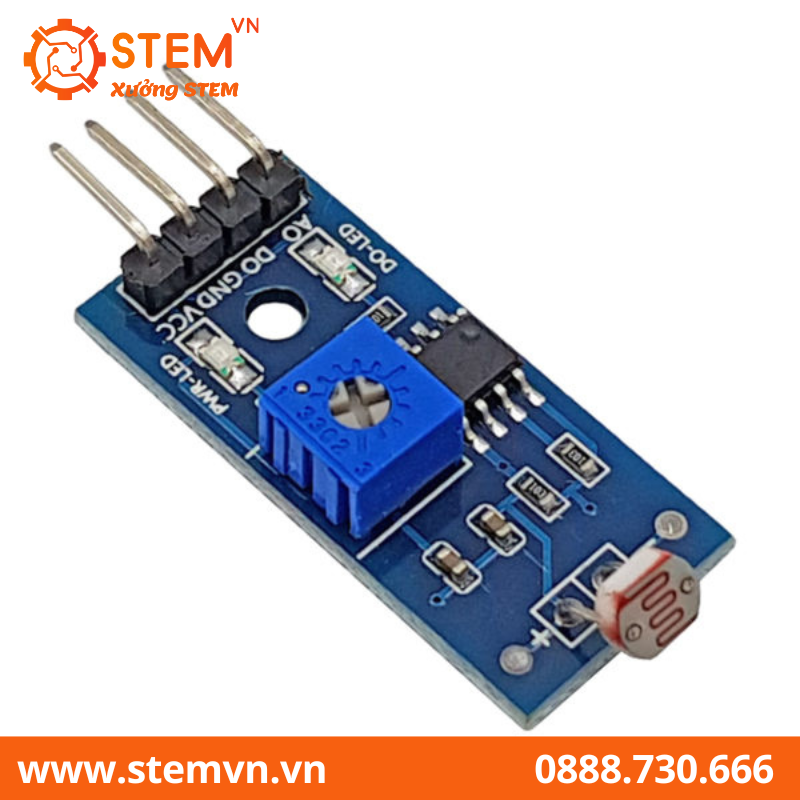

Hình ảnh sản phẩm:

—————————CODE THAM KHẢO————————-

/*
 * Kết nối:
 *          VCC      -----      5V (Arduino)
 *          D0       -----      3 (Arduino)
 *          A0       -----      A0 (Arduino)
 *          GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.print(digitalRead(3));
  Serial.print("   ");
  Serial.println(analogRead(A0));
}
