Cảm biến nhiệt độ DS18B20 dây mềm 3m

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Cảm biến nhiệt độ DS18B20 dây mềm sử dụng nguồn: 3 – 5.5V, dải đo nhiệt độ: -55 đến 125 độ C ( -67 đến 257 độ F ), sai số: +- 0.5 độ C khi đo ở dải -10 – 85 độ C, có cảnh báo nhiệt khi vượt ngưỡng cho phép và cấp nguồn từ chân data.

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến nhiệt độ DS18B20 dây mềm 3m , là phiên bản chống nước, chống ẩm của Cảm biến nhiệt độ DS18B20. Cảm biến nhiệt độ DS18B20 dây mềm 3m là cảm biến ( loại digital ) đo nhiệt độ mới của hãng MAXIM với độ phân giải cao ( 12bit ). IC sử dụng giao tiếp 1 dây rất gọn gàng, dễ lập trình. IC còn có chức năng cảnh báo nhiệt độ khi vượt ngưỡng và đặc biệt hơn là có thể cấp nguồn từ chân data  ( parasite power ).

Cảm biến nhiệt độ này có thể hoạt động ở 125 độ C nhưng cáp bọc PVC => nên giữ nó dưới 100 độ C. Đây là cảm biến kỹ thuật số, nên không bị suy hao tín hiệu đường dây dài

Ứng dụng:  HVAC kiểm soát nhiệt môi trường, đo nhiệt độ bên trong các tòa nhà, thiết bị, máy móc, và  trong hệ thống giám sát.

LƯU Ý : Để đo được nhiệt độ ta cần thêm 1 điện trở 4.7k Ohm nối từ chân DQ lên VCC

Thông số của Cảm biến nhiệt độ DS18B20 dây mềm 3m

  • Nguồn: 3 – 5.5V
  • Dải đo nhiệt độ: -55 đến 125 độ C ( -67 đến 257 độ F)
  • Sai số: +- 0.5 độ C khi đo ở dải -10 – 85 độ C
  • Độ phân giải: người dùng có thể chọn từ 9 – 12 bits
  • Chuẩn giao tiếp: 1-Wire ( 1 dây ).
  • Có cảnh báo nhiệt khi vượt ngưỡng cho phép và cấp nguồn từ chân data.
  • Thời gian chuyển đổi nhiệt độ tối đa : 750ms ( khi chọn độ phân giải 12bit ).
  • Mỗi IC có một mã riêng (lưu trên EEPROM của IC) nên có thể giao tiếp nhiều DS18B20 trên cùng 1 dây
  • Ống thép không gỉ (chống ẩm , nước) đường kính 6mm, dài 50mm
  • Đường kính đầu dò: 6mm
  • Chiều dài dây: 1m

Sơ đồ kết nối của Cảm biến nhiệt độ DS18B20 dây mềm

Kích thước Cảm biến nhiệt độ DS18B20 dây mềm

Kích thước Cảm biến nhiệt độ DS18B20 dây mềm

Code tham khảo của Cảm biến nhiệt độ DS18B20 dây mềm

Thư viện OneWire.h : https://github.com/PaulStoffregen/OneWire

Thư viện DallasTemperature.h: https://github.com/milesburton/Arduino-Temperature-Control-Library

/*
 * Kết nối:
 *          VCC  ---- 5V (Arduino)
 *          GND  ---- GND (Arduino)
 *          DATA ----  2 (Arduino)
 */
#include <OneWire.h>
#include <DallasTemperature.h>
#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
void setup(void)
{
 Serial.begin(9600);
 // Start up the library
 sensors.begin();
}
void loop(void)
{
 Serial.print(" Requesting temperatures...");
 sensors.requestTemperatures();
 Serial.println("DONE");
 Serial.print("Temperature is: ");
 Serial.print(sensors.getTempCByIndex(0));
 delay(1000);
}

Hình Cảm Biến Nhiệt Độ DS18B20 Dây

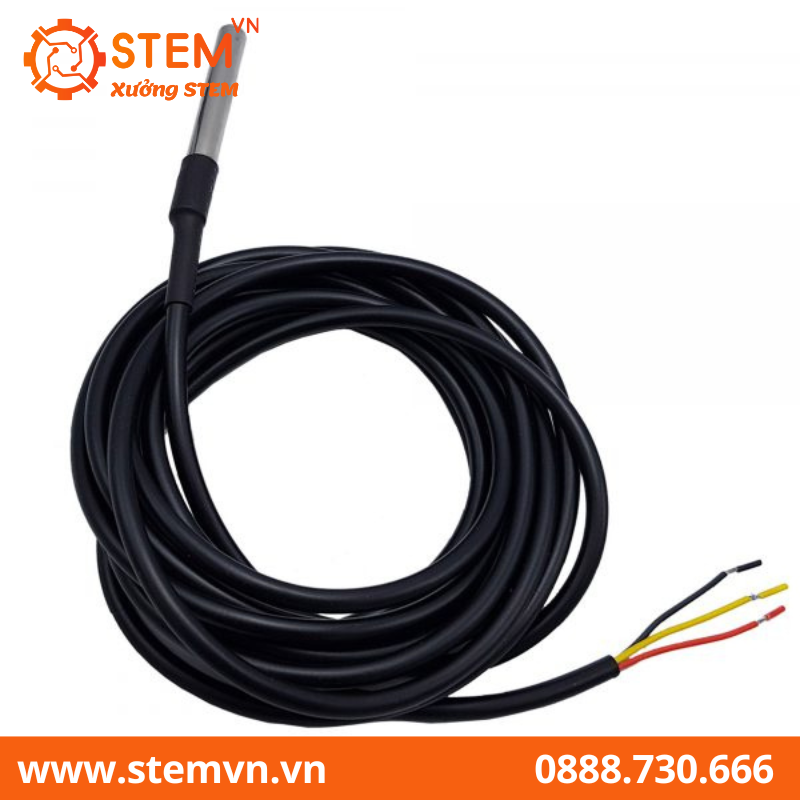

Cảm biến nhiệt độ DS18B20 dây mềm

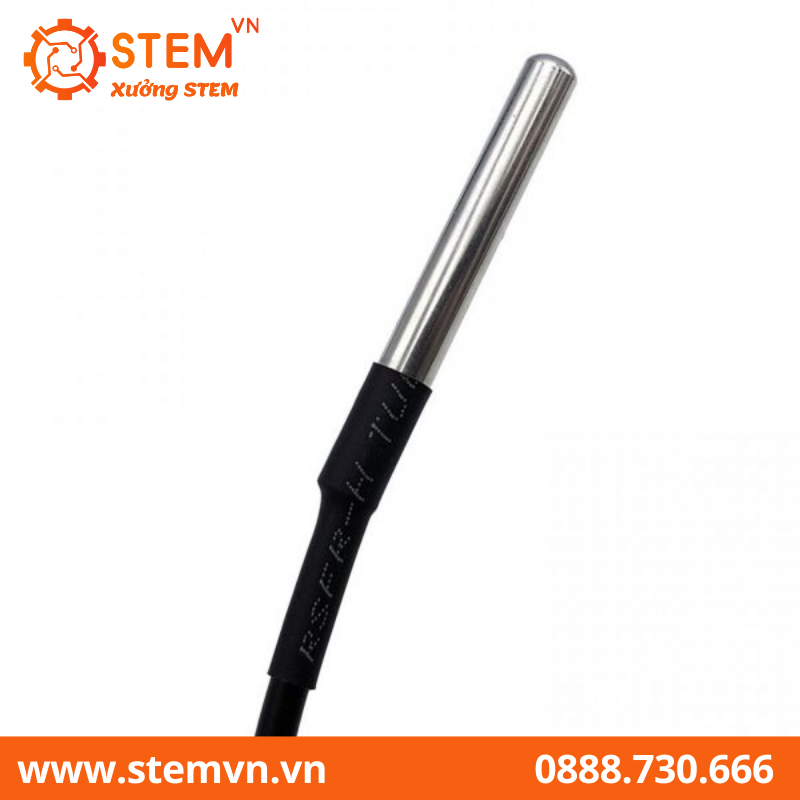

Phần đầu Cảm biến nhiệt độ DS18B20 dây mềm
