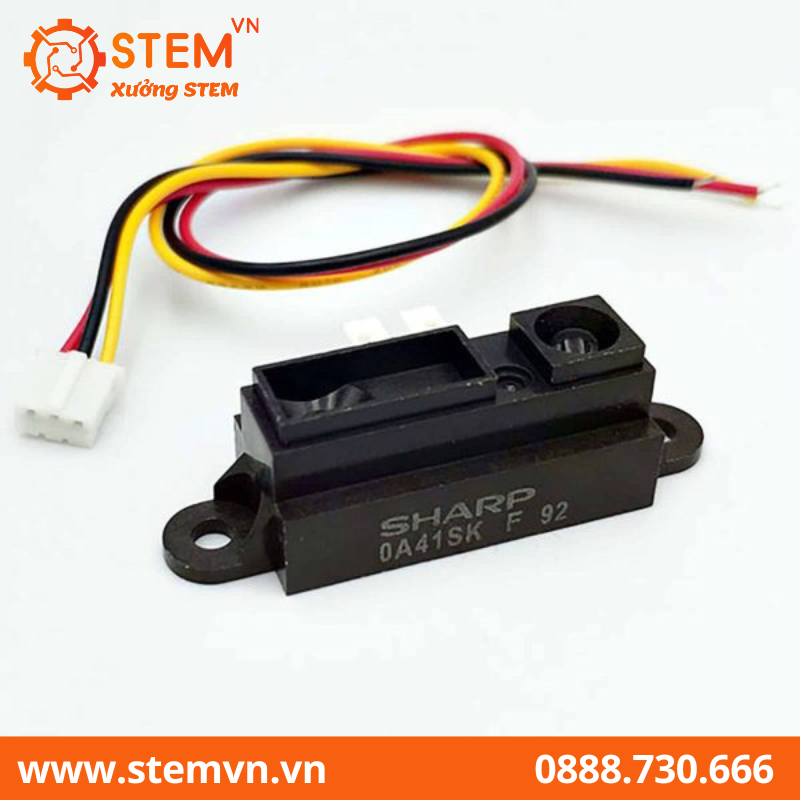

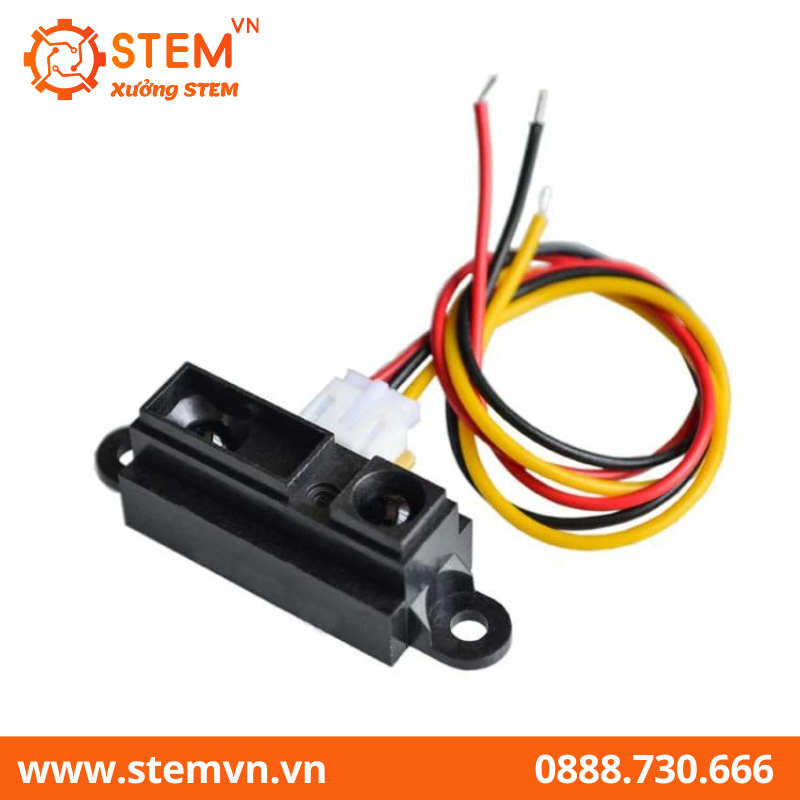

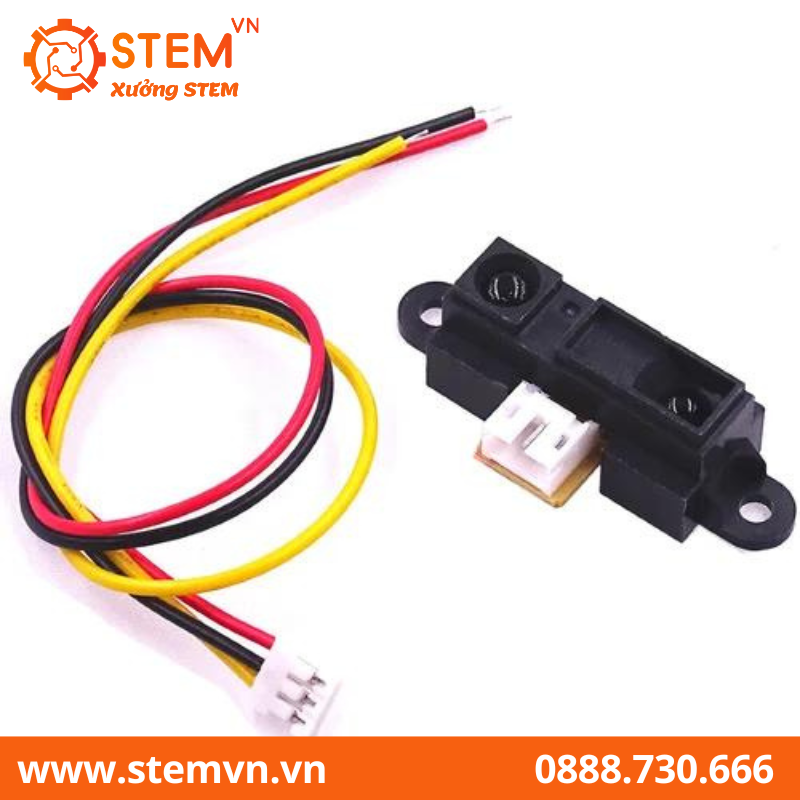

Cảm biến khoảng cách hồng ngoại Analog SHARP GP2Y0A41SK0F 4-30cm
Freeship đơn hàng từ 500k
Kiểm tra khi nhận hàng
Hỗ trợ khách hàng 24/7
- Thông tin sản phẩm
- Hướng dẫn
Cảm biến khoảng cách hồng ngoại Analog SHARP GP2Y0A41SK0F 4-30cm là một lựa chọn phổ biến cho nhiều dự án yêu cầu đo khoảng cách chính xác. Cảm biến hồng ngoại sharp này kinh tế hơn so với máy đo khoảng cách sonar, nhưng nó cung cấp hiệu suất tốt hơn nhiều so với các lựa chọn thay thế IR khác.
Giao diện với hầu hết các bộ vi điều khiển rất đơn giản: đầu ra tương tự đơn có thể được kết nối với bộ chuyển đổi tương tự sang số để thực hiện các phép đo khoảng cách hoặc đầu ra có thể được kết nối với bộ so sánh để phát hiện ngưỡng. Phạm vi phát hiện của phiên bản này là khoảng 4 cm đến 30 cm (1,5 đến 12 ″).
Cảm biến khoảng cách hồng ngoại Analog SHARP GP2Y0A41SK0F 4-30cm sử dụng đầu nối JST PH 3 chân hoạt động với cáp JST PH 3 chân của chúng tôi cho các cảm biến khoảng cách Sharp (không bao gồm), như thể hiện trong hình trên bên phải. Các dây cáp này có các đầu nối JST 3 chân ở một đầu và có sẵn với các chân nam được uốn trước, các chân cái được uốn trước và với các dây bị đứt ở đầu kia.
SƠ ĐỒ KẾT NỐI
THÔNG SỐ CẢM BIẾN KHOẢNG CÁCH HỒNG NGOẠI
- Điện áp hoạt động: 4,5 V đến 5,5 V
- Mức tiêu thụ hiện tại trung bình: 12 mA ( lưu ý: cảm biến này rút ra dòng điện lớn, ngắn và nhà sản xuất khuyên nên đặt một tụ 10 10FF hoặc lớn hơn trên nguồn và tiếp đất gần cảm biến để ổn định đường dây cung cấp điện)
- Phạm vi đo khoảng cách: 4cm đến 30cm (1,5 ″ đến 12 ″)
- Loại đầu ra: điện áp tương tự
- Chênh lệch điện áp đầu ra trên phạm vi khoảng cách: 2,3 V (điển hình)
- Thời gian cập nhật: 16,5 ± 4 ms
- Kích thước: 44,5 mm × 18,9 mm × 13,5 mm (1,75 × 0,75 ″ × 0,53)
- Trọng lượng: 3,5 g (0,12 oz)
- Tài liệu thông số kỹ thuật trên website sharp-world.com
——————————–CODE THAM KHẢO———————————
#define sensor A0 // Sharp IR GP2Y0A41SK0F (4-30cm, analog) void setup() { Serial.begin(9600); } void loop() { float volts = analogRead(sensor)*0.0048828125; Serial.println( volts); int distance = 13*pow(volts, -1); delay(1000); if (distance <= 30){ Serial.println(distance); } }
