Cảm biến hiện diện con người HLK-LD2450 24GHz

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

– Tần số: 24G-24.25GHz
– Băng thông quét: 250MHz (tuân thủ các tiêu chuẩn chứng nhận CE/FCC)

– Theo dõi 3 thông số: vận tốc, khoảng cách, góc
– Phương pháp điều chế: FMCW
– Điện áp cung cấp: 5V DC
– Góc phát hiện: Góc phương diện ±60° / Góc nghiêng ±35°
– Khoảng cách phát hiện: tối đa 6m
– Độ phân giải: 0.75m
– Độ chính xác: 0.15m
– Độ chính xác góc: 2°~20°
– Định dạng dữ liệu: Serial ASCII output
– Bộ sản phẩm gồm: 1 module cảm biến + 1 dây kết nối uart + 1 anten

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến hiện diện con người HLK-LD2450 24GHz là một mô-đun radar 24G có thể theo dõi thời gian thực tối đa 3 mục tiêu di chuyển trong khu vực cảm biến cho thông tin đầu ra về khoảng cách, góc và vận tốc của các mục tiêu di chuyển qua cổng serial port hiển thị trực quan trên trục X và Y.

Cảm biến LD2450 sử dụng sóng liên tục FMCW để phát hiện con người trong không gian xác định, kết hợp với xử lý tín hiệu radar và thuật toán cảm biến cơ thể người, cho phép xác định cơ thể người khi đang chuyển động hoặc bị động. Cảm biến cũng tính toán khoảng cách tới mục tiêu và các thông số phụ khác.Người dùng có thể xem và tùy chỉnh các thông số trên phần mềm của hãng.

Sản phẩm chủ yếu được sử dụng trong các ứng dụng theo dõi vị trí chuyển động của con người trong gia đình, văn phòng và khách sạn như: hệ thống tự động mở cửa, mạch chào khách, mạch chống trộm hoặc làm công tắc bật tắt đèn hành lang, phòng khách, nhà vệ sinh…

Thông số kỹ thuật

  • Tần số: 24G-24.25GHz
  • Băng thông quét: 250MHz (tuân thủ các tiêu chuẩn chứng nhận CE/FCC)
  • Phương pháp điều chế: FMCW
  • Điện áp cung cấp: 5V DC
  • Góc phát hiện: Góc phương diện ±60° / Góc nghiêng ±35°
  • Khoảng cách phát hiện: tối đa 6m
  • Độ phân giải: 0.75m
  • Độ chính xác: 0.15m
  • Độ chính xác góc: 2°~20°
  • Tốc độ làm mới dữ liệu: 10Hz
  • Đầu ra: Serial ASCII
  • Nhiệt độ hoạt động: -40°C~+85°C
  • Kích thước: 15×40mm

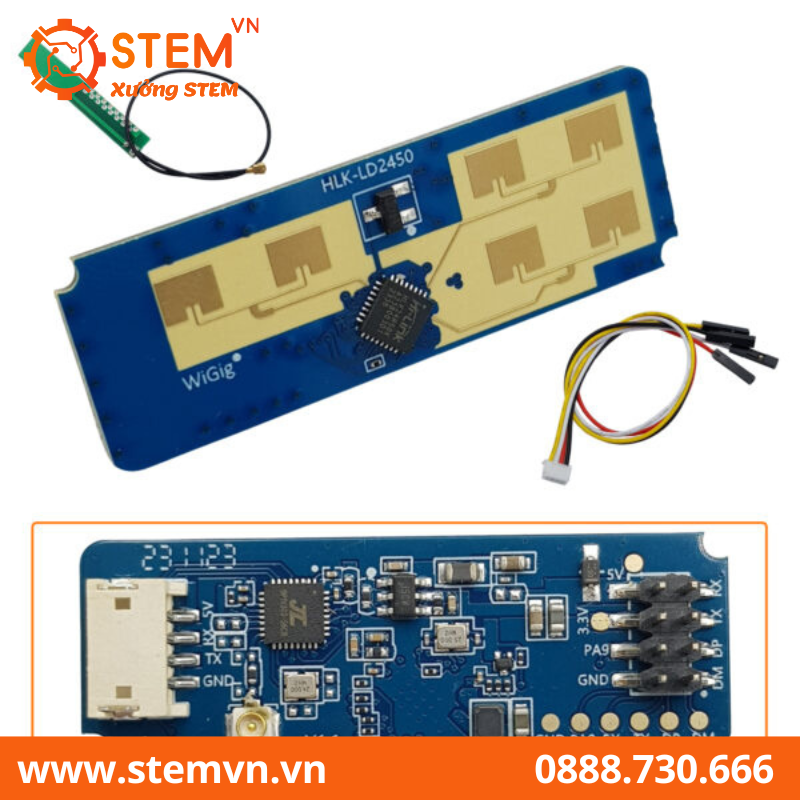

  • Bộ sản phẩm gồm: 1 module cảm biến + 1 dây kết nối uart + 1 anten
  • Cân nặng bộ sản phẩm: 7g

Tài liệu cảm biến hiện diện con người HLK-LD2450 24GHz

Download tại đây: https://h.hlktech.com/Mobile/download/fdetail/239.html

Phần mềm HLK-LD2450_TOOL
Phần mềm HLK-LD2450_TOOL

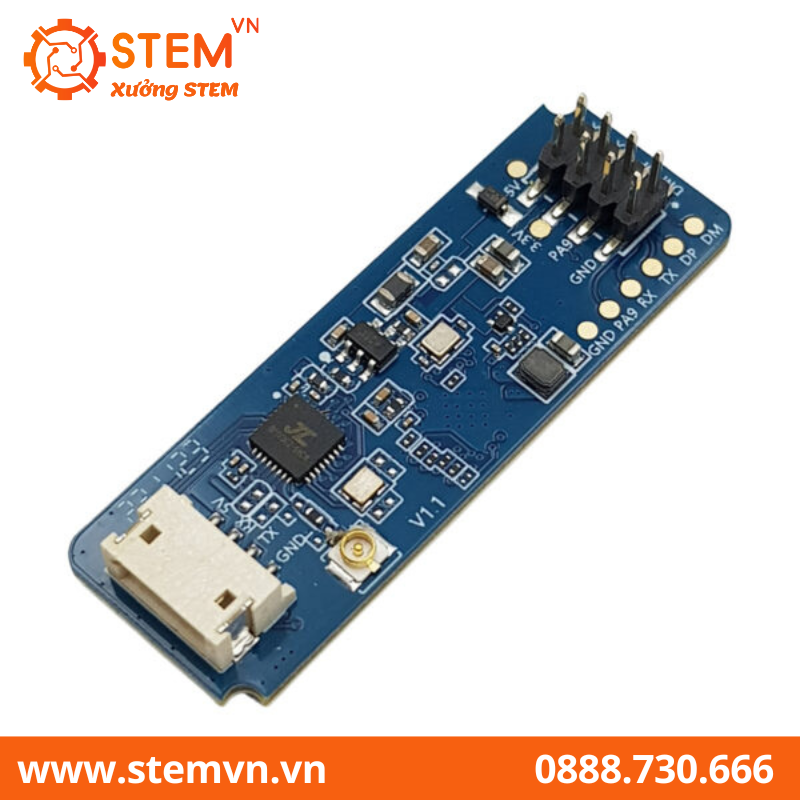

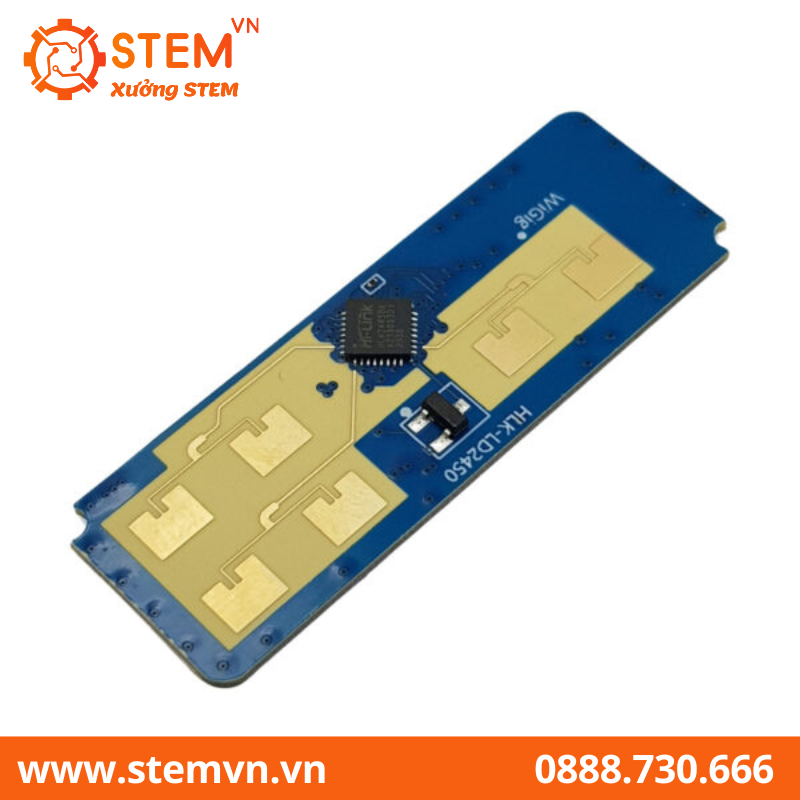

Hình ảnh sản phẩm

1

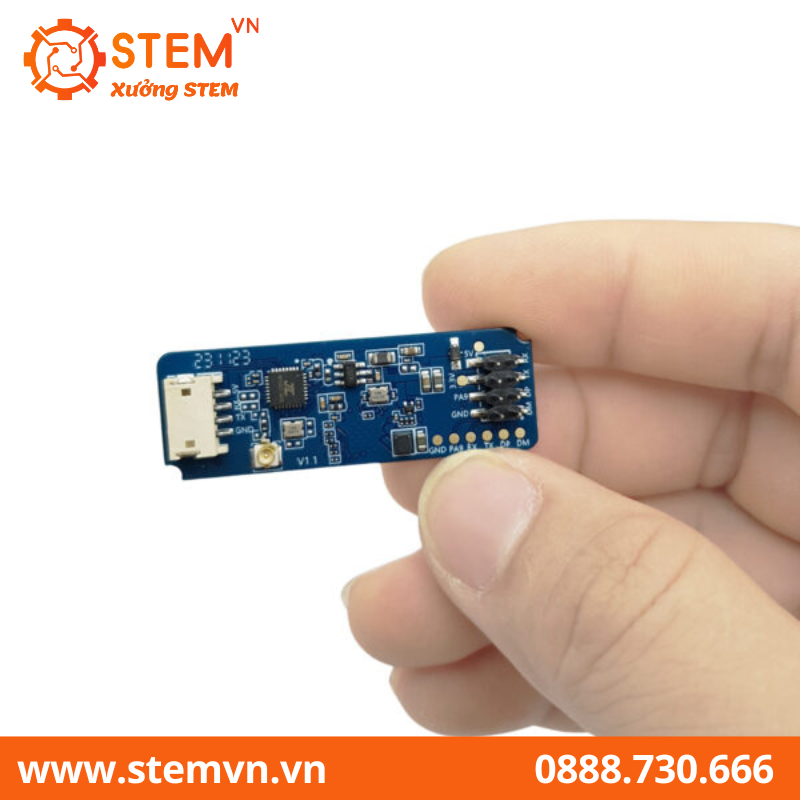

Trên tay cảm biến hiện diện con người HLK-LD2450 24GHz
Trên tay cảm biến hiện diện con người HLK-LD2450 24GHz

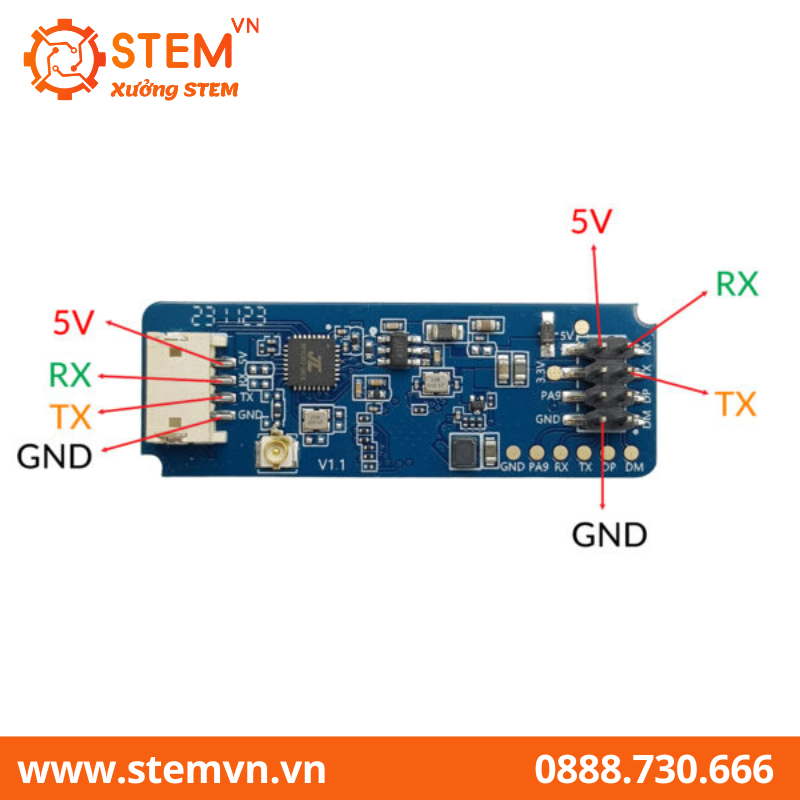

Cảm biến hiện diện con người HLK-LD2450 24GHz
Cảm biến hiện diện con người HLK-LD2450 24GHz
Cảm biến hiện diện con người HLK-LD2450 24GHz
Cảm biến hiện diện con người HLK-LD2450 24GHz
