Cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ
  • Thương hiệu: HI-LINK
  • Model: HLK-LD2410C V1.0
  • Điện áp hoạt động: 5VDC
  • Dòng hoạt động: ∼ 79mA
  • Tần số: 24G – 24.25GHz
  • Bluetooth: có
  • Phương pháp điều chế: FMCW
  • Băng thông quét: 250 MHz ( phù hợp với tiêu chuẩn chứng nhận CE/FCC)
  • Góc phát hiện: ± 60º
  • Khoảng cách phát hiện: 0.75 ∼ 6m ( có thể điều chỉnh )
  • Giao diện: UART, IO 3.3V
  • Tín hiệu ra dạng IO mức HIGH / LOW
    • Mức HIGH: khi có chuyển động
    • Mức LOW: khi không có chuyển động
  • Nhiệt độ làm việc: -40°C ~ 85°C
  • Kích thước: 22.2mm x 16mm x 3.7mm (dài x rộng x cao)
  • Trọng lượng: ~2g

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz chính hãng Hi-Link độ nhạy cao có chức năng phát hiện con người thông qua trạng thái chuyển động và bị động của mục tiêu

Nguyên lý hoạt động của cảm biến HLK-LD2410C V1.0  là sử dụng bước sóng liên tục được điều chế tần số FMCW để phát hiện mục tiêu là con người trong không gian đã định cùng với đó kết hợp xử lý tín hiệu radar và thuật toán cảm biến cơ thể con người chính xác, cảm biến có thể xác định cơ thể người khi chuyển động và trong trạng thái bị động (khi ngồi yên, đứng yên, nín thở không chuyển động..). Ngoài ra cảm biến còn có thể tính toán các thông số phụ như khoảng cách mục tiêu

Giao diện cảm biến:

  • Hai chân UART để giao tiếp đọc, ghi cấu hình độ nhạy bằng phần mềm của hãng
  • Một chân I/O 3.3V có thể kết hợp với relay, SSR để điều khiển bật tắt thiết bị khác nhau. Hoặc dùng vi điều khiển đọc xử liệu để xử lý

Ưu điểm:

  • Có độ nhạy cao hơn các loại cảm biến hồng ngoại, cảm biến radar thông thường. Phát hiện con người ngay cả khi ngồi yên không chuyển động
  • Phát hiện và xuất tín hiệu liên tục không bị ngắt quãng như các cảm biến chuyển động thường
  • Có riêng phần mềm của hãng để xem thông số và tùy chỉnh độ nhạy sử dụng cho các mục đích khác nhau
  • Có khả năng xuyên vật thể phù hợp với các ứng dụng giấu kín

Với những ưu điểm trên Cảm biến hiện diện người HLK-LD2410C V1.0 5V radar 24GHz được dùng vào ứng dụng: hệ thống tự động mở cửa, mạch chào khách, mạch chống trộm hoặc làm công tắc bật tắt đèn hành lang, phòng khách, nhà vệ sinh…

Sản phẩm có phần mềm Bluetooth giúp căn chỉnh và theo dõi thông số từ xa trên điện thoại, quý khách có thể tìm trên APP Store hoặc CHPlay với tên HLKRadarTool rồi tải về và sử dụng.

Thông số kỹ thuật

  • Thương hiệu: HI-LINK
  • Model: HLK-LD2410C V1.0
  • Điện áp hoạt động: 5VDC
  • Dòng hoạt động: ∼ 79mA
  • Tần số: 24G – 24.25GHz
  • Bluetooth: có
  • Phương pháp điều chế: FMCW
  • Băng thông quét: 250 MHz ( phù hợp với tiêu chuẩn chứng nhận CE/FCC)
  • Góc phát hiện: ± 60º
  • Khoảng cách phát hiện: 0.75 ∼ 6m ( có thể điều chỉnh )
  • Giao diện: UART, IO 3.3V
  • Tín hiệu ra dạng IO mức HIGH / LOW
    • Mức HIGH: khi có chuyển động
    • Mức LOW: khi không có chuyển động
  • Nhiệt độ làm việc: -40°C ~ 85°C
  • Kích thước: 22.2mm x 16mm x 3.7mm (dài x rộng x cao)
  • Trọng lượng: ~2g

Kích thước sản phẩm cảm biến hiện diện con người

kich-thuoc-cam-bien-hien-dien-con-nguoi-hlk-ld2410c-v1-0-5v-radar-24ghz-pdao-1
Kích thước cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz

Cấu hình Cảm biến hiện diện con người HLK-LD2410C V1.0 5V Radar 24GHz

cau-hinh-cam-bien-hien-dien-con-nguoi-hlk-ld2410c-v1-0-5v-radar-24ghz-pdao-1
Cấu hình cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz
phan-mem-cam-bien-hien-dien-con-nguoi-hlk-ld2410c-v1-0-5v-radar-24ghz-pdao-1
Phần mềm cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz

Sử dụng app Bluetooth của sản phẩm LD2410

  • Đối với IOS chỉ cần gõ từ khóa ” HLKRadarTool ” lên App Store là có thể tải về sử dụng
  • Đối với Android chỉ cần gõ từ khóa ” HLKRadarTool ” lên CH Play là có thể tải về sử dụng

Tổng quan về phần mềm

Trong phần mềm này bạn có thể theo dõi trực tiếp thông số và tùy chỉnh thông số từ xa

Tuy nhiên phần mềm mới đã có phiên bản tiếng Anh nên mọi người có thể dễ dàng sử dụng hơn

App cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz
App cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz
App cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz
App cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz

Sơ đồ đấu nối

so-do-dau-noi-cam-bien-hien-dien-con-nguoi-hlk-ld2410c-v1-0-5v-radar-24ghz-pdao-1
Sơ đồ đấu nối cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz

Hình ảnh sản phẩm cảm biến hiện diện con người

tren-tay-cam-bien-hien-dien-con-nguoi-hlk-ld2410c-v1-0-5v-radar-24ghz-pdao-1

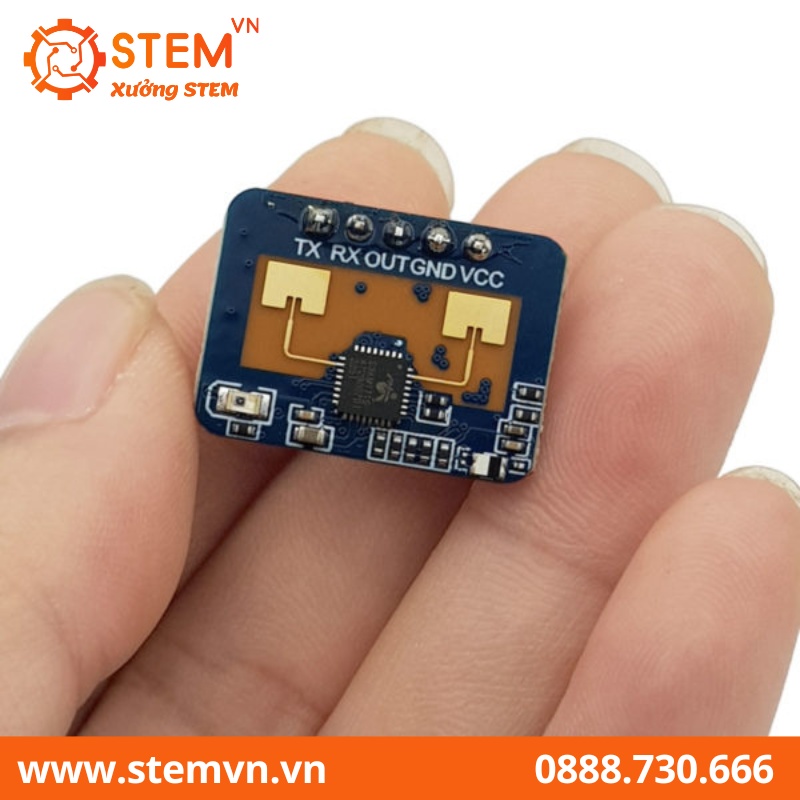

Trên tay cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz

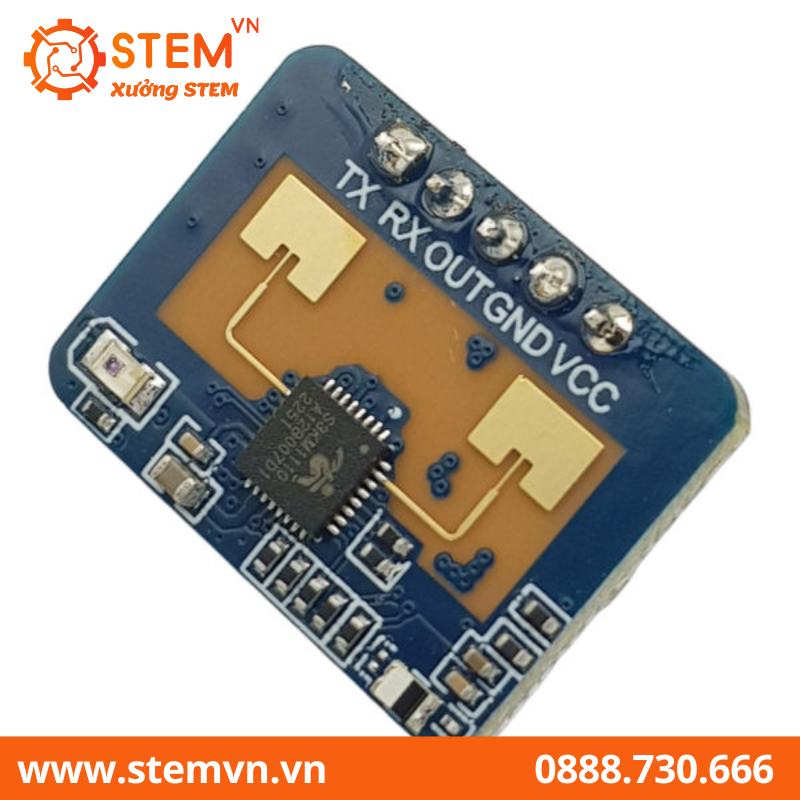

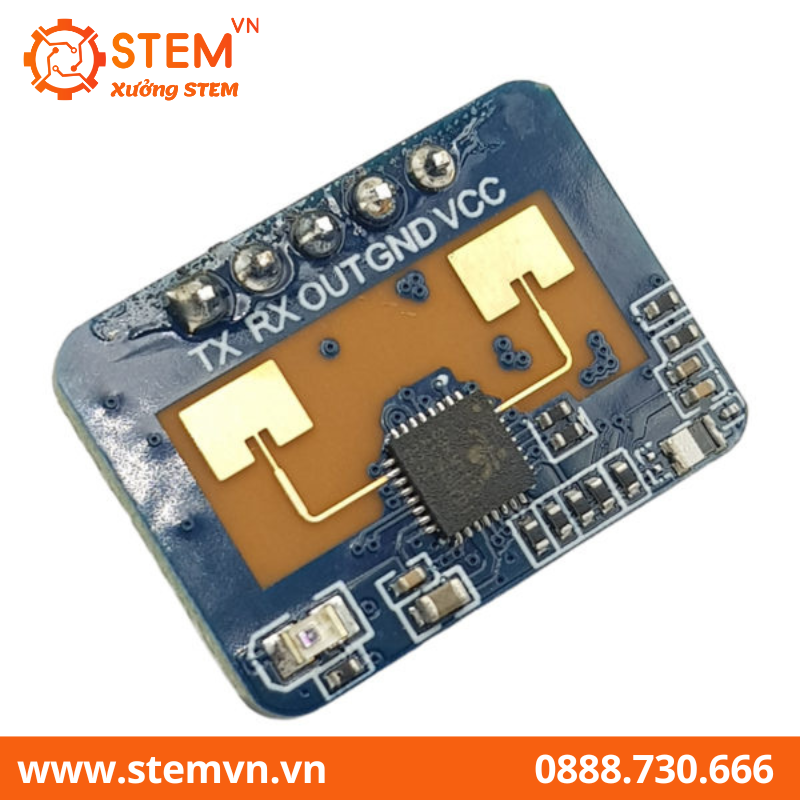

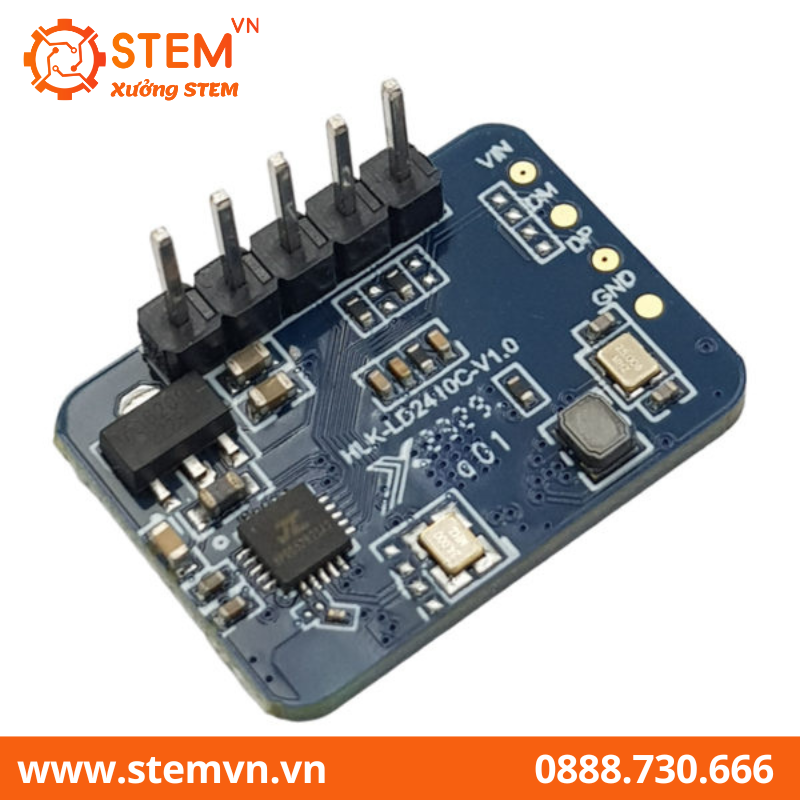

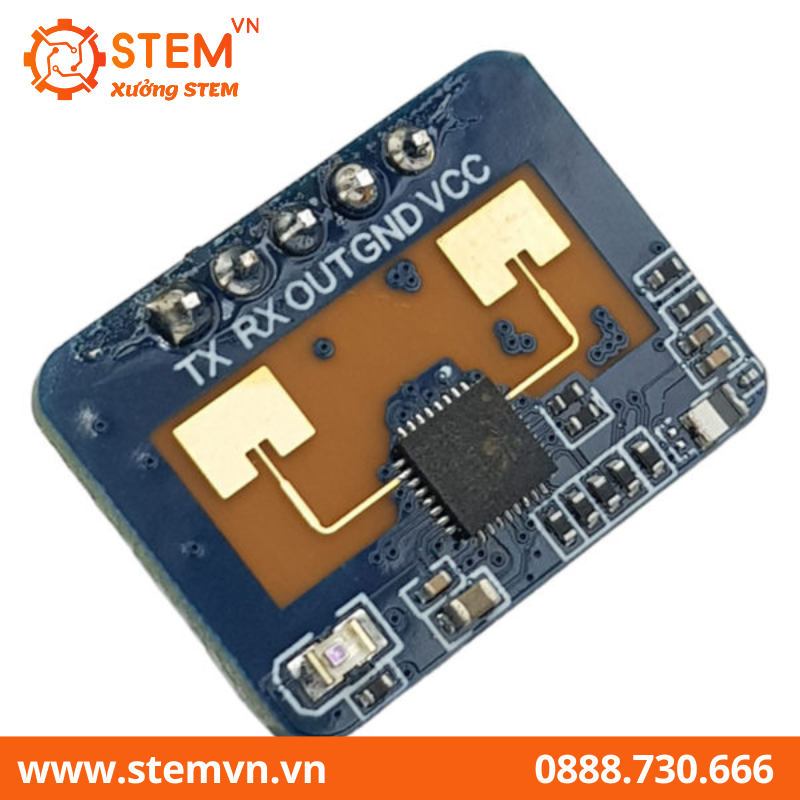

Cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz
Cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz
Cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz
Cảm biến hiện diện con người HLK-LD2410C V1.0 5V radar 24GHz
