Cảm biến hiện diện con người HLK-LD2410B 5V Radar 24GHz

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

– Nhận diện trạng thái chuyển động và bị động của con người
– Tần số làm việc: 24GHz ~ 24.25Ghz

– Có chức năng Bluetooth

– Điện áp cấp: 5 ~ 12VDC (khuyên dùng 5V)
– Khoảng cách cảm biến: 0.7m ~ 6m
– Góc làm việc: 60 độ
– Giao diện: UART, IO 3.3V
– Tín hiệu ra 3.3V
+ Xuất mức cao 3.3V: khi có người
+ Xuất mức thấp 0V: khi không có người
– Bộ sản phẩm gồm 1 x Cảm biến hiện diện con người HLK-LD2410B

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến hiện diện con người HLK-LD2410B 5V Radar 24GHz chính hãng Hi-Link độ nhạy cao có chức năng phát hiện con người thông qua trạng thái chuyển động và bị động của mục tiêu

Nguyên lý hoạt động của cảm biến HLK-LD2410B là sử dụng bước sóng liên tục được điều chế tần số FMCW để phát hiện mục tiêu là con người trong không gian đã định cùng với đó kết hợp xử lý tín hiệu radar và thuật toán cảm biến cơ thể con người chính xác, cảm biến có thể xác định cơ thể người khi chuyển động và trong trạng thái bị động (khi ngồi yên, đứng yên, nín thở không chuyển động..). Ngoài ra cảm biến còn có thể tính toán các thông số phụ như khoảng cách mục tiêu

Giao diện cảm biến:

  • Hai chân UART để giao tiếp đọc, ghi cấu hình độ nhạy bằng phần mềm của hãng
  • Một chân I/O 3.3V có thể kết hợp với relay, SSR để điều khiển bật tắt thiết bị khác nhau. Hoặc dùng vi điều khiển đọc xử liệu để xử lý

Ưu điểm:

  • Có độ nhạy cao hơn các loại cảm biến hồng ngoại, cảm biến radar thông thường. Phát hiện con người ngay cả khi ngồi yên không chuyển động
  • Phát hiện và xuất tín hiệu liên tục không bị ngắt quãng như các cảm biến chuyển động thường
  • Có riêng phần mềm của hãng để xem thông số và tùy chỉnh độ nhạy sử dụng cho các mục đích khác nhau
  • Có khả năng xuyên vật thể phù hợp với các ứng dụng giấu kín

Với những ưu điểm trên Cảm biến hiện diện người HLK-LD2410B 5V Radar 24GHz được dùng vào ứng dụng: hệ thống tự động mở cửa, mạch chào khách, mạch chống trộm hoặc làm công tắc bật tắt đèn hành lang, phòng khách, nhà vệ sinh…

Sản phẩm có phần mềm Bluetooth giúp căn chỉnh và theo dõi thông số từ xa (chi tiết hướng dẫn quý khách vui lòng kéo xuống bên dưới)

  • Đối với IOS chỉ cần gõ từ khóa ” HLKRadarTool ” lên App Store là có thể tải về sử dụng
  • Đối với Android chỉ cần gõ từ khóa ” HLKRadarTool ” lên CH Play là có thể tải về sử dụng

Thông số kỹ thuật

  • Cảm biến radar mini 24GHz độ nhạy cao
  • Nhận diện trạng thái chuyển động và bị động của con người
  • Có chức năng Bluetooth
  • Tần số làm việc: 24GHz ~ 24.25Ghz
  • Điện áp cấp: 5 ~ 12VDC (khuyên dùng 5V)
  • Khoảng cách cảm biến: 0.7m ~ 6m
  • Góc làm việc: 60 độ
  • Giao diện: UART, IO 3.3V
  • Tín hiệu ra 3.3V
    • Xuất mức cao 3.3V: khi có người
    • Xuất mức thấp 0V: khi không có người
  • Trọng lượng: ~1g
  • Kích thước: 35.5x7x3.5mm (dài x rộng x cao)
  • Nhiệt độ làm việc: -40°C ~ 85°C
  • Bộ sản phẩm gồm 1 x Cảm biến hiện diện con người HLK-LD2410B

Kích thước sản phẩm, sơ đồ chân cảm biến LD2410B

kich-thuoc-cam-bien-hien-dien-con-nguoi-hlk-ld2410-5v-radar-24ghz-y7p2-1

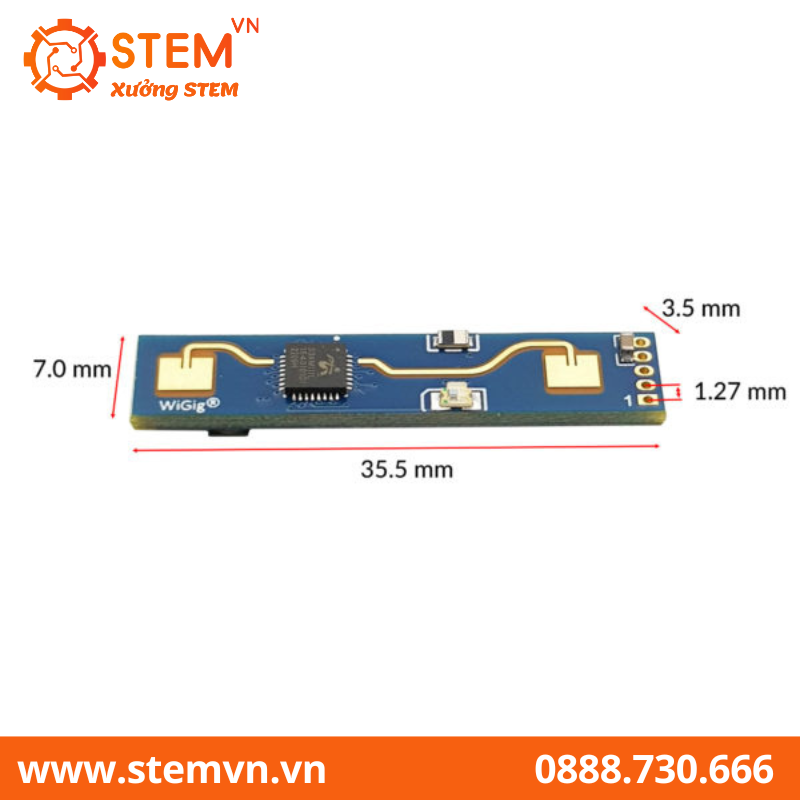

Kích thước cảm biến hiện diện con người HLK-LD2410B
so-do-chan-cam-bien-hien-dien-con-nguoi-hlk-ld2410-5v-radar-24ghz-y7p2-1

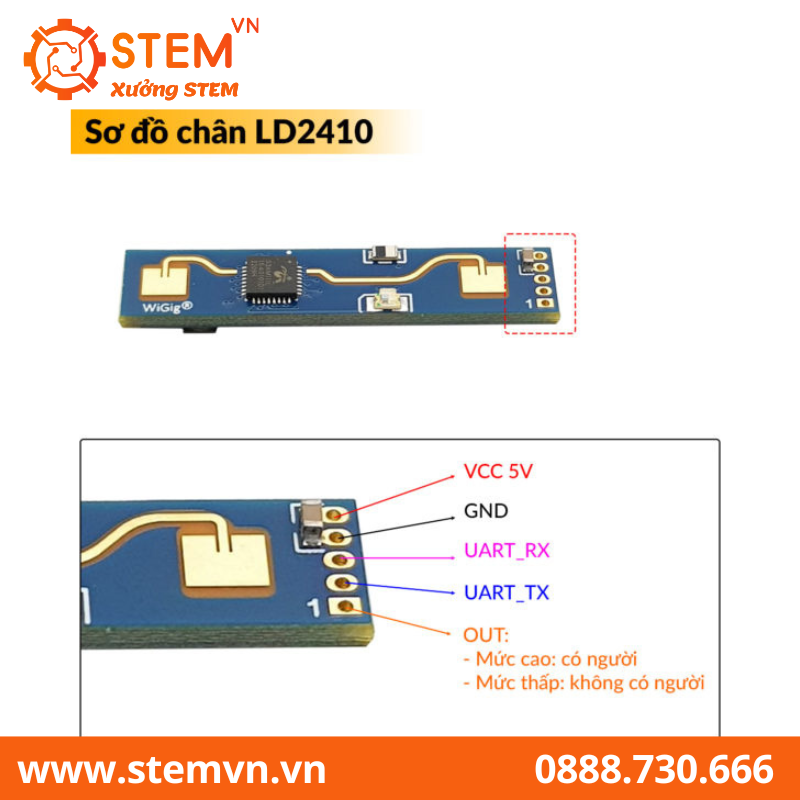

Sơ đồ chân cảm biến hiện diện con người HLK-LD2410B

Cấu hình Cảm biến hiện diện con người HLK-LD2410B 5V Radar 24GHz

Mua thêm USB TTL tại đây

Kết nối HLK-LD2410 với USB TTL
Kết nối HLK-LD2410B với USB TTL
Tổng quan phần mềm HLK-LD2410 5V Radar 24GHz

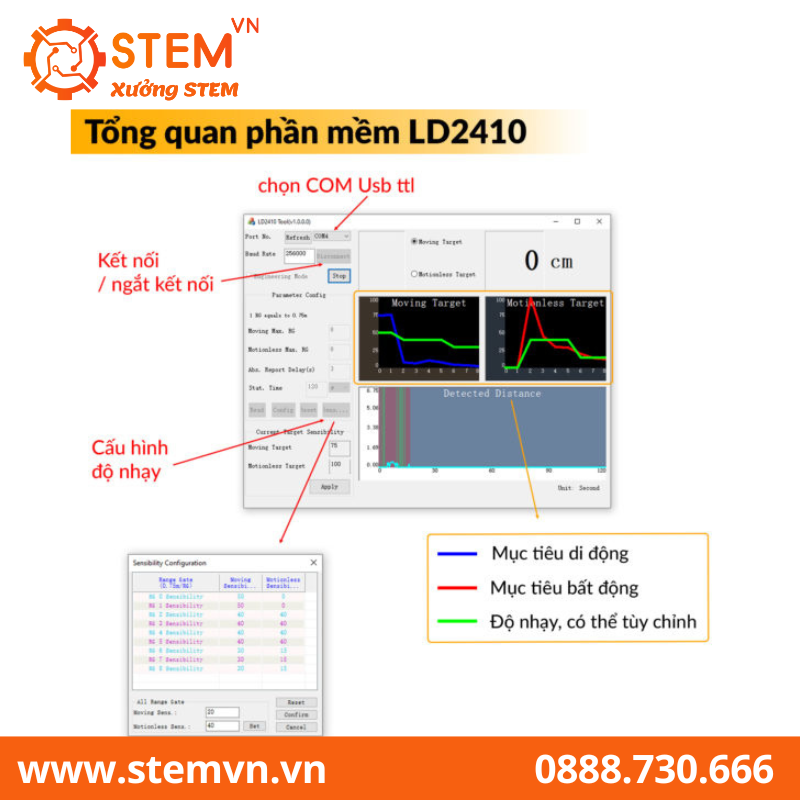

Tổng quan phần mềm HLK-LD2410B 5V Radar 24GHz

Sơ đồ đấu nối cảm biến HLK-LD2410B 5V Radar 24GHz

Mua thêm relay tại đây

Đấu nối Cảm biến hiện diện con người HLK-LD2410 5V Radar 24GHz

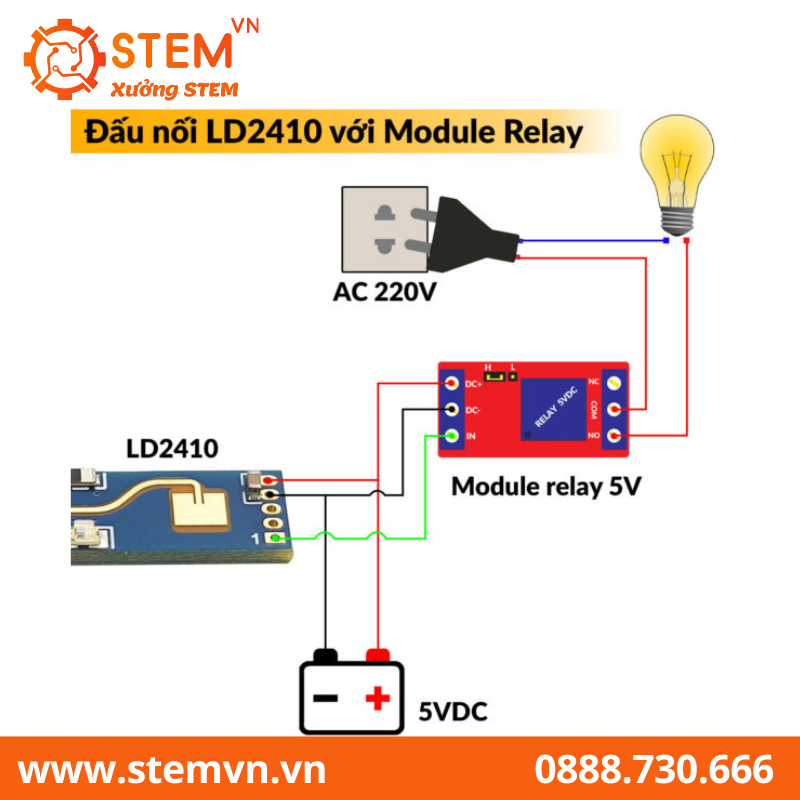

Đấu nối Cảm biến hiện diện con người HLK-LD2410B 5V Radar 24GHz với Module relay



Sử dụng app Bluetooth của sản phẩm LD2410B

Download phần mềm tại đây HLKRadarTool đối với Android

  • Đối với IOS chỉ cần gõ từ khóa ” HLKRadarTool ” lên App Store là có thể tải về sử dụng
  • Đối với Android chỉ cần gõ từ khóa ” HLKRadarTool ” lên CH Play là có thể tải về sử dụng

Tổng quan về phần mềm

Trong phần mềm này bạn có thể theo dõi trực tiếp thông số và tùy chỉnh thông số từ xa

Tuy nhiên phần mềm chưa có phiên bản tiếng Anh nên mình sẽ dịch căn bản một số thông tin

Sử dụng app Bluetooth của sản phẩm LD2410B
Sử dụng app Bluetooth của sản phẩm LD2410B
Sử dụng app Bluetooth của sản phẩm LD2410B
Sử dụng app Bluetooth của sản phẩm LD2410B

Hình ảnh sản phẩm

Trên tay Cảm biến hiện diện con người HLK-LD2410 5V Radar 24GHz

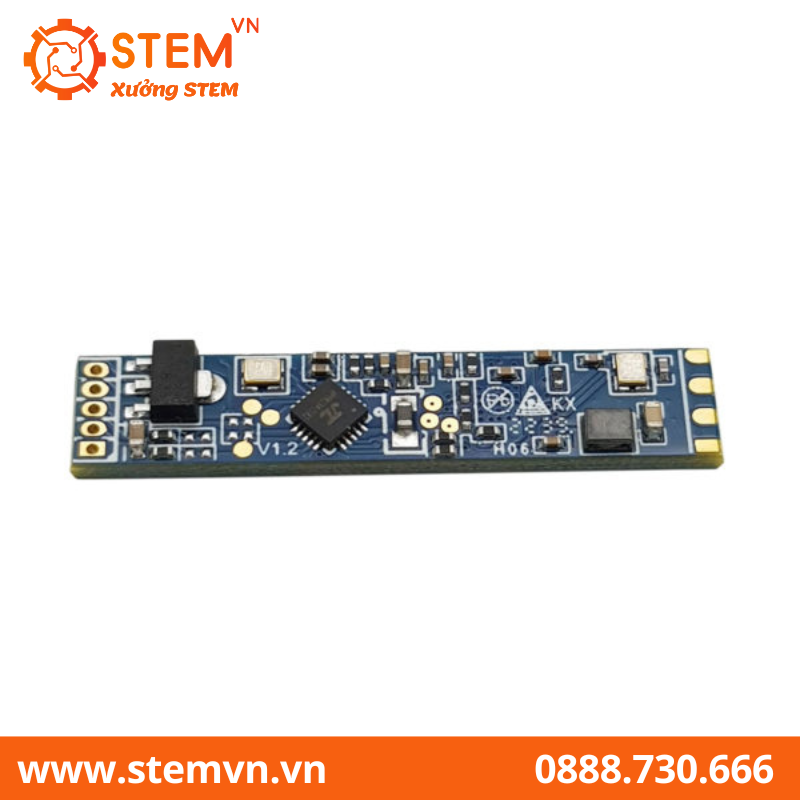

Trên tay Cảm biến hiện diện con người HLK-LD2410B 5V Radar 24GHz
Cảm biến hiện diện con người HLK-LD2410 5V Radar 24GHz

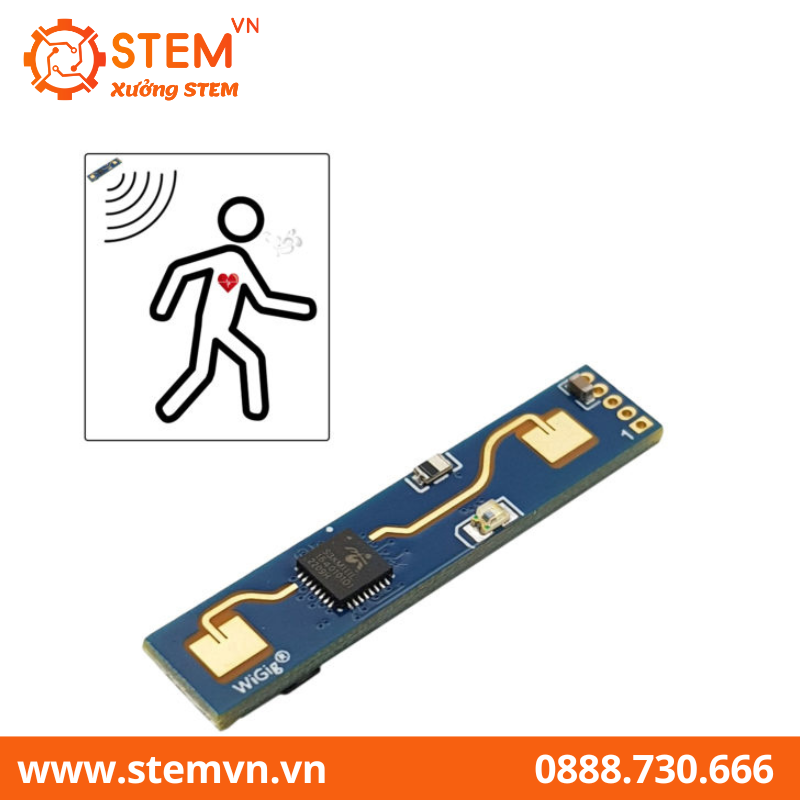

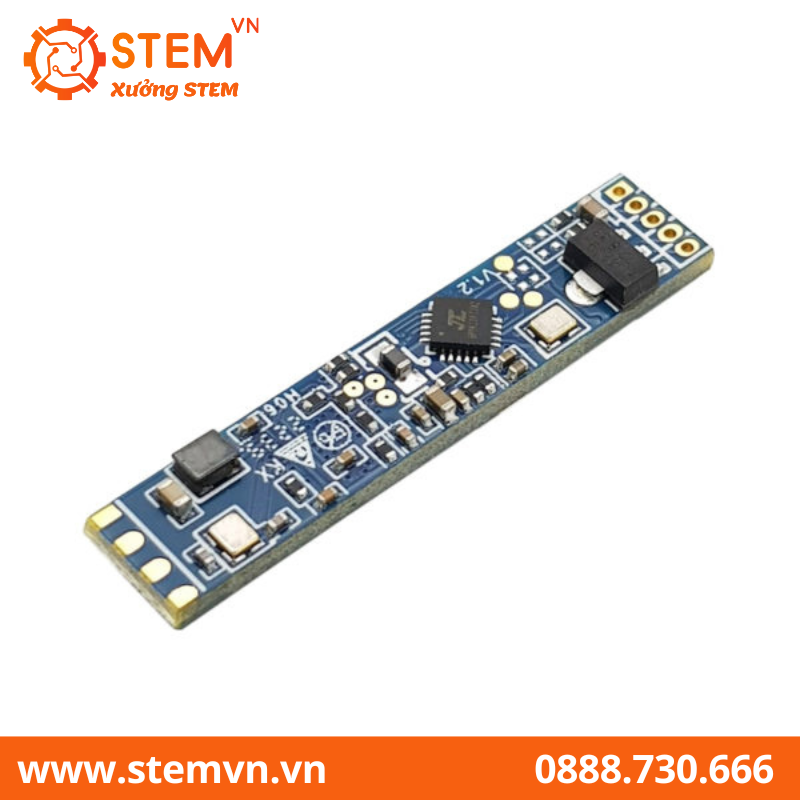

Cảm biến hiện diện con người HLK-LD2410B 5V Radar 24GHz
Cảm biến hiện diện con người HLK-LD2410 5V Radar 24GHz

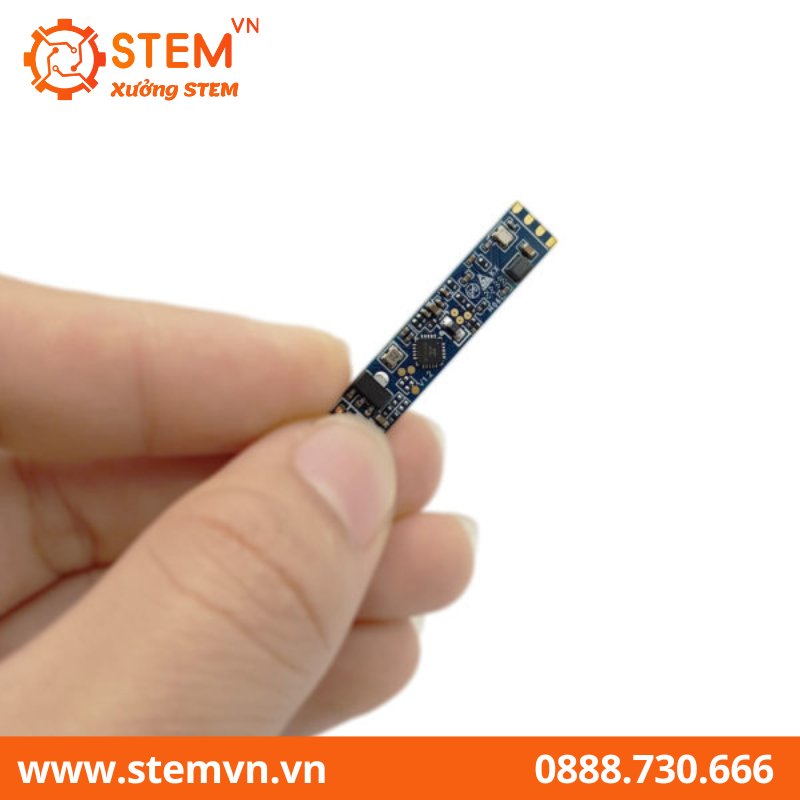

Cảm biến hiện diện con người HLK-LD2410B
Cảm biến hiện diện con người HLK-LD2410 5V Radar 24GHz
Cảm biến hiện diện con người HLK-LD2410B
