Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

– Tần số làm việc: 24 ~ 24.25Ghz
– Khoảng cách phát hiện: >4 mét ở trạng thái tĩnh, >16 mét ở trạng thái động
– Phạm vi: chiều cao 3 mét
+ Bán kính phủ sóng cơ thể tĩnh là 2 mét
+ Bán kính phát hiện di động là 5 mét
– Điện áp: 3.6-5V
– Dòng làm việc: ~ 70mA
– Đinh dạng dữ liệu:
+ Serial ASCII
+ Ngõ ra V0: Hight 3.3V, Low 0V
– Thời gian khởi động: ~15S

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét chính hãng Hi-link được thiết kế để phát hiện sự hiện diện của con người với độ nhạy cao sử dụng tần số phát ra 24Ghz an toàn không ảnh hưởng tới cơ thể con người.

Không giống như các radar cảm ứng cơ thể người truyền thống, mô-đun cảm biến này được trang bị khả năng phát hiện và tích lũy các chuyển động nhỏ như hơi thở (khi thở lồng ngực chuyển động), từ đó nâng cao độ chính xác của việc phát hiện con người trong một phạm vi nhất định. Tính năng này làm cho nó hiếm khi bỏ lỡ được sự hiện diện của con người trong phạm vi hoạt động của nó.

Tính năng

  • Phát hiện con người ở trạng thái tĩnh >4 mét
  • Phát hiện con người ở trạng thái chuyển động >16 mét

Ứng dụng: cảm biến được sử dụng trong hệ thống IOT tự động bật tắt thiết bị điện trong gia đình khi có người, chống trộm hoặc làm bộ thiết bị chào khách, mở cửa, bật đèn…

Lưu ý:

  • Cảm biến cần thời gian khởi động khoảng 15s khi được cấp nguồn
  • Cảm biến có thể xuyên vật thể khoảng: 5-6mm, có thể sử dụng trong hộp chất liệu gỗ hoặc nhựa, không nên sử dụng trong hộp kim loại vì làm suy giảm lệch tín hiệu
  • Nếu người được kiểm tra ngồi yên quay lưng về phía cảm biến có thể làm suy giảm tín hiệu do không phát hiện được chuyển động của lồng ngực khi thở
  • Khi lắp đặt cần tránh nơi có nhiều chuyển động khác ngoài con người như quạt, điều hòa… làm cho cảm biến phát hiện sai
  • Khi lắp đặt nhiều module cần giữ khoảng cách khoảng 0.5 mét
  • Có thể điều chỉnh độ nhạy theo nhu cầu (kéo xuống dưới để download tài liệu)

Thông số kỹ thuật

  • Tần số làm việc: 24 ~ 24.25Ghz
  • Điều chế: CW
  • Khoảng cách phát hiện: >4 mét ở trạng thái tĩnh, >16 mét ở trạng thái động
  • Phạm vi: chiều cao 3 mét,
    • Bán kính phủ sóng cơ thể tĩnh là 2 mét
    • Bán kính phát hiện di động là 5 mét
  • Điện áp: 3.6-5V
  • Dòng làm việc: ~ 70mA
  • Anten nửa góc công suất: Ngang 57°, dọc 24°
  • Đinh dạng dữ liệu: Serial ASCII
  •  Ngõ ra V0: Hight 3.3V, Low 0V
  • Thời gian khởi động: ~15S
  • Kích thước: 25x25x11mm
  • Trọng lượng: ~1g

Hướng dẫn sử dụng, tìm hiểu thêm về sản phẩm

Download tài liệu tại đây

Kích thước sản phẩm

kich-thuoc-cam-bien-hien-dien-con-nguoi-hlk-ld1115h-24ghz-16-met-2pa4-1
Kích thước Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét

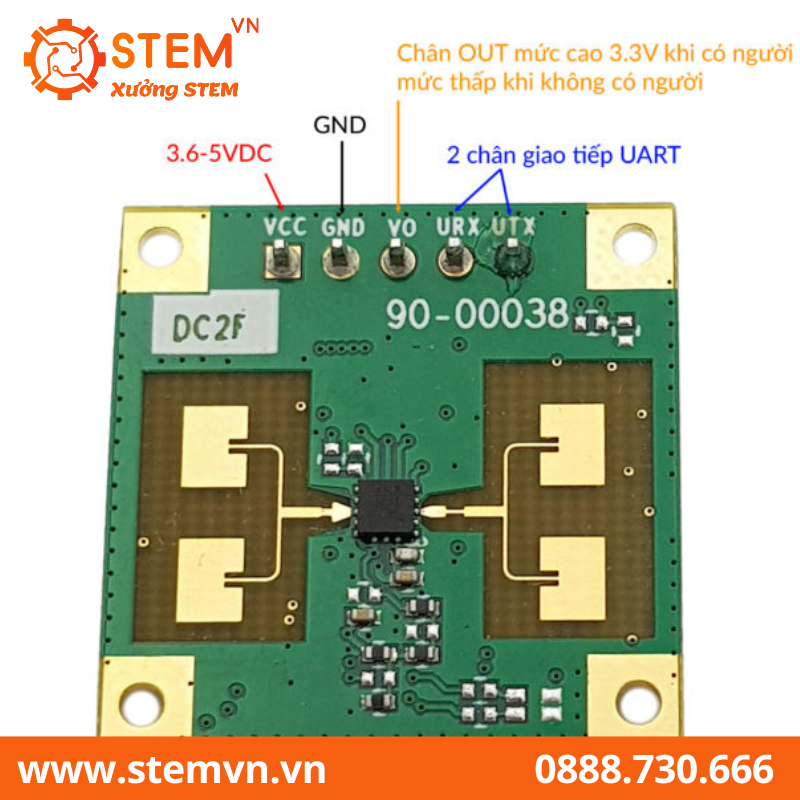

Sơ đồ chân

so-do-chan-cam-bien-hien-dien-con-nguoi-hlk-ld1115h-24ghz-16-met-2pa4-1
Sơ đồ chân Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét

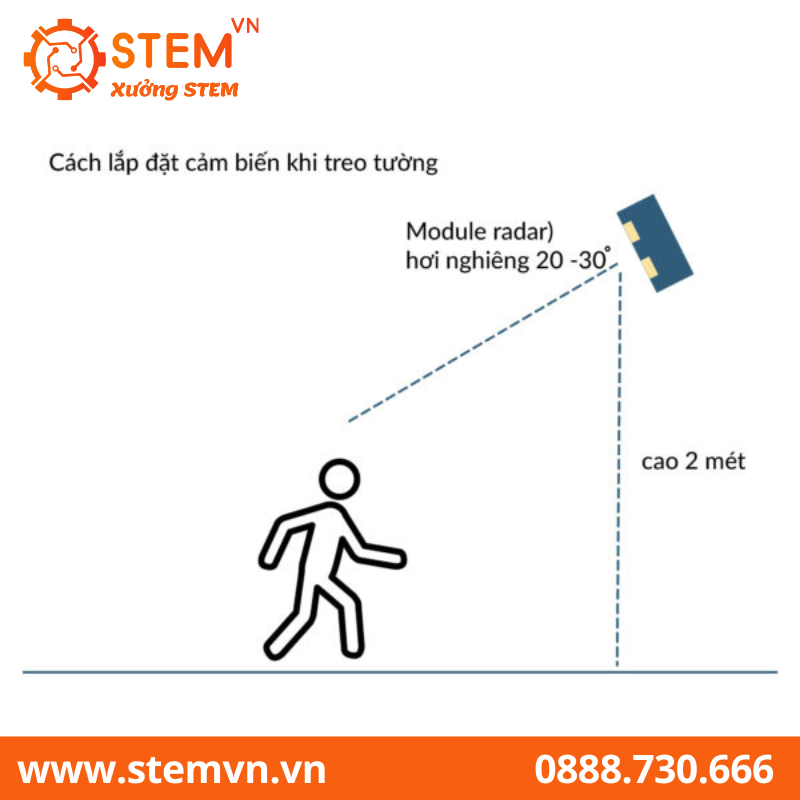

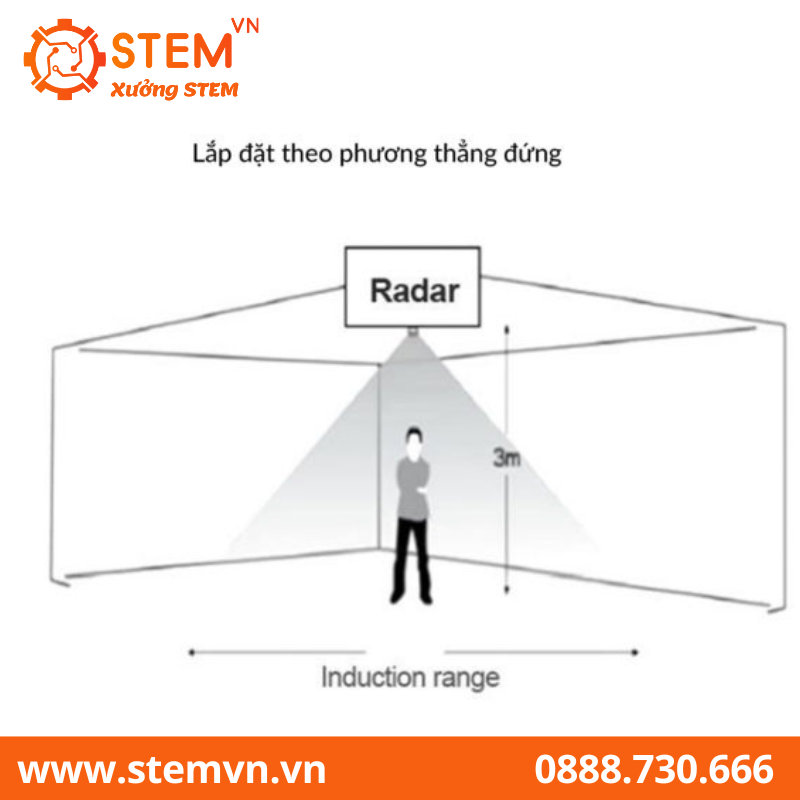

Lắp đặt sản phẩm

Lắp đặt Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét
Lắp đặt Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét
Lắp đặt Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét
Lắp đặt Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét

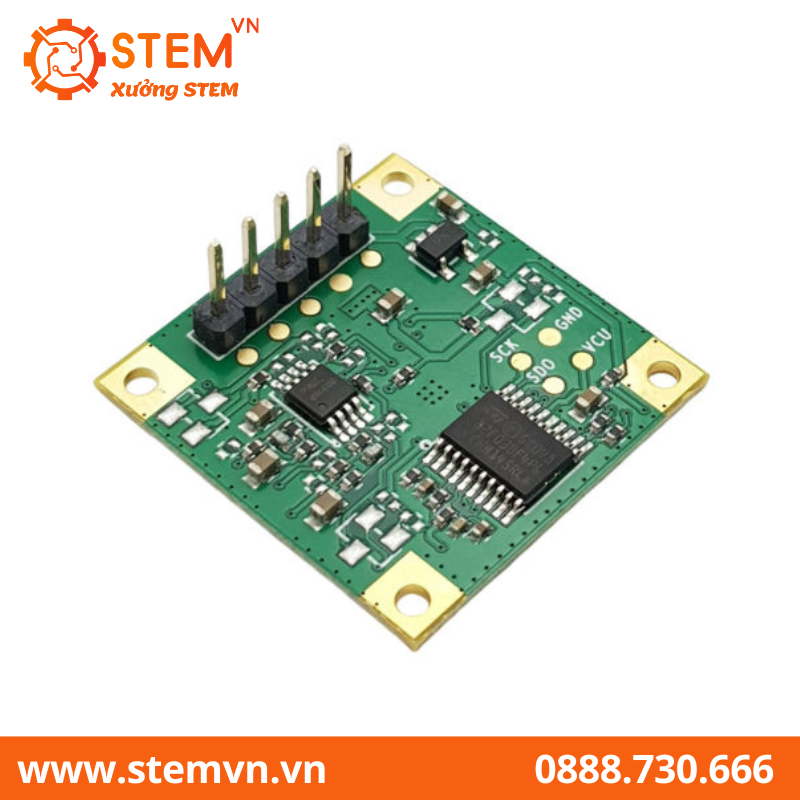

Hình ảnh sản phẩm

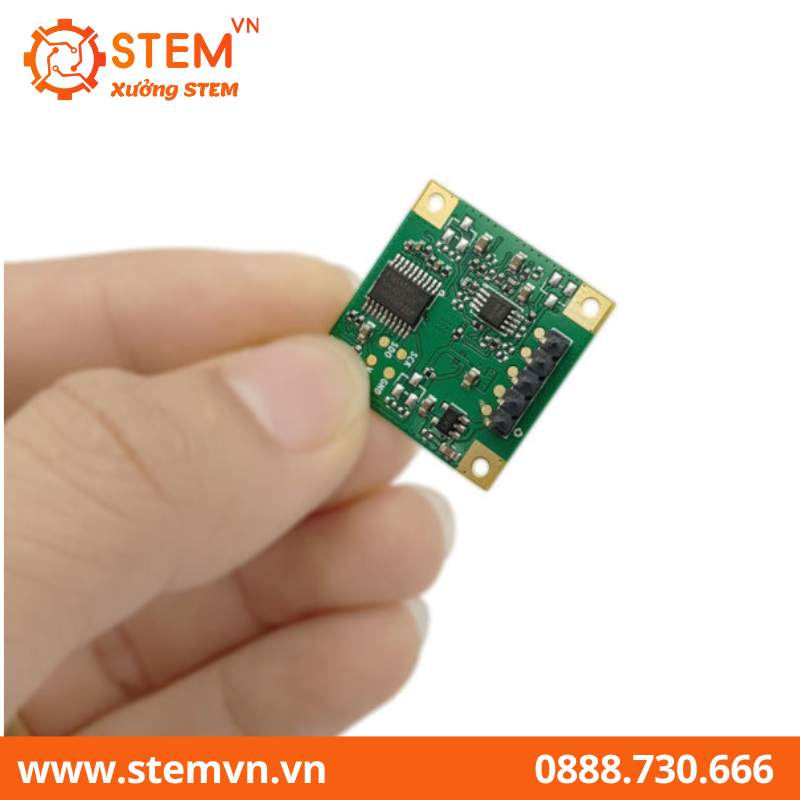

Trên tay Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét
Trên tay Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét

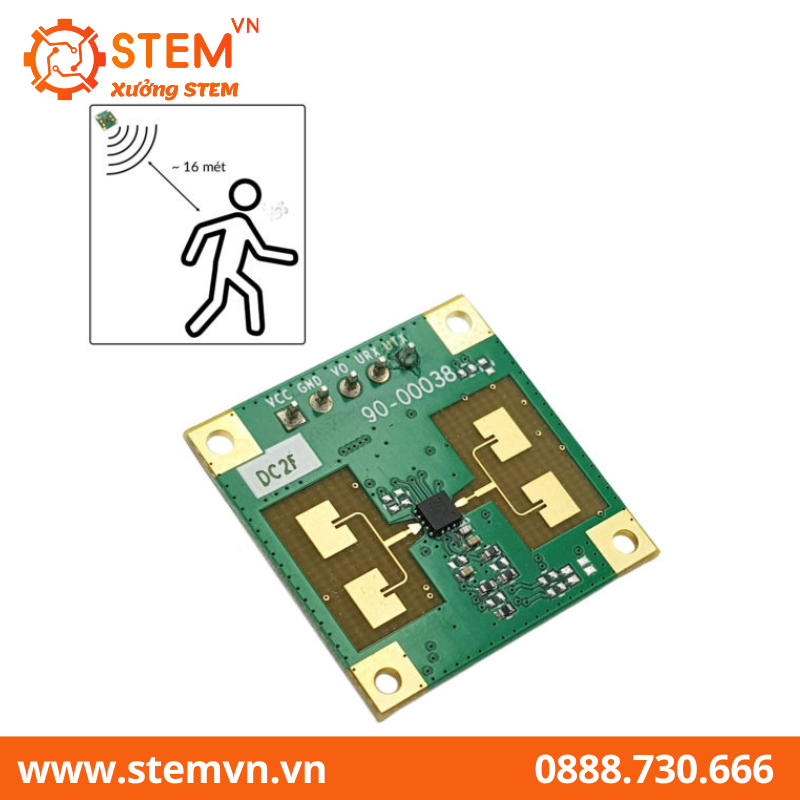

Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét
Cảm biến hiện diện con người HLK-LD1115H 24Ghz 16 mét
