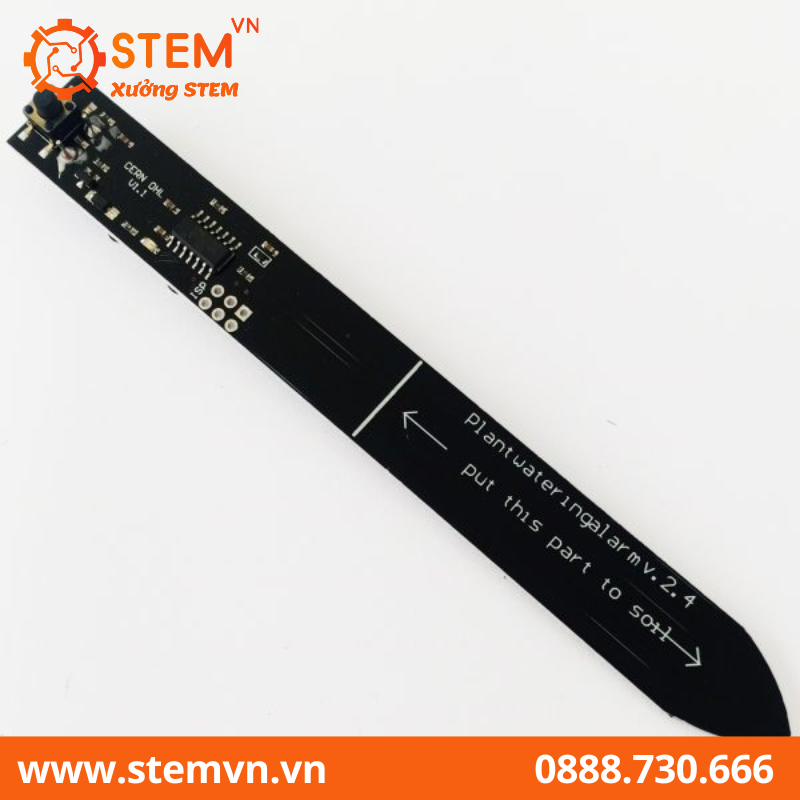

Cảm Biến Độ Ẩm Đất Chirp v2.4

Cảm Biến Độ Ẩm Đất Chirp v2.4 với ứng dụng thông báo người dùng tưới nước cho cây khi đất bị khô. Khi độ ẩm đất khô quá mức đã cài đặt trên module, còi báo trên cảm biến sẽ phát tiếng kêu, báo người dùng phải tưới nước cho cây. Cảm Biến Độ Ẩm Đất Chirp v2.4 cũng tích hợp cảm biến ánh sáng để biết thời điểm hiện tại là ngày hay đêm, và còi báo sẽ không hoạt động vào ban đêm

Hướng dẫn sử dụng Cảm Biến Độ Ẩm Đất Chirp v2.4:

• Cấp nguồn 3V dùng pin lithium.
• Sau khi cấp nguồn, còi báo trên chip sẽ phát tiếng kêu, đồng thời led trên cảm biến sẽ chớp tắt để báo cảm biến đã hoạt động.
• Cắm cảm biến vào đất, thông tin về độ ẩm sẽ được lưu lại để so sánh với các giá trị độ ẩm đo được sau đó.
• Nút nhấn trên cảm biến sẽ reset lại giá trị độ ẩm đã lưu.

Cấu tạo

• 1 nút nhấn
• 1 led siêu sáng
• 1 còi báo
• 1 holder lắp pin
• Dùng vi điều khiển ATTINY44A.
• 6 chân AVR ISP hỗ trợ lập trình với giao tiếp serial. Khi đó, cảm biến sẽ gửi dữ liệu nhận được theo chuẩn giao tiếp I2C. Nó đóng vai trò là slave IC nhằm gửi thông tin về độ ẩm và cường độ sáng của môi trường đến master là các vi điều khiển như PIC, ARM hay Arduino…

SƠ ĐỒ 6 CHÂN Cảm Biến Độ Ẩm Đất Chirp v2.4 :

• pin 1 – MISO
• pin 2 – VCC
• pin 3 – SCK / SCL – I2C clock
• pin 4 – MOSI / SDA – I2C data
• pin 5 – RESET
• pin 6 – GND

code Cảm Biến Độ Ẩm Đất Chirp v2.4 tham khảo trên trang github: https://github.com/Miceuz/PlantWateringAlarm
