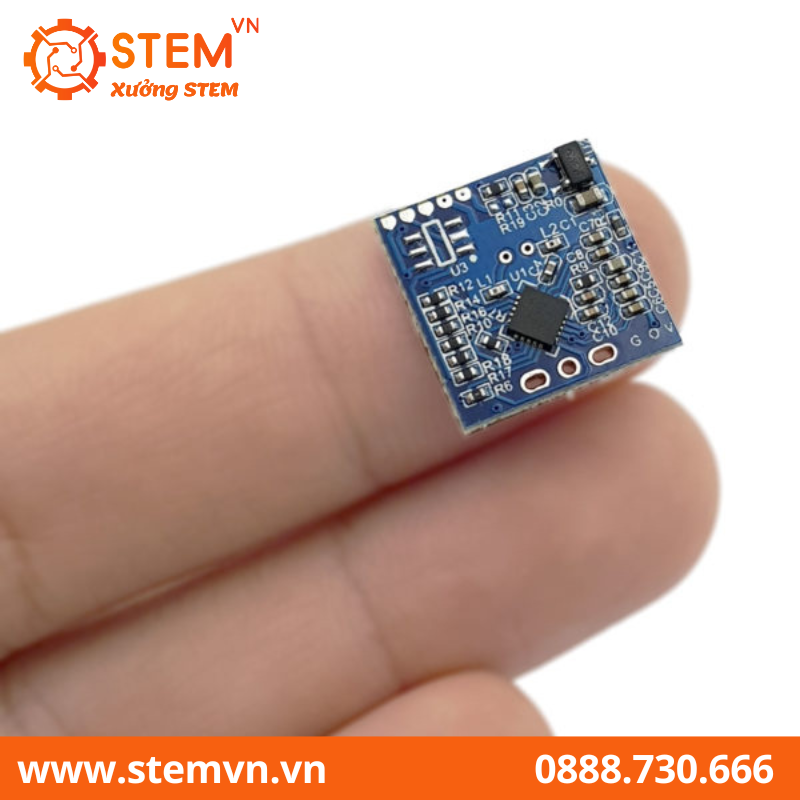

Cảm biến chuyển động radar LD1020 3.3V 10GHz

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

– Model: LD1020
– Nhà sản xuất: Hi-Link
– Tần số: 10.525GHz (10.40 ~ 10.65GHz)
– Điện áp cấp: 3.3 ~ 12V (khuyên dùng 5V)
– Dòng tiêu thụ: 16mA Max (VCC =3.3~12VDC)
– Góc phát hiện: lắp đặt trên trần góc rộng 110°±10°
– Khoảng cách phát hiện: 2~8 mét (chiều cao 3 mét)
– Điện áp chân OUT: 3.2~ 3.4V
– Thời gian ổn định khi bật: 13~17s
– Thời gian trễ: 2-5S

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến chuyển động radar LD1020 3.3V 10GHz là cảm biến bắt chuyển động mini giá rẻ của nhà sản xuất Hi-Link, bắt chuyển động ở khoảng cách từ 2~8 mét (chiều cao 3 mét) phù hợp dùng trong các thiết bị nhúng, có thể được kết hợp trong thiết bị đèn trần, đèn tủ, đèn nhà vệ sinh…

Cảm biến có thể tùy chỉnh được độ nhạy và khoảng cách bằng cách hàn điện trở R14 – R16, có thể bắt xuyên vật thể (không phải kim loại) không bị ảnh hưởng bởi khói, sương mù, có thể lắp đặt trong hộp nhựa, có khả năng khử nhiễu sóng vô tuyến và sóng bậc cao tốt ổn định.

Có thể lắp thêm cảm biến ánh sáng để sử dụng ban đêm không sử dụng vào ban ngày

Thông số kỹ thuật

  • Model: LD1020
  • Nhà sản xuất: Hi-Link
  • Tần số: 10.525GHz (10.40 ~ 10.65GHz)
  • Điện áp cấp: 3.3 ~ 12V (khuyên dùng 5V)
  • Dòng tiêu thụ: 16mA Max (VCC =3.3~12VDC)
  • Góc phát hiện: lắp đặt trên trần góc rộng 110°±10°
  • Khoảng cách phát hiện: 2~8 mét (chiều cao 3 mét)
  • Điện áp chân OUT: 3.2~ 3.4V
  • Thời gian ổn định khi bật: 13~17s
  • Thời gian trễ: 2-5S
  • Nhiệt độ làm việc: -20°C ~ +85°C
  • Độ ẩm: 10~95%RH
  • Kích thước: 15x15x2.4mm (dài x rộng x dày)
  • Trọng lượng: ~ 1g

Kích thước sản phẩm Cảm biến chuyển động radar LD1020 3.3V 10GHz

Kích thước Cảm biến chuyển động radar LD1020 3.3V 10GHz
Kích thước Cảm biến chuyển động radar LD1020 3.3V 10GHz

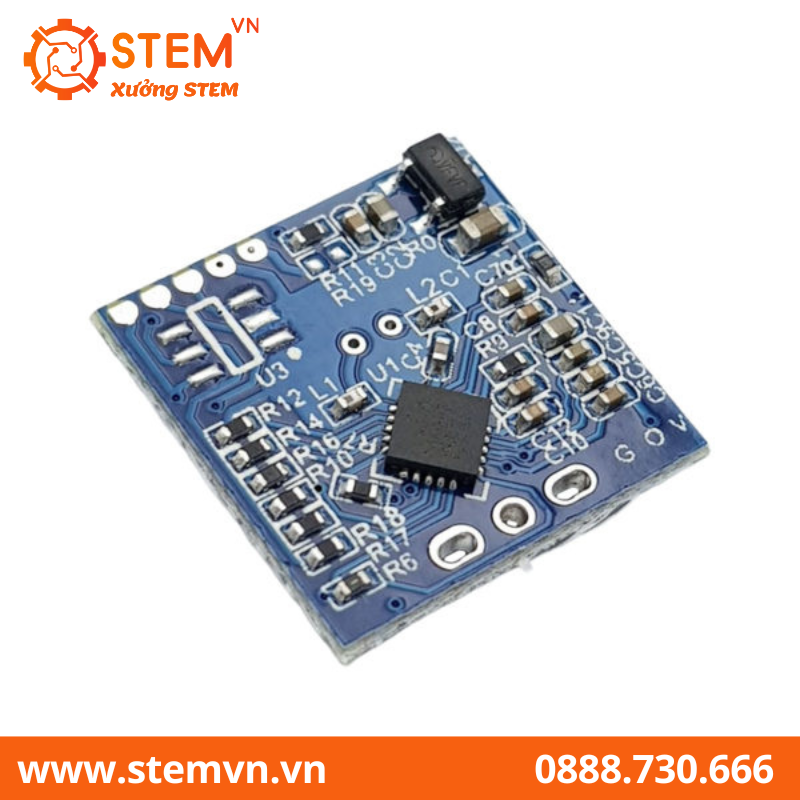

Hình ảnh sản phẩm

Sơ đồ chân Cảm biến chuyển động radar LD1020 3.3V 10GHz
Sơ đồ chân Cảm biến chuyển động radar LD1020 3.3V 10GHz
bieu-do-khoang-cach-bat-chuyen-dong-cua-cam-bien-chuyen-dong-radar-ld1020-3-3v-10ghz-q178-1
Biểu đồ khoảng cách bắt chuyển động của Cảm biến chuyển động radar LD1020 3.3V 10GHz
Chỉnh độ trễ Cảm biến chuyển động radar LD1020 3.3V 10GHz
Chỉnh độ trễ Cảm biến chuyển động radar LD1020 3.3V 10GHz
Chỉnh độ nhạy Cảm biến chuyển động radar LD1020 3.3V 10GHz
Chỉnh độ nhạy Cảm biến chuyển động radar LD1020 3.3V 10GHz
Trên tray Cảm biến chuyển động radar LD1020 3.3V 10GHz
Trên tray Cảm biến chuyển động radar LD1020 3.3V 10GHz
