Arduino MP3 shield VS1053

Arduino MP3 Shield VS1053 là Shield cho Arduino sử dụng IC giải mã chuyên dụng VS1053, hỗ trợ giãi mã các định dạng như : MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC, WAV (PCM and ADPCM)… Arduino Shield này có thể dùng để ghi âm PCM (WAV) và nén Ogg Vorbis và điều chỉnh được các tín hiệu như : bass, treble, volume,v.v…

– Ngoài ra, chúng ta còn điều khiển được 8 chân GPIO để đọc nút nhấn hay bật/tắt các bóng LED nhỏ.

– Mạch đã tích hợp sẵn các ngoại vi: mic, giắc 3.5mm ( cả IN và OUT ), LED hiển thị,.v.v…

– Kết hợp với board Arduino các bạn có thể tạo ra: loa di động chơi nhạc từ thẻ microSD, mạch phát âm thanh theo ý muốn (đếm số phòng khám),hoặc ứng dụng vào ngôi nhà thông minh phát tiếng nói,.v.v…

Thông số kỹ thuật Arduino MP3 shield VS1053:

• Nguồn : 5VDC

• Giải mã nhiều định dạng âm thanh, hỗ trợ cho mã hóa OGG ghi thời gian thực

• Hỗ trợ giao tiếp SPI tốc độ cao

• Một Jack tai nghe 3mm stereo và đầu ra

• Tích hợp sẵn 1 microphone để ghi âm va 1 giắc 3.5mm MIC in

• IC đệm 74LV125 tốc độ cao đảm đảo tín hiệu cho giao tiếp giữa thẻ nhớ và VS1053B

• Tích hợp 2 IC ổn áp ASM117-3.3V và 1.8V  cấp dòng  lên đến 800mA.

• Thạch anh 12,288 Mhz

• Khe gắn thẻ nhớ : loại MicroSD

Giải mã các định dạng

• Ogg Vorbis

• MP3 , MPEG 1 & 2 audio layer III (CBR+VBR+ABR)

• MP1 & MP2 = MPEG 1 & 2 audio layers I & II optional

• MPEG4 / 2 AAC-LC(+PNS), HE-AAC v2 (Level 3) (SBR + PS)

• WMA4.0/4.1/7/8/9 all profiles (5-384 kbps)

• FLAC lossless audio with software plugin (upto 24 bits, 48 kHz)

• WAV (PCM + IMA ADPCM)

• General MIDI 1 / SP-MIDI format 0

Mã hóa các định dạng từ mic / line

• Ogg Vorbis with software plugin

• IMA ADPCM

• 16-bit PCM

Sơ đồ kết nối với mạch arduino uno:

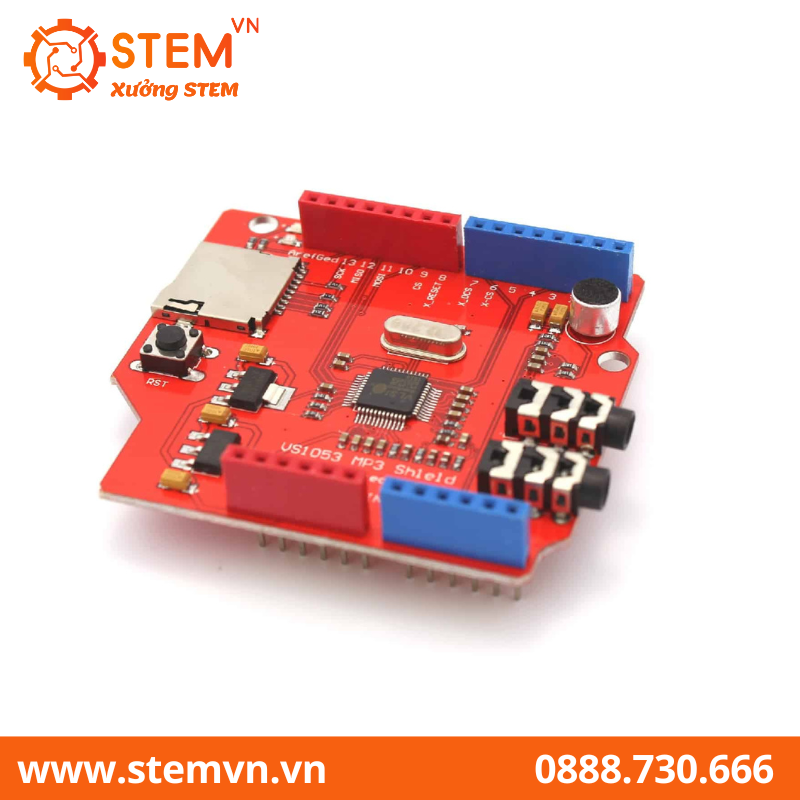

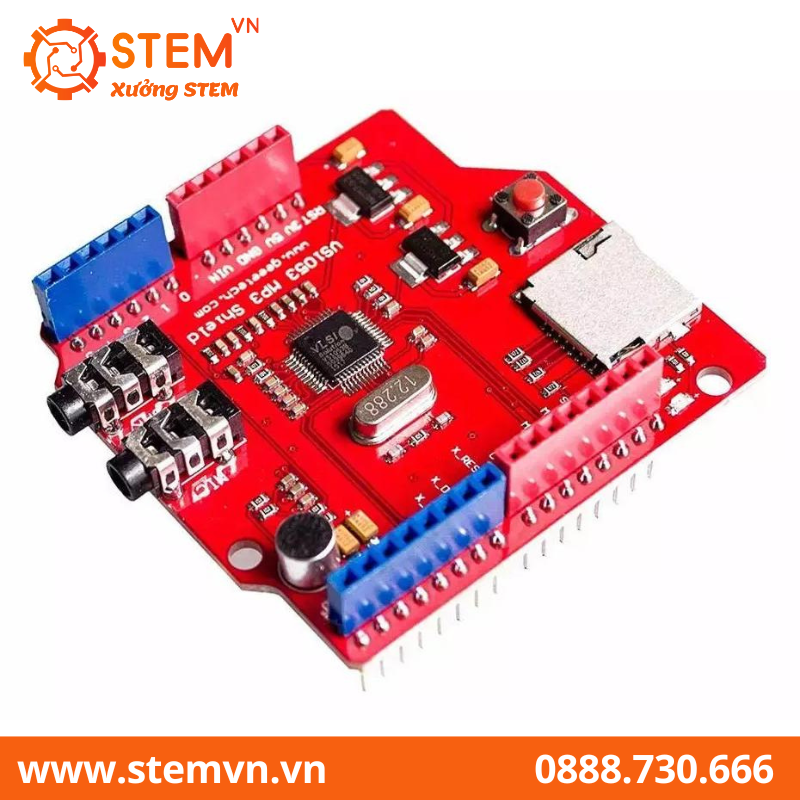

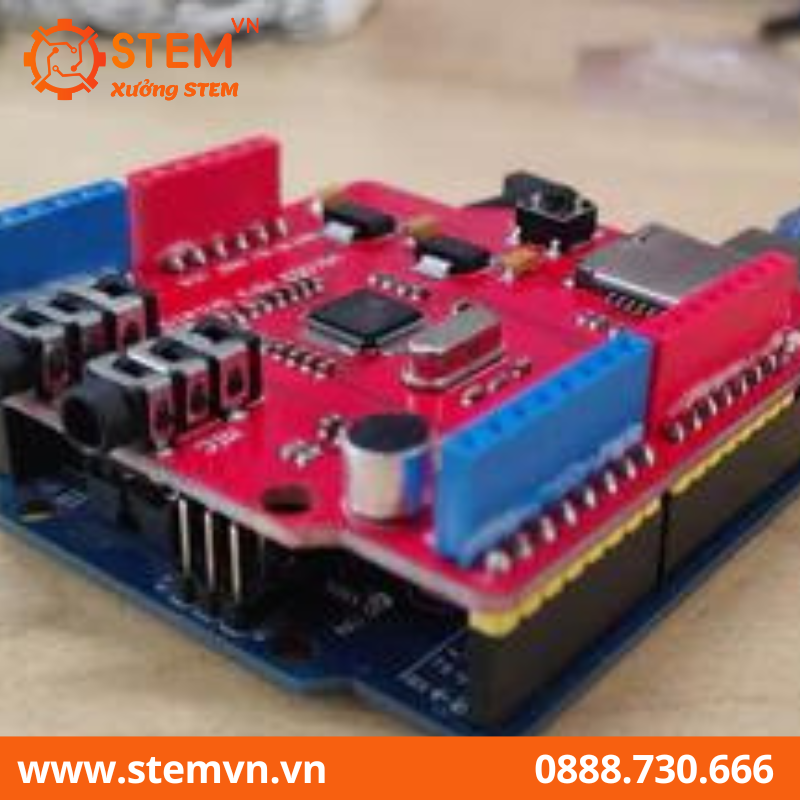

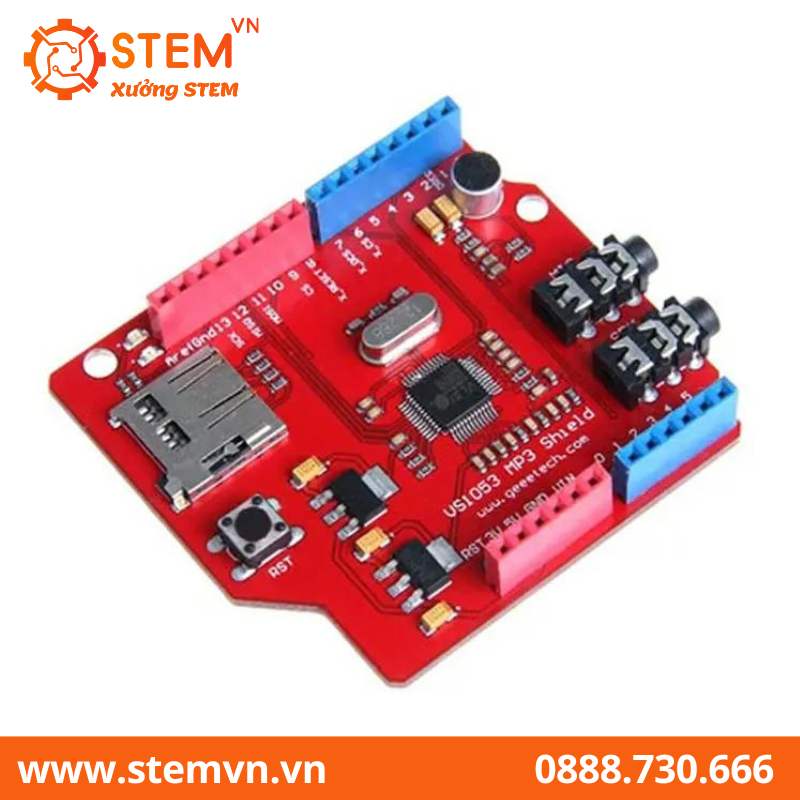

Hình ảnh của Arduino MP3 shield VS1053:
