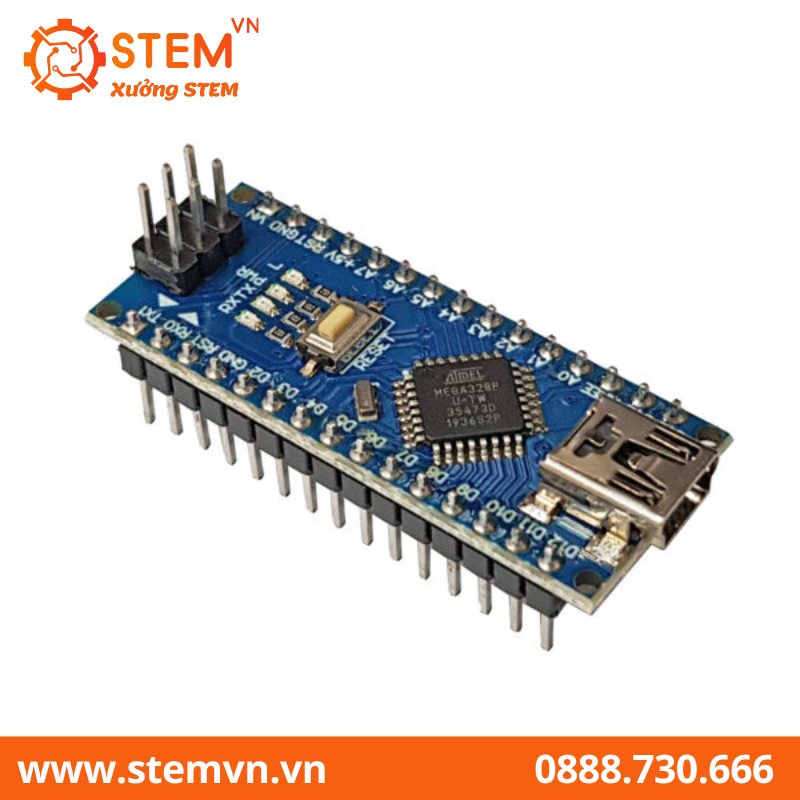

Arduino Nano V3.0 ATmega328P (Không kèm dây cáp USB)

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Arduino Nano V3.0 ATmega328P Điện áp hoạt động: 5V, Dòng sử dụng  I/O Pin: 20 mA (tối đa 40mA), Trọng lượng: 5g

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Mạch điện Arduino Nano V3.0 ATmega328P là bản thu nhỏ của các dòng như Arduino Uno, nhưng nó có thiết kế nhỏ gọn, linh hoạt, tiện sử dụng cho các Breadboard nhỏ, cũng như cho các Project đòi hỏi tính nhỏ gọn.

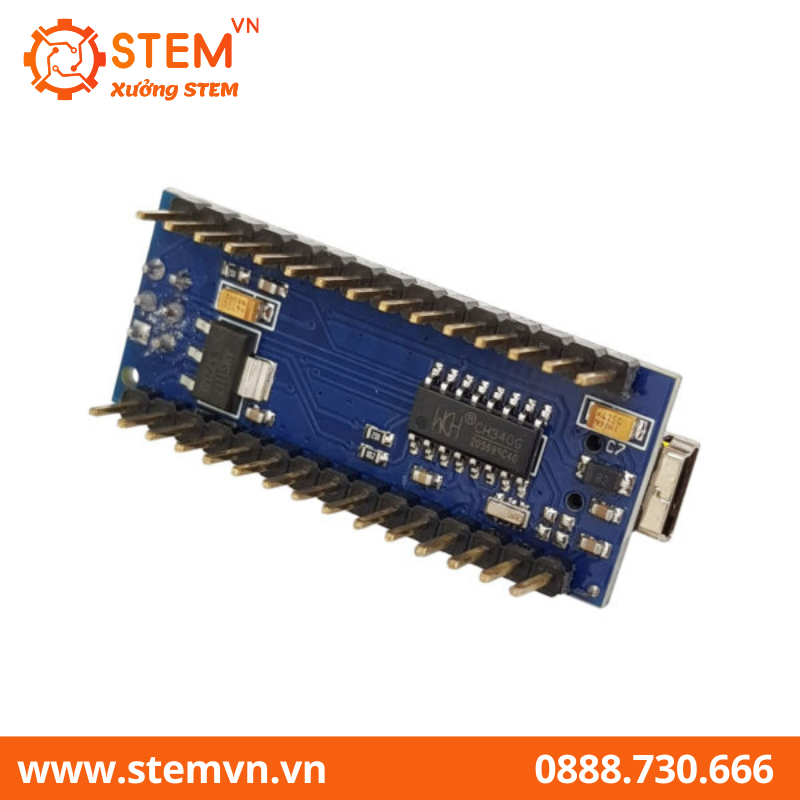

Board mạch Arduino Nano V3 sử dụng chip Atmega328-AU nên có thêm 2 chân Analog A6, A7. Bên cạnh đó trên Board có sử dụng Opamp tự động chuyển nguồn khi có điện áp cao hơn vào board. Một tính năng đáng chú ý nữa trên Arduino Nano là sử dụng chip CH340 để giao tiếp, việc này giúp tiết kiệm và hạ giá thành sản phẩm

THÔNG SỐ KỸ THUẬT ARDUINO NANO V3.0 ATmega328P

  Vi điều khiển   Vi điều khiển      ATmega328
  Điện áp hoạt động   5V
  Điện áp đầu vào (khuyên dùng)   7-12V
  Điện áp đầu vào (giới hạn)   6-20V
  Chân Digital I/O   14 (Với 6 chân PWM output)
  Chân PWM Digital I/O   6
  Chân đầu vào Analog   8 (thêm A6, A7) so với UNO
  Dòng sử dụng  I/O Pin   20 mA (tối đa 40mA)
  Bộ nhớ Flash   32 KB (ATmega328)
  SRAM   2 KB (ATmega328)
  EEPROM   1 KB (ATmega328)
  Clock Speed   16 MHz
  Chiều dài   43.2 mm
  Chiều rộng   18.5 mm
  Trọng lượng   5g

Kích thước và sơ đồ chân:

Kích thước và sơ đồ chân Arduino Nano V3.0 ATmega328P
Kích thước và sơ đồ chân Arduino Nano V3.0 ATmega328P
Kích thước và sơ đồ chân Arduino Nano V3.0 ATmega328P
Kích thước và sơ đồ chân Arduino Nano V3.0 ATmega328P

HƯỚNG DẪN SỬ DỤNG

Download driver cho arduino nano và cài đặt theo hướng dẫn sau :

Bước 1: Giải nén thư mục vừa tải về ⇒ mở thư mục CH341SER ⇒ khởi động file SETUP.EXE

Arduino Nano V3.0 ATmega328P (Không kèm dây cáp USB)

Bước 2: Click chọn Install để tiến hành cài đặt driver

Arduino Nano V3.0 ATmega328P (Không kèm dây cáp USB)

Bước 3: Click OK để hoàn tất cài đặt

Arduino Nano V3.0 ATmega328P (Không kèm dây cáp USB)



—————————-CODE THAM KHẢO——————————

void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop()
{
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

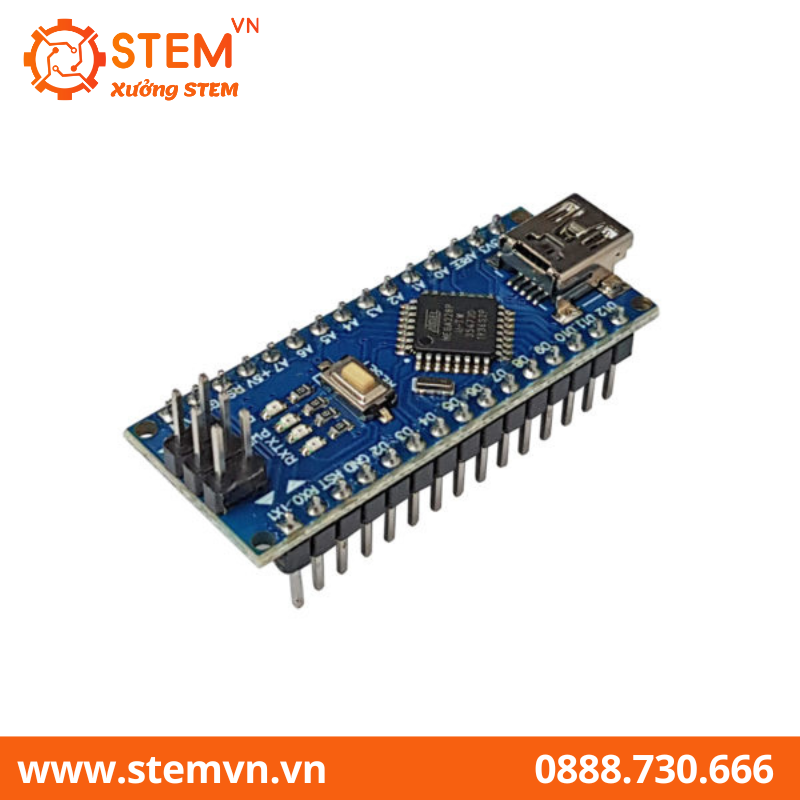

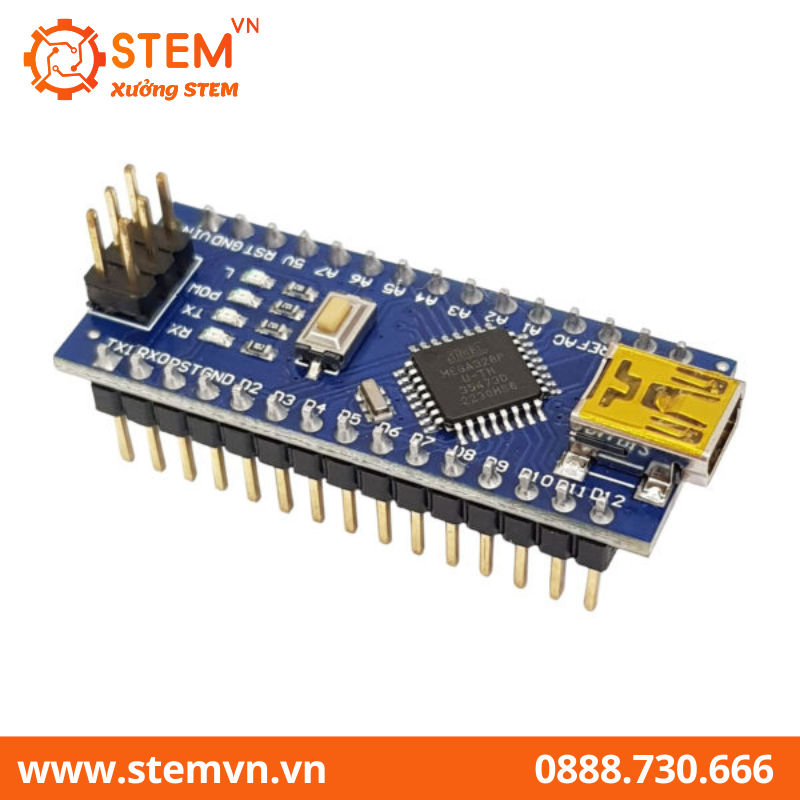

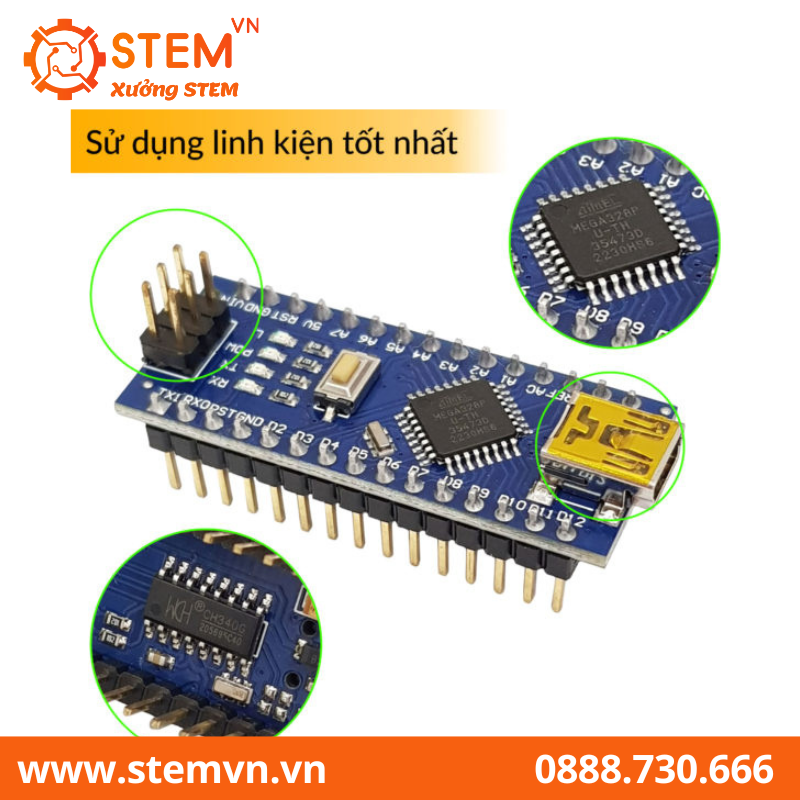

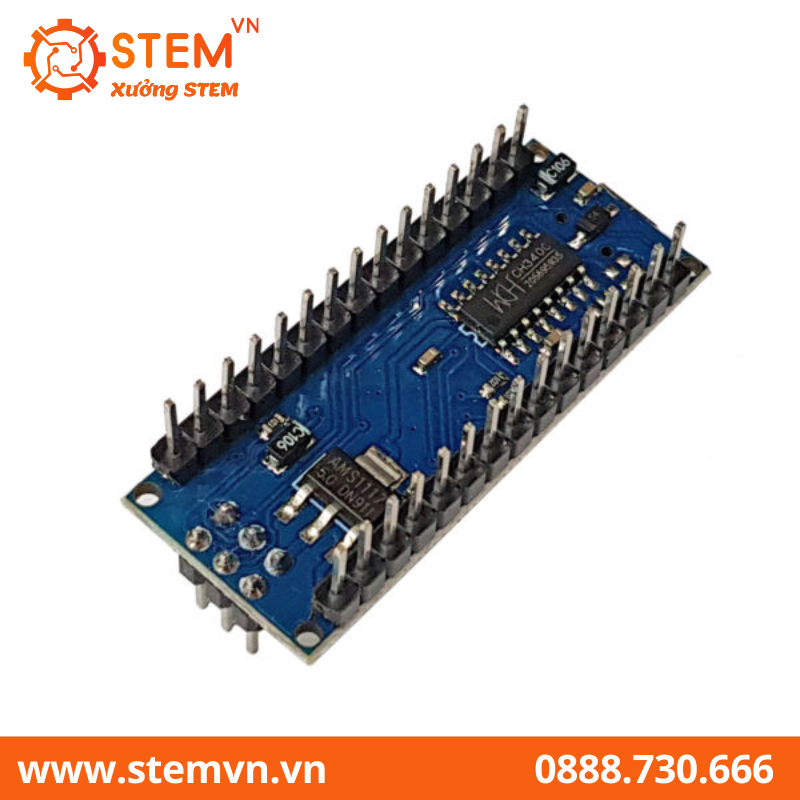

Hình ảnh sản phẩm:

Arduino Nano V3.0 ATmega328P (Không kèm dây cáp USB)
Arduino Nano V3.0 ATmega328P (Không kèm dây cáp USB)
Arduino Nano V3.0 ATmega328P
Arduino Nano V3.0 ATmega328P
Arduino Nano V3.0 ATmega328P
Arduino Nano V3.0 ATmega328P
Arduino Nano V3.0 ATmega328P
Arduino Nano V3.0 ATmega328P
