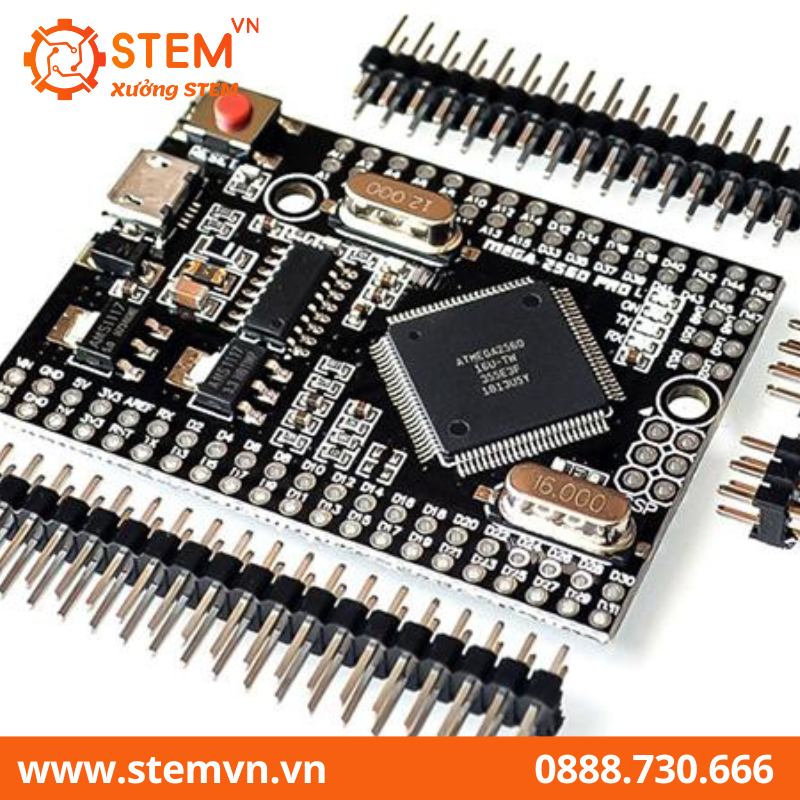

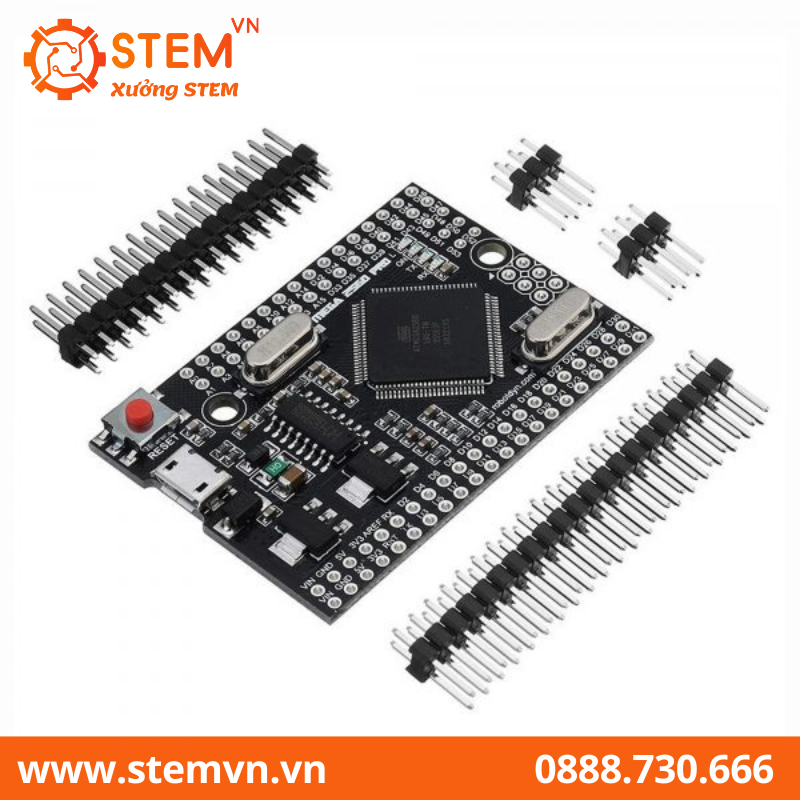

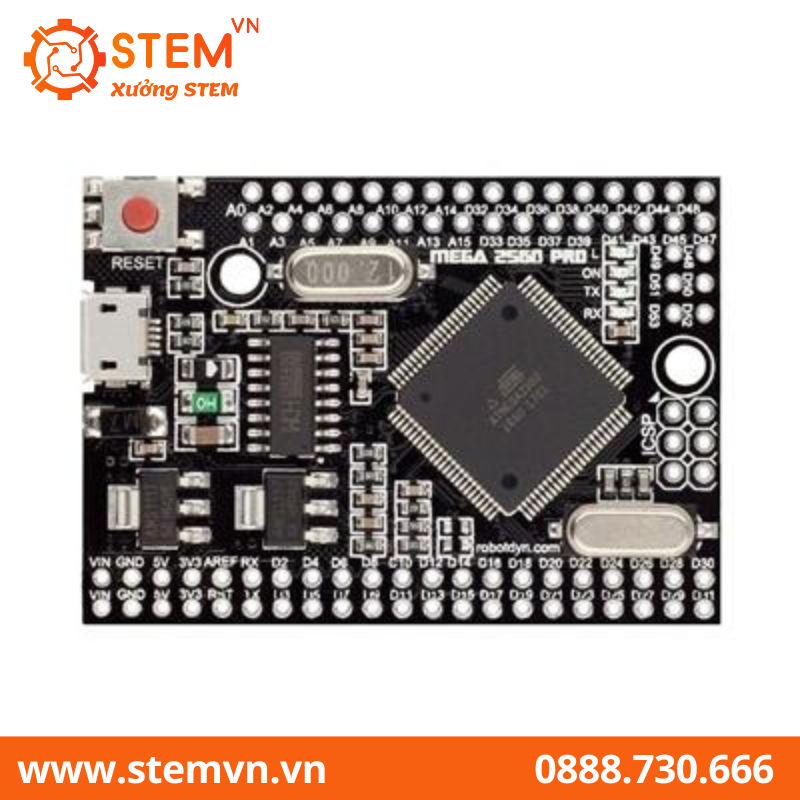

Arduino Mega 2560 Pro (Embed)

Arduino Mega 2560 Pro (Embed) là phiên bản thu gọn của Arduino Mega 2560, sử dụng chung vi điều khiển ATmega2560-16AU, thạch anh 16Mhz và bootloader nên Mạch Arduino này có chức năng, số chân GPIO và cách sử dụng tương tự như Arduino Mega 2560, mạch thích hợp cho các dự án sử dụng Arduino Mega 2560 nhưng cần độ nhỏ gọn hơn, mạch có chất lượng tốt, bền và độ ổn định cao

Arduino Mega 2560 Pro chưa bao gồm cáp kết nối. (cáp android thông dụng)

Thông số kỹ thuật:

• IC nạp và giao tiếp UART CH340G tương thích với tất cả các hệ điều hành Windows, Mac, Linux,..
• Vi điều khiển chính: ATmega2560
• Tốc độ thạch anh: 16Mhz
• Nguồn nuôi mạch: 5VDC từ cổng Micro USB.
• Nguồn ngoài từ chân Vin từ 6~9VDC.
• Dòng đầu ra chân 5VDC khi cấp nguồn từ:
• Cổng USB: 500mA
• Chân Vin: 800mA
• Tích hợp IC chuyển nguồn 3.3VDC 800mA.
• Số chân Digital: 54 (hỗ trợ 15 chân PWM)
• Số chân Analog: 16
• Dòng ra tối đa trên GPIO: 20mA
• Dung lượng bộ nhớ Flash: 256 KB, 8 KB used by bootloader.
• SRAM: 8 KB
• EEPROM: 4 KB
• Kích thước: 38 x 55mm

Sơ đồ chân Arduino Mega 2560 Pro:

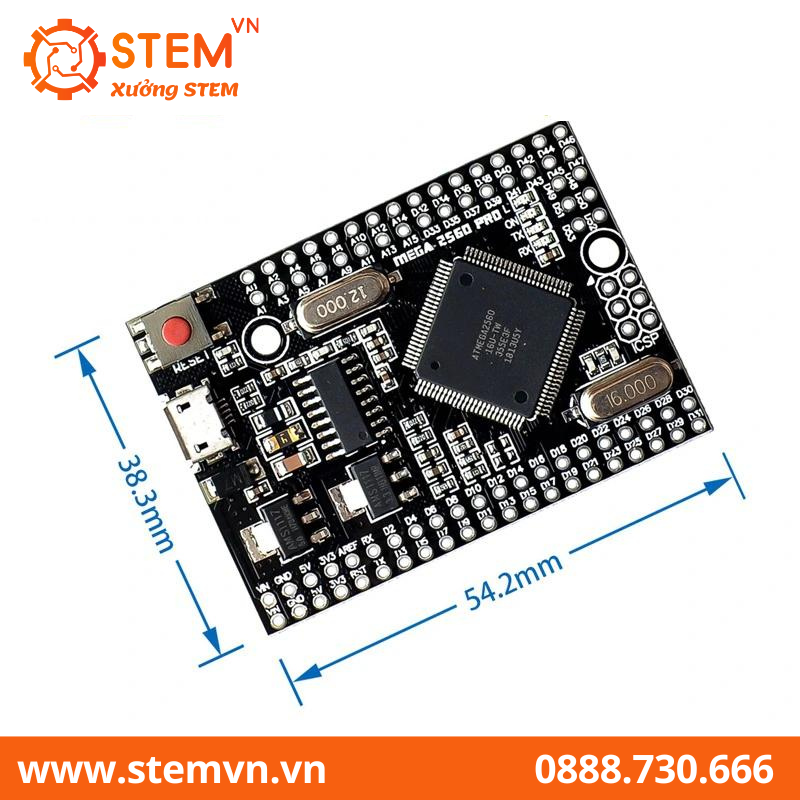

Kích thước của Arduino Mega 2560 Pro (Embed):

Tài liệu sử dụng:

• Sơ đồ chân Pinout.
• Sơ đồ mạch Shematic.
• Hướng dẫn sử dụng.
• Driver CH340G.

————————-Code Tham khảo————————-

Vào Tool -> Board Arduino / genuino mega or mega 2560

void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}
