Cặp cảm biến hồng ngoại QT30

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Cảm biến hồng ngoại QT30 dòng điện: 20mA, khoảng cách hiệu dụng: 30cm, chiều dài dây dẫn: 30cm

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến hồng ngoại QT30 loại ba dây thường mở, khoảng cách thu phát giữa 2 đầu cảm biến 30cm

Thông số kỹ thuật:

  • Điện áp: DC5V
  • Dòng điện: 20mA
  • Khoảng cách hiệu dụng: 30cm
  • Kích thước: 20 * 10 * 8MM
  • Chiều dài dây dẫn: 30cm

Sơ đồ đi dây cảm biến hồng ngoại QT30:

  • Màu đỏ: Dương
  • Màu đen: Âm
  • Màu vàng: tín hiệu

Lưu ý : không đấu ngược cực

Đầu ra dây vàng của cảm biến hồng ngoại QT30 có thể đấu thẳng vào relay

Thêm điện trở kéo lên 1K để kết nối trực tiếp với cổng IO của vi điều khiển

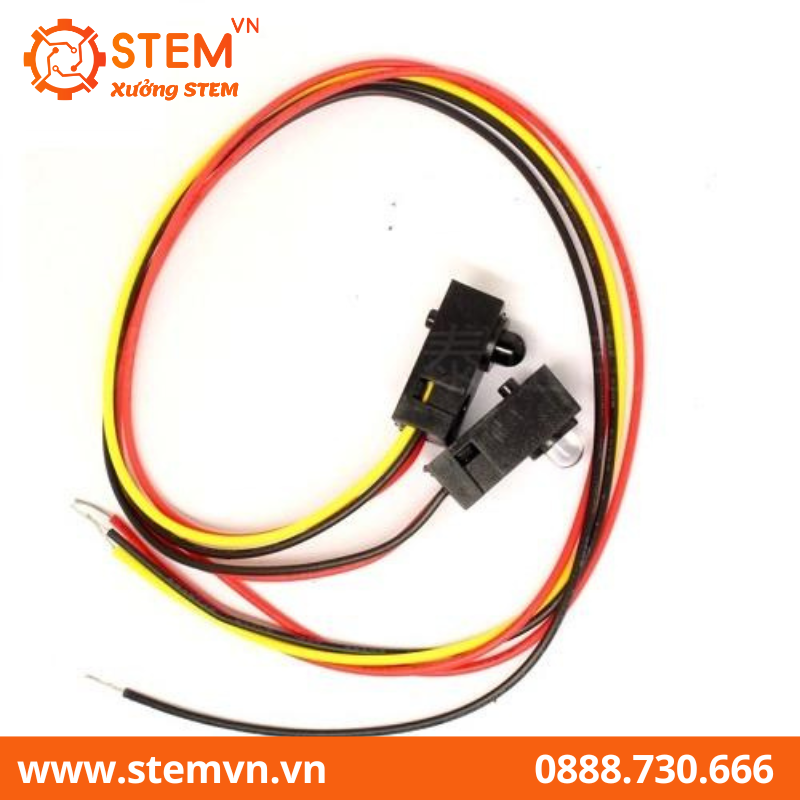

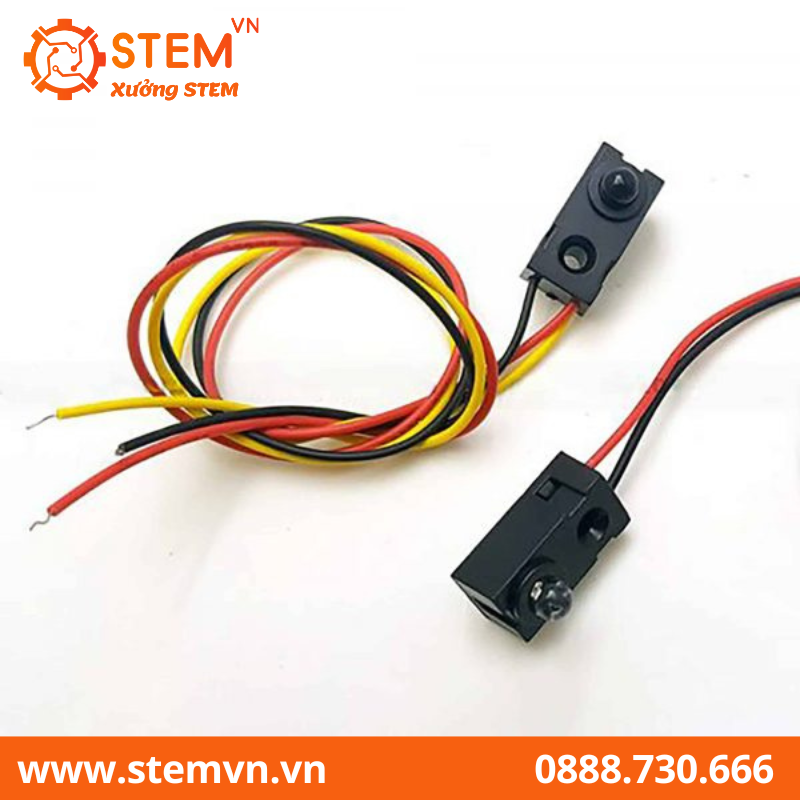

Hình cảm biến hồng ngoại QT30
