Module thu hồng ngoại 38Khz

Module thu hồng ngoại 38Khz dùng để thu những tính hiệu từ hồng ngoại phát ra từ module phát hồng ngoại hoặc tín hiệu từ các remote.

THÔNG SỐ KỸ THUẬT

Module thu hồng ngoại thu tín hiệu hồng ngoại ở tần số 38KHz.

Module thu tín hiệu hồng ngoại tốt ở khoảng cách trong vòng 10 mét, ở khoảng cách xa hơn có thể sẽ không nhận tốt được tín hiệu.

Module hoạt động ở diện áp 5V.

——————–CODE THAM KHẢO——————-

Thư viện IRremote.h

/*
 Chân data của các Module thu kết nối chân 11 của Arduino
 Mở Serial Monitor, chọn No line ending, baud 9600
 Dùng Remote hồng ngoại để kiểm tra tín hiệu
 */

#include <IRremote.h>

int RECV_PIN = 11;

IRrecv irrecv(RECV_PIN);

decode_results results;

void setup()
{
  Serial.begin(9600);
  irrecv.enableIRIn(); // Start the receiver
}

void loop() {
  if (irrecv.decode(&results)) {
    Serial.println(results.value, HEX);
    irrecv.resume(); // Receive the next value
  }
}

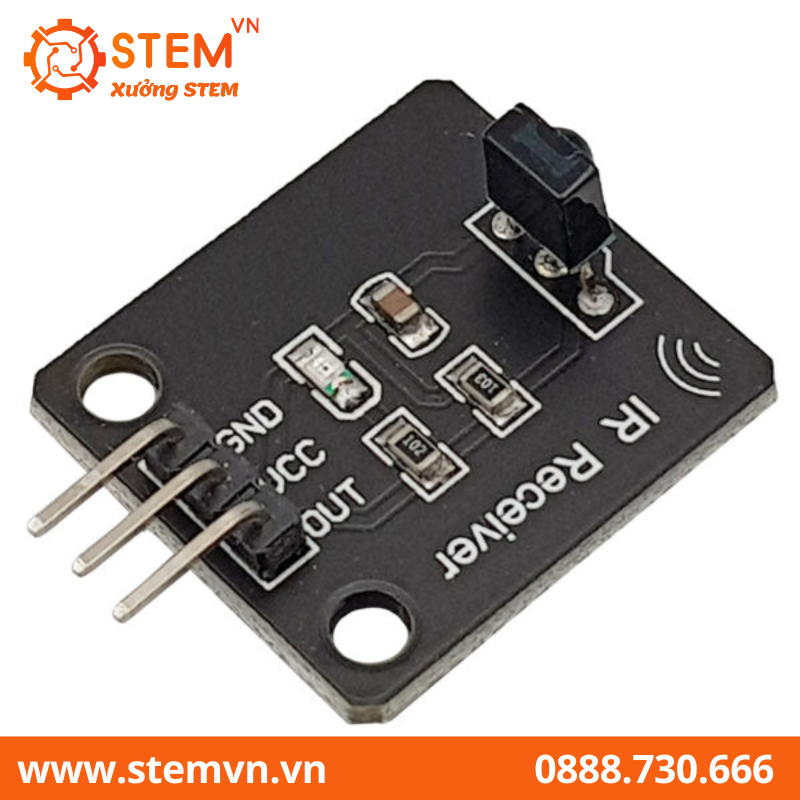

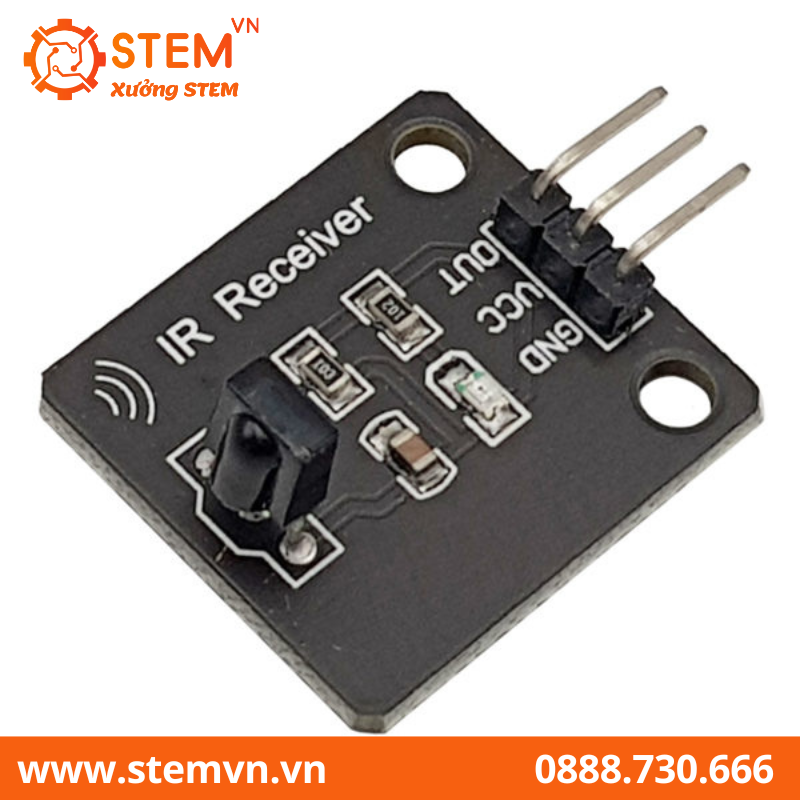

Hình module thu hồng ngoại 38Khz:
