Cảm biến vật cản gương phản xạ hồng ngoại E3F-R2C1 NPN

Cảm biến vật cản gương phản xạ hồng ngoại E3F-R2C1 NPN sử dụng ánh sáng hồng ngoại để làm việc, giúp ta phát hiện vật theo nguyên tắc thu phát qua gương.

Bộ phận phát sẽ phát ra ánh sáng hồng ngoại và truyền thẳng, ánh sáng hồng ngoại này đã được mã hóa theo một tần số nhất định nhằm tránh ảnh hưởng bới các nguồn sáng xung quanh. Nếu không có vật đi qua thì ánh sáng từ bộ phát sẽ phản xạ ngược lại qua gương (gương phản xạ là loại gương khi mà ánh sáng chiếu đến thì ánh sáng sẽ phản xạ trở lại song song với ánh sáng tới), bộ thu sẽ nhận được ánh sáng và không có tác động ở ngõ ra. Nếu có vật đi qua ánh sáng phát và thu sẽ bị gián đoạn, lúc này cảm biến sẽ thay đổi tín hiệu ngõ ra NPN.

Thông số kỹ thuật

• Model: E3F-R2C1
• Điện áp làm việc: 6-36 VDC
• Cảm biến khoảng cách: 10-300 cm
• Thời gian đáp ứng: 2ms
• Dòng điện ngõ ra: 80-300mA
• Đường kính cảm biến: 18mm
• Chất liệu: ABS
• Bảo vệ chức năng: phân cực bảo vệ, bảo vệ ngắn mạch
• Chế độ đầu ra:  NPN
• Chiều dài đường dây: 1.2 m
• Cấp độ bảo vệ: IP65

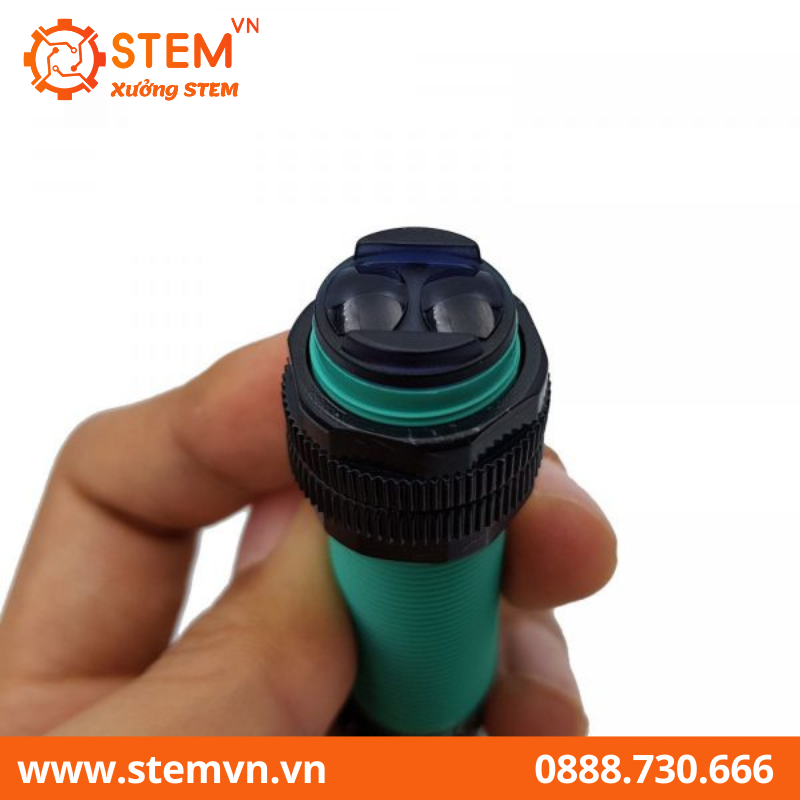

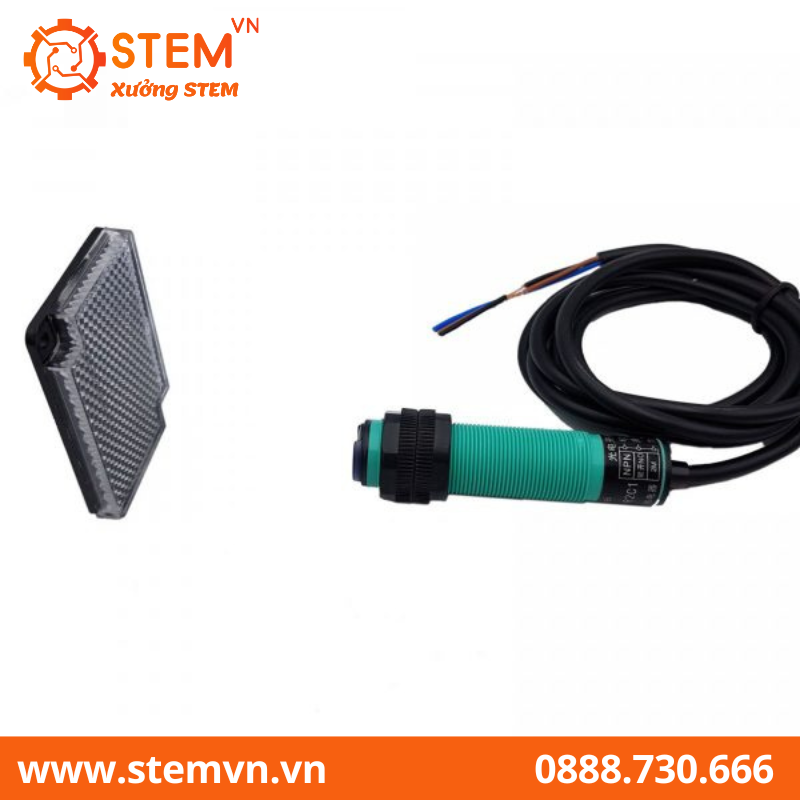

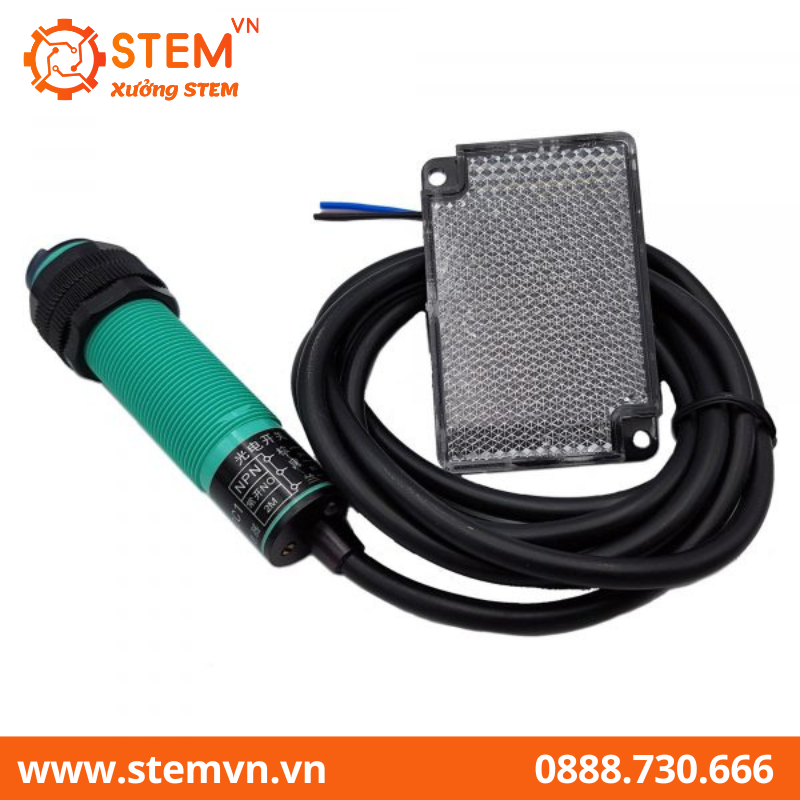

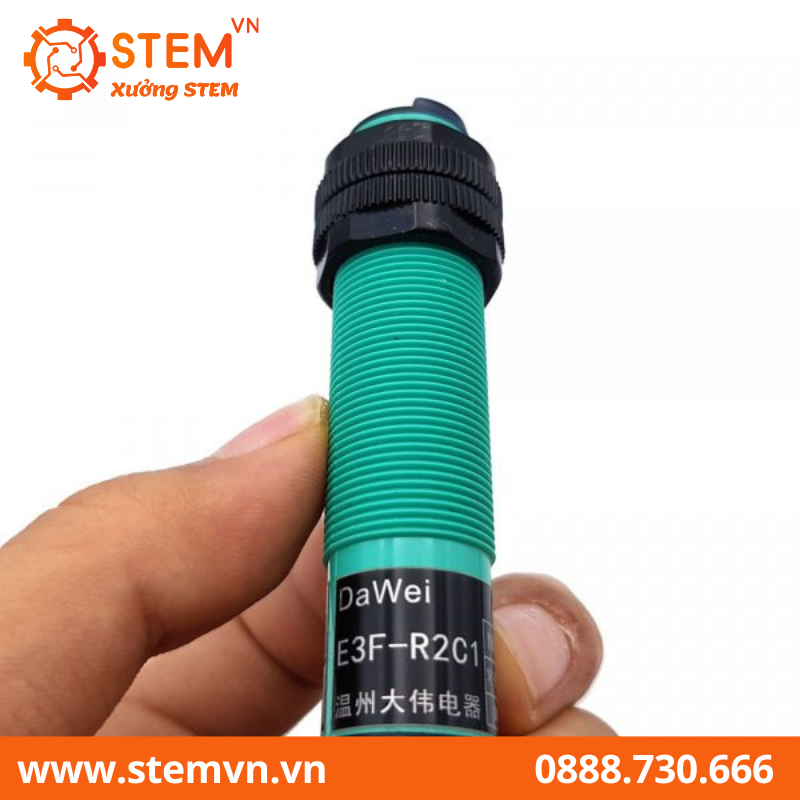

Hình ảnh của Cảm biến vật cản gương phản xạ hồng ngoại E3F-R2C1 NPN
