Cảm Biến Khí Gas LPG/CO/CH4 MQ-2

Cảm Biến Khí Gas LPG/CO/CH4 MQ-2 sử dụng phần tử SnO2 có độ dẫn điện thấp hơn trong không khí sạch, khi khí dễ cháy tồn tại, cảm biến có độ dẫn điện cao hơn, nồng độ chất dễ cháy càng cao thì độ dẫn điện của SnO2 sẽ càng cao và được tương ứng chuyển đổi thành mức tín hiệu điện.

Cảm biến khí gas MQ-2 là cảm biến khí có độ nhạy cao với LPG, Propane và Hydrogen, mê-tan (CH4) và hơi dễ bắt lửa khác, với chi phí thấp và phù hợp cho các ứng dụng khác nhau.

Cảm biến xuất ra cả hai dạng tín hiệu là Analog và Digital, tín hiệu Digital có thể điều chỉnh mức báo bằng biến trở.

THÔNG SỐ KỸ THUẬT

• Nguồn hoạt động: 5V
• Loại dữ liệu: Analog
• Phạm vi phát hiện rộng
• Tốc độ phản hồi nhanh và độ nhạy cao
• Mạch đơn giản
• Ổn định khi sử dụng trong thời gian dài

SƠ ĐỒ MẠCH CẢM BIẾN KHÍ GAS MQ2:

SƠ ĐỒ KẾT NỐI:

————————CODE THAM KHẢO————————-

/*
 * Kết nối:
 *        MQ2             Arduino
 *        VCC               5V
 *        GND               GND
 *        A0                A0
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{

  Serial.println(analogRead(A0));
  delay(1000);
}

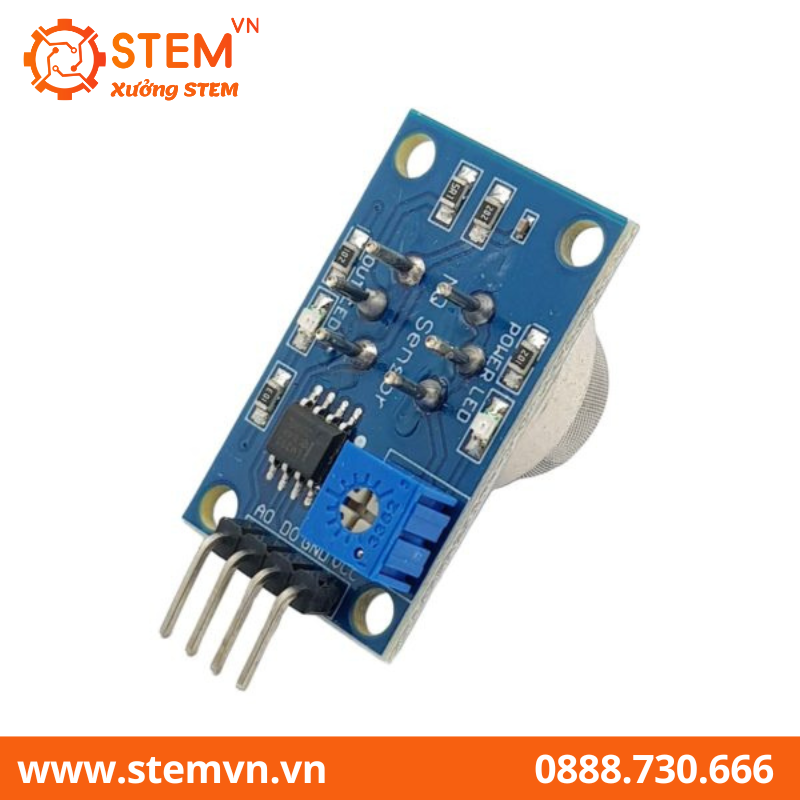

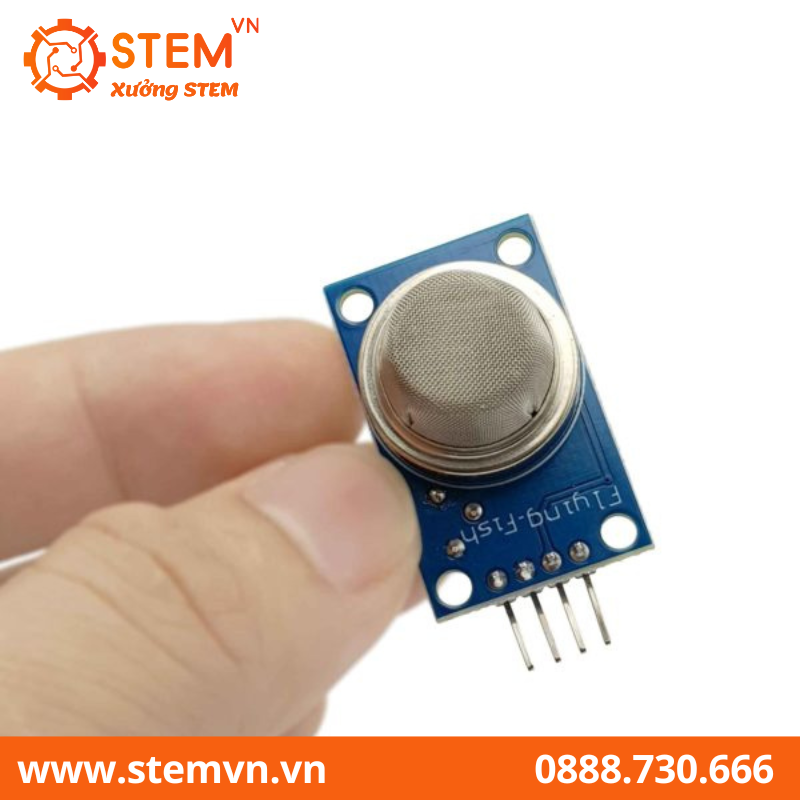

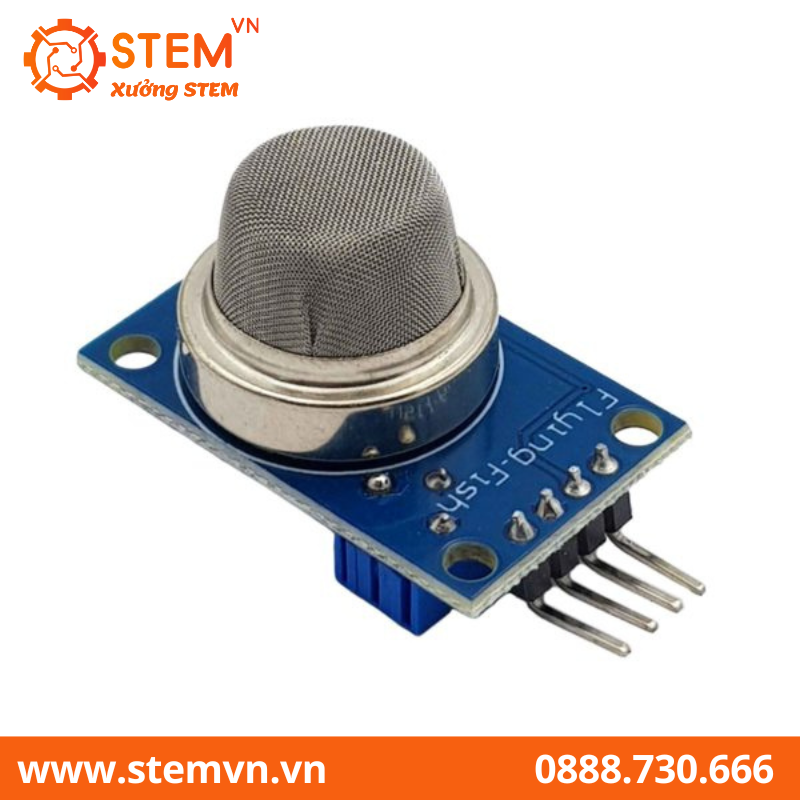

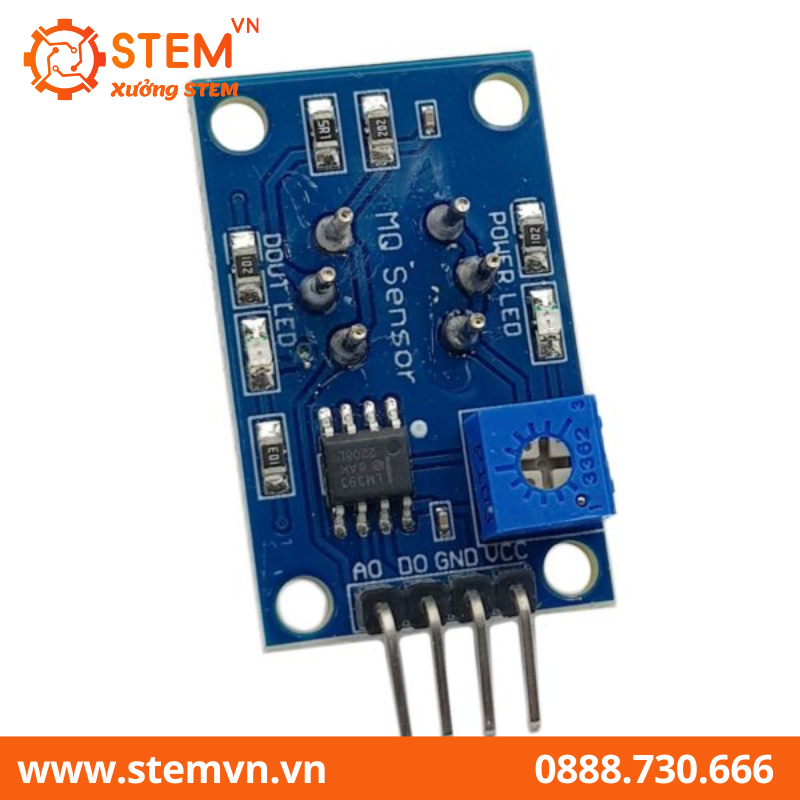

HÌNH ẢNH SẢN PHẨM:
