Cảm Biến Khí CO MQ-7

Cảm biến khí CO MQ-7 là cảm biến bán dẫn có giá rẻ có khả năng phát hiện khí carbon monoxide có nồng độ từ 10 đến 1000 ppm. Vật liệu tạo ra cảm biến là từ chất SnO2, có độ dẫn điện thấp trong không khí sạch.

Cảm biến khí CO MQ7 có độ nhạy cao và thời gian đáp ứng nhanh. Có 2 dạng tín hiệu ngõ ra là analog và digital. Cảm biến có thể hoạt động được ở nhiệt độ từ: -20 độ C đến 50 độ C và tiêu thụ dòng khoảng 150mA tại 5V. Tuổi thọ cao, chi phí thấp.

THÔNG SỐ KỸ THUẬT

• Điện áp cung cấp: 3 ~ 5V DC.
• Sử dụng chip so sánh LM393 và MQ-7.
• Hai dạng tín hiệu đầu ra (digital và analog).
• Tín hiệu analog từ 0~5V.
• Dải phát hiện từ 10 đến 1000ppm.
• Công suất tiêu thụ: khoảng 350mW.
• Nhiệt độ hoạt động: -10C đến 50C.
• Kích thước: 33 x 20 x 16mm.

SƠ ĐỒ MẠCH CẢM BIẾN KHÍ CO MQ-7:

————————CODE THAM KHẢO————————

/*
 * Kết nối:
 *        MQ7             Arduino
 *        VCC               GND
 *        GND               VCC
 *        A0                A0
 *        D0                8
 */


const int AOUTpin=A0;
const int DOUTpin=8;

int limit;
int value;

void setup()
{
  Serial.begin(9600);
  pinMode(DOUTpin, INPUT);
}

void loop()
{
  value= analogRead(AOUTpin);
  limit= digitalRead(DOUTpin);
  Serial.print("CO value: ");
  Serial.println(value);
  Serial.print("Limit: ");
  Serial.print(limit);
  delay(100);
}

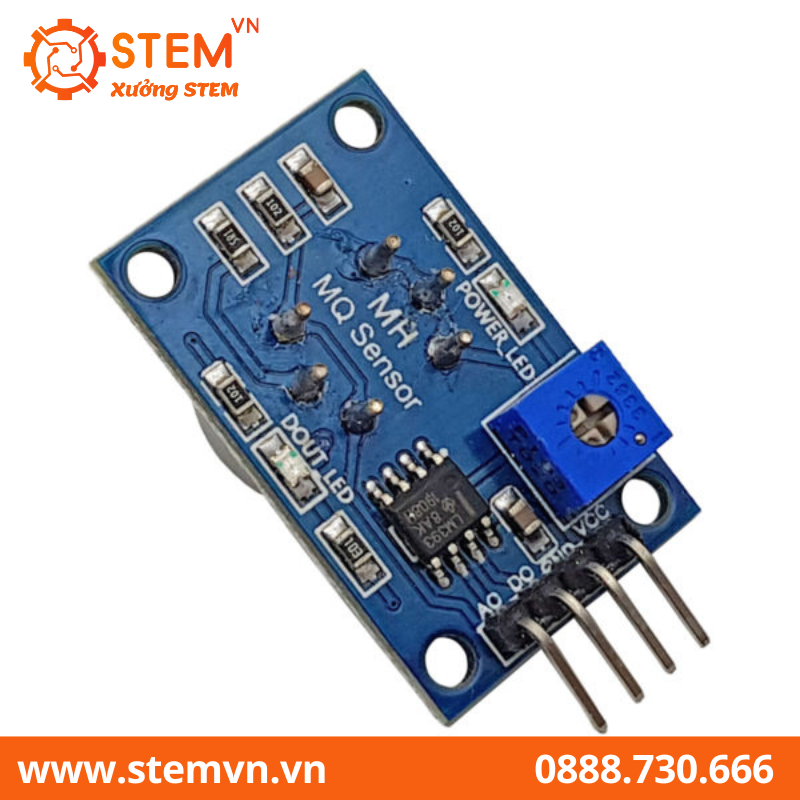

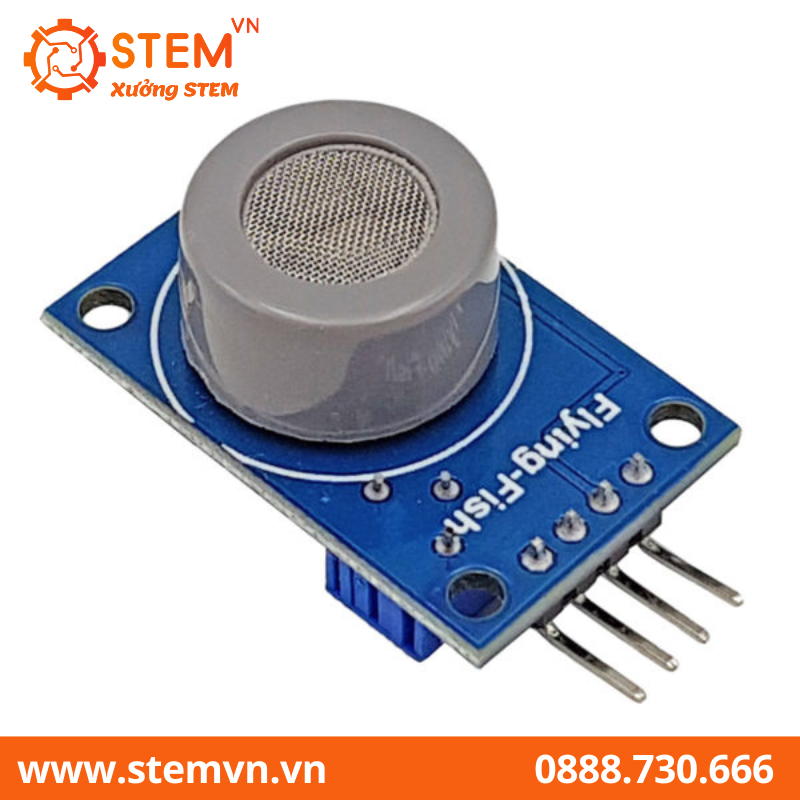

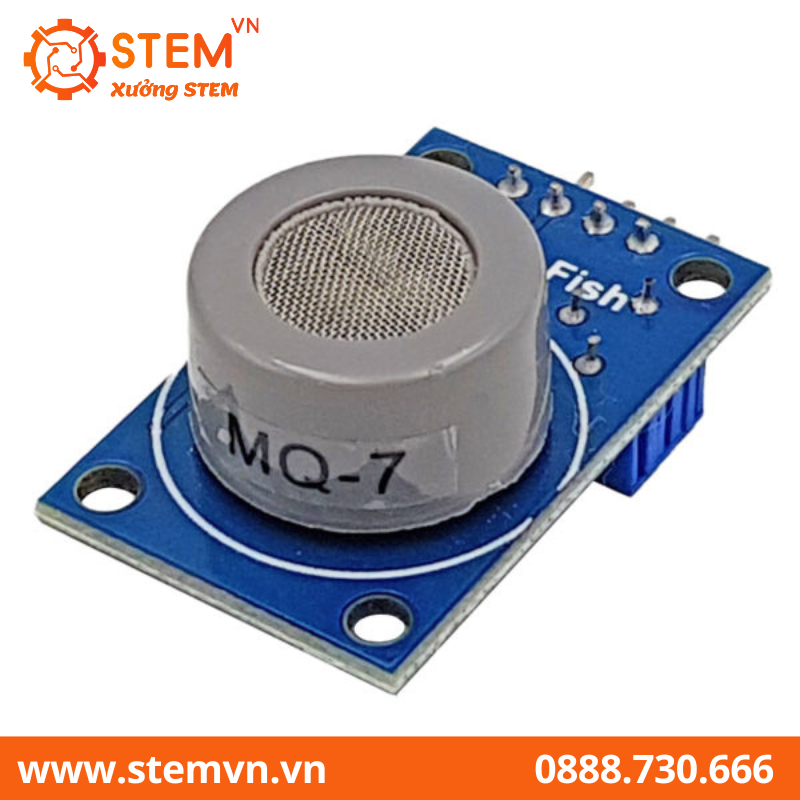

HÌNH ẢNH SẢN PHẨM:
