Cảm biến góc xoay MCU-103 SV01A103AEA01R00

Cảm biến góc xoay MCU-103 SV01A103AEA01R00 được sử dụng để xác định góc xoay từ 0 đến 333 độ, đo vị trí tuyến tính. Cảm biến góc xoay này được cấu tạo từ biến trở thiết kế theo dạng cầu phân áp nên giá trị trả về là điện áp Analog tuyến tính với góc xoay của biến trở.

Thông số kỹ thuật của Cảm biến góc xoay MCU-103 SV01A103AEA01R00

• Góc quay: 0 ~ 333 độ
• Đầu ra: điện áp tương tự Analog
• Độ tuyến tính: +- 2%
• Giá trị biến trở: 10k Ohm
• Dung kháng: +- 30%
• Nhiệt độ làm việc: -40 ~ 85 độ C
• Kích thước: 28 x 13mm
• Trọng lượng: 2g

Code đọc giá trị Cảm biến góc xoay MCU-103 SV01A103AEA01R00

long x,y;
void setup() {
  Serial.begin(9600);
}
void loop() {
  x = analogRead(A0);
  y= map(x,0,1023,0,333);
  Serial.println(y);
  delay(500);
}

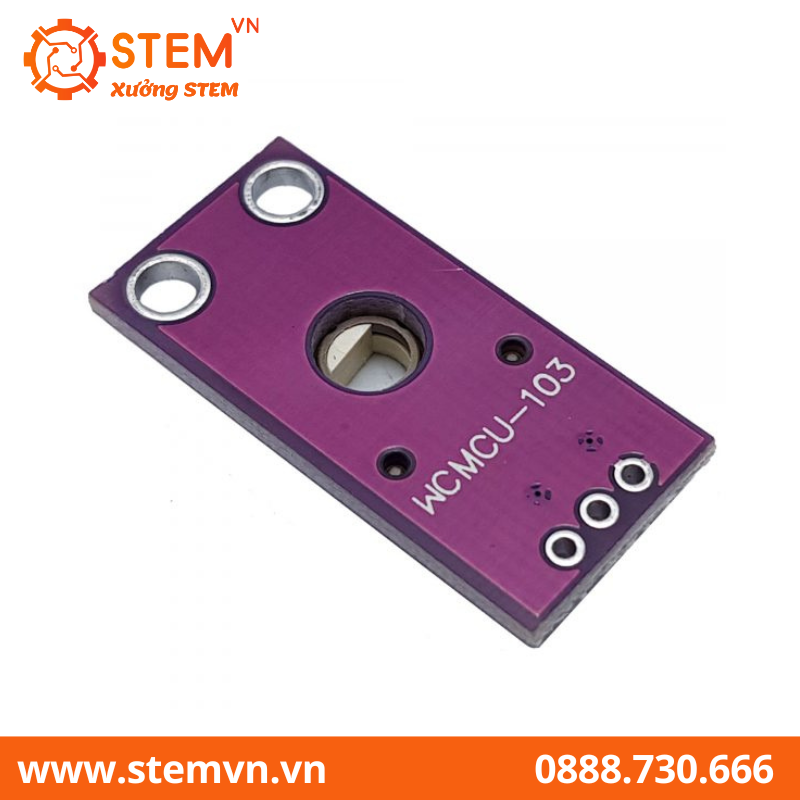

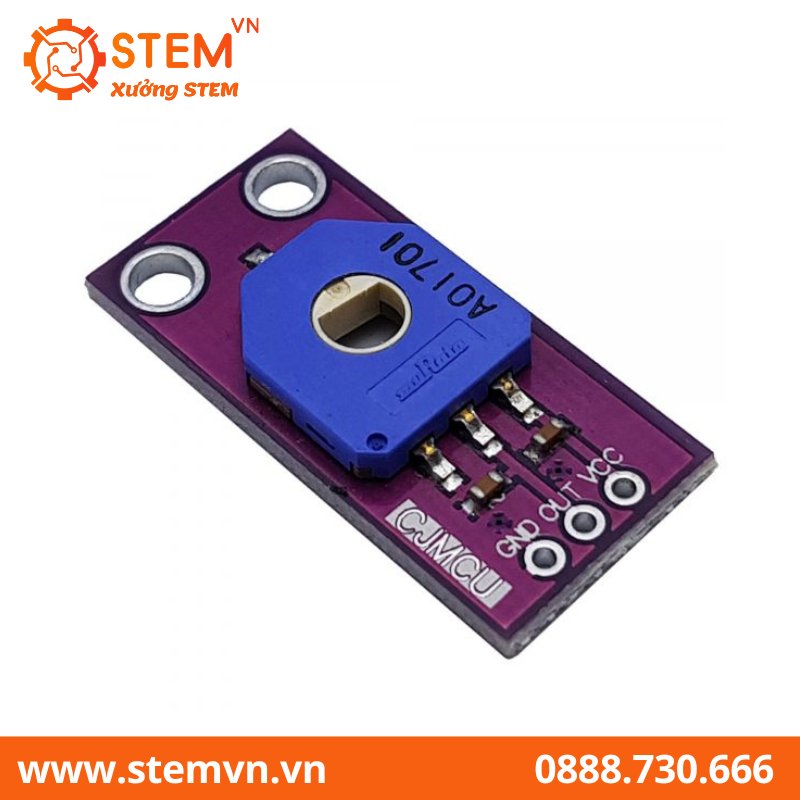

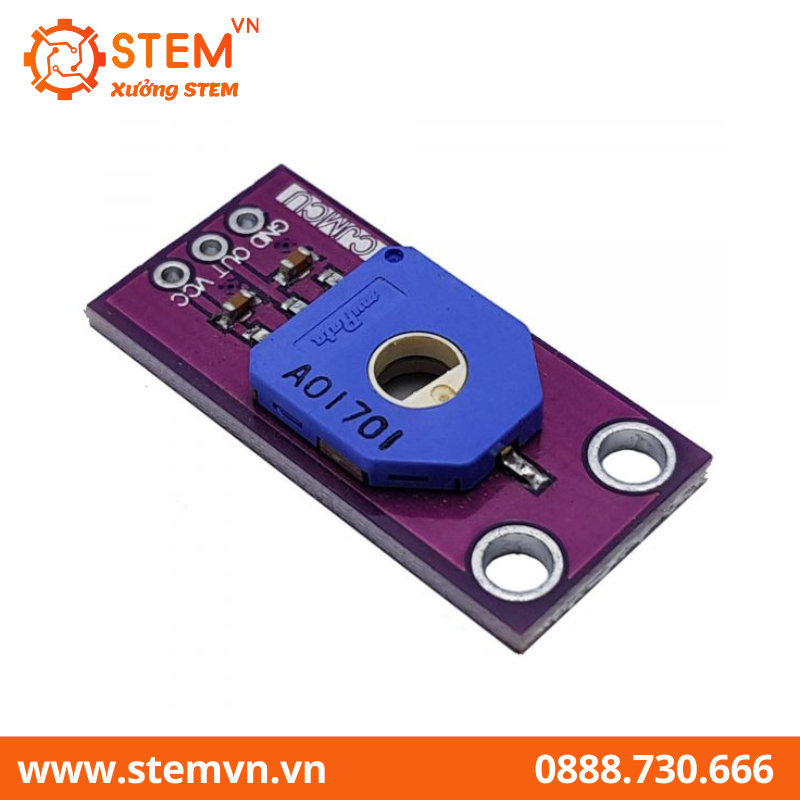

Hình của Cảm biến góc xoay MCU-103 SV01A103AEA01R00
