Cảm biến dòng điện Hall 35A WCS1800 là một cảm biến dòng hoạt động dựa trên hiệu ứng Hall. Hiệu ứng Hall nhạy cảm với từ trường, mà từ trường được sinh ra từ một dòng điện bất kỳ, do đó có thể đo cường độ dòng chạy qua một dây điện khi đưa dây này gần thiết bị đo.
Cảm biến dòng điện sẽ xuất tín hiệu analog và digital giúp bạn có thể dễ dàng kết nối với vi điều khiển. Cảm biến được thiết kế nhỏ gọn, thường được ứng dụng để phát hiện quá dòng động cơ thông minh, bảo vệ ngắn mạch, giám sát dòng điện…
Thông số kỹ thuật
- IC chính: LM393, WCS1800
- Điện áp làm việc: 5VDC
- Phạm vi phát hiện dòng điện:
- DC: +-35A
- AC: 25A
- Độ tuyến tính: K = 60mV / A
- Tín hiệu quá dòng có thể điều chỉnh bằng biến trở, độ phân giải cài đặt là: 1.5A
- Đèn báo tín hiệu quá dòng ngõ ra
- Kích thước: 36.7 x 31.5 x 22mm
- Trọng lượng: 10g
Code tham khảo: https://drive.google.com/file/d/1yUlDKqG45IWBG5FZ_v-dbkR0vmGrNqxQ/view?usp=sharing
Sơ đồ nguyên lý

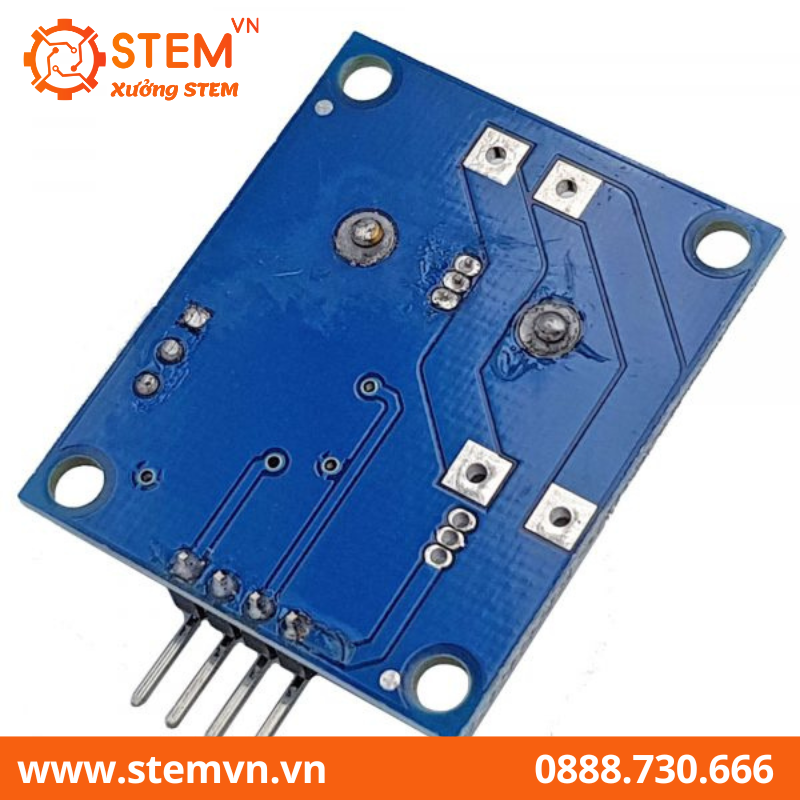

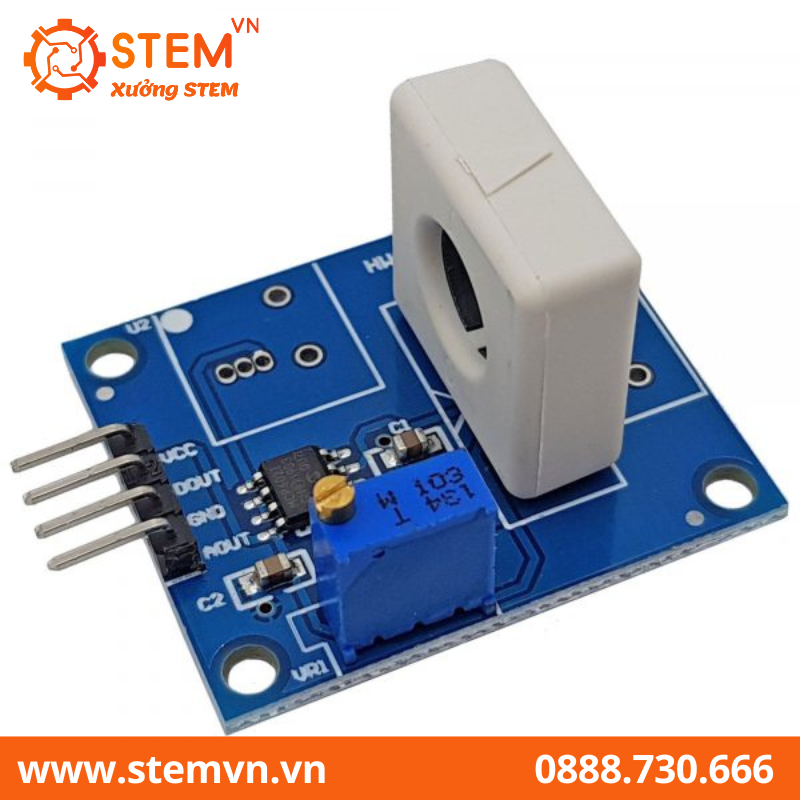

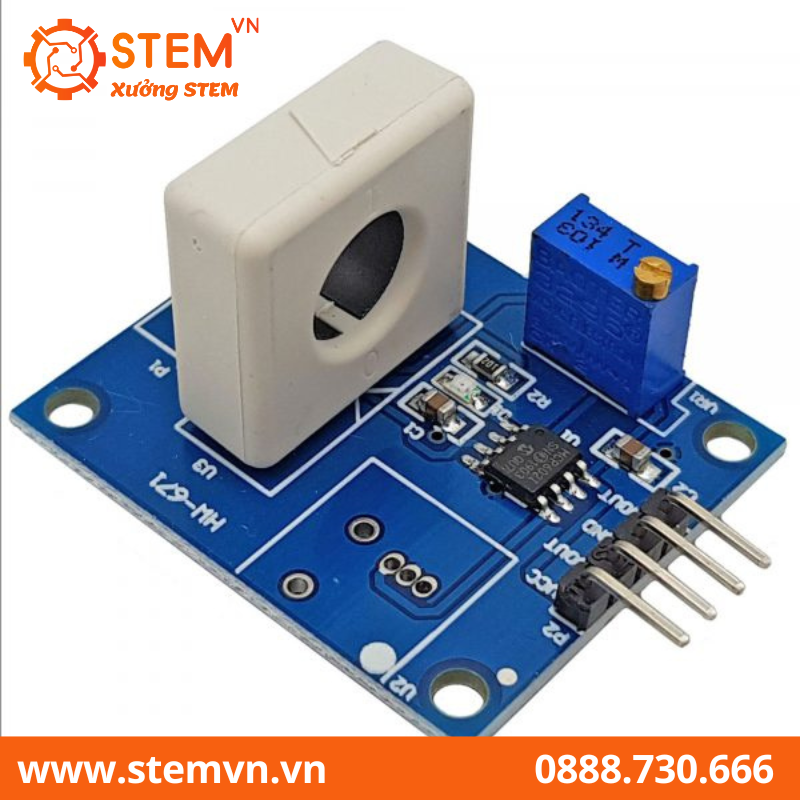

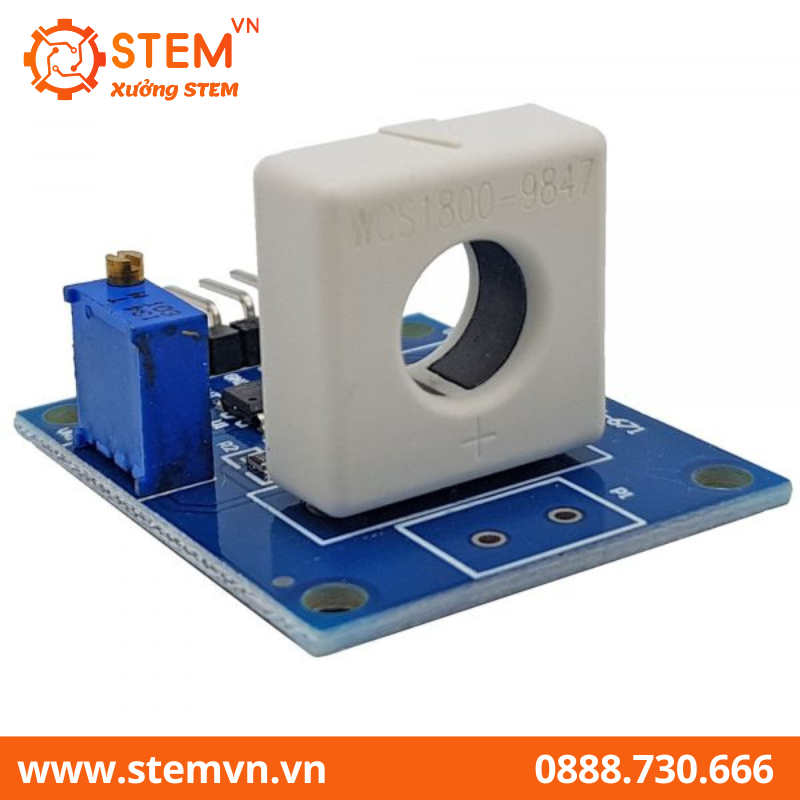

Hình Cảm biến dòng điện DC/AC Hall 35A WCS1800
