Công tắc cảm biến quá dòng AC 5A module có tác dụng ngắt những thiết bị AC khi mà dòng tiêu thụ của thiết bị đột ngột lên cao hơn dòng cài đặt. Dòng điện có thể điều chỉnh từ 5A trở xuống.
Thông số kỹ thuật
- Điện áp nuôi: 12VDC
- Điện áp đóng ngắt: 220V
- Dòng chịu tải qua relay tối đa 10A
- Tần số dòng điện: 20Hz -400Hz
Sơ đồ đấu dây
Sơ đồ cơ bản: Ở sơ đồ này khi dòng điện vượt quá dòng định mức mạch sẽ ngắt không cho động cơ chạy, nhưng sau 1-2s sẽ cấp nguồn lại cho động cơ chạy, nếu quá dòng mạch sẽ lặp lại các bước trên
Sơ đồ nâng cao: Ở sơ đồ này có sử dụng thêm mạch kích relay bằng tín hiệu https://nshopvn.com/product/kich-hoat-relay-bang-nut-nhan-jk06b-v2-0/, khi quá dòng định mức mạch sẽ ngắt nguồn của động cơ cho đến khi toàn mạch điều khiển được ngắt nguồn và khởi động lại, tránh được tình trạng bật tắt nhiều lần của mạch cơ bản. Mạch kích tín hiệu relay có thể thay thế bằng các mạch trễ có tín hiệu kích khác: https://nshopvn.com/search/?s=tr%E1%BB%85

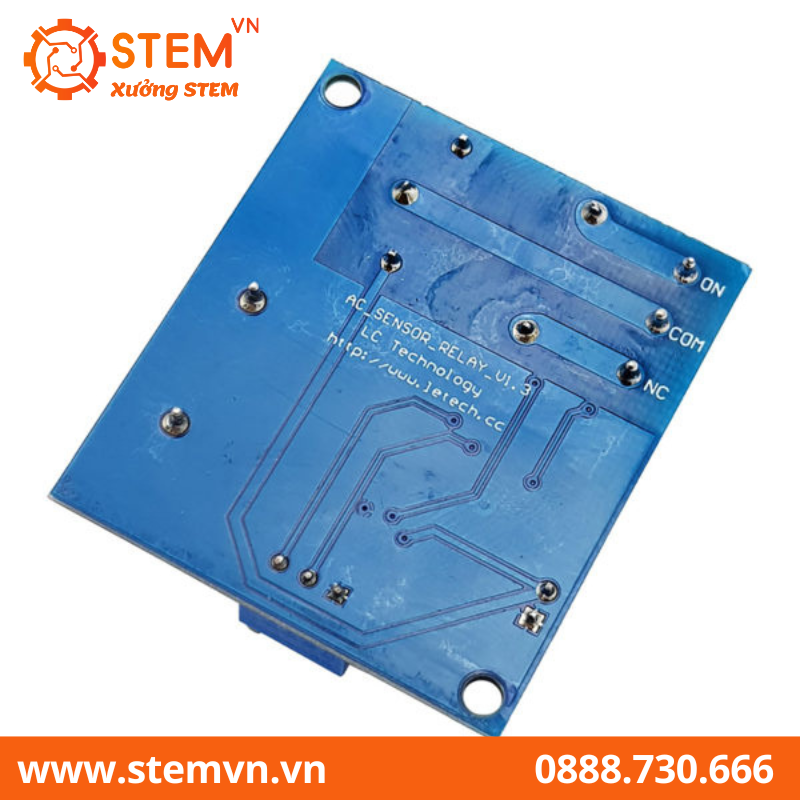

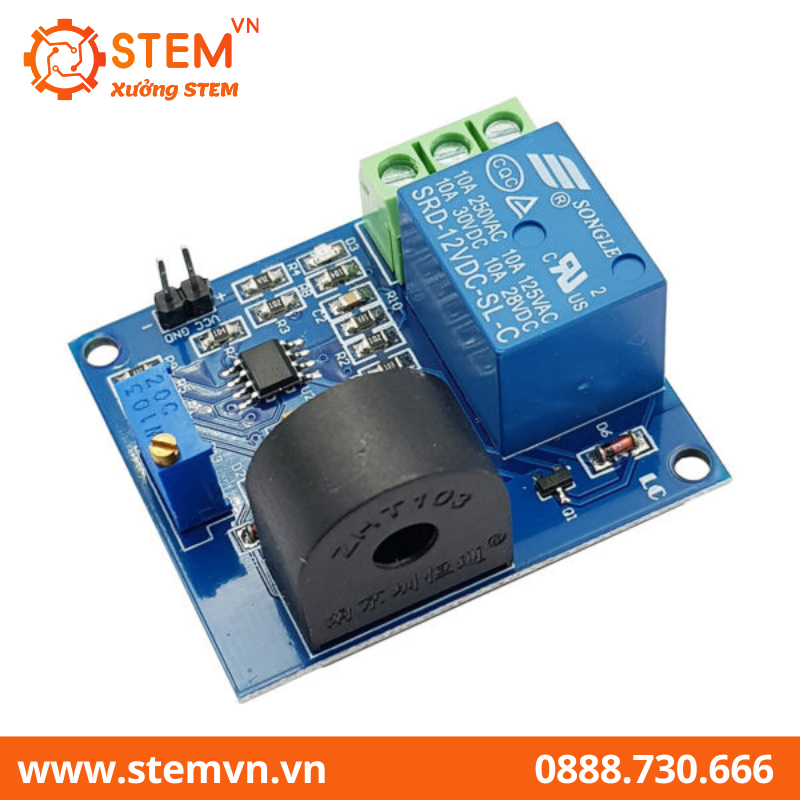

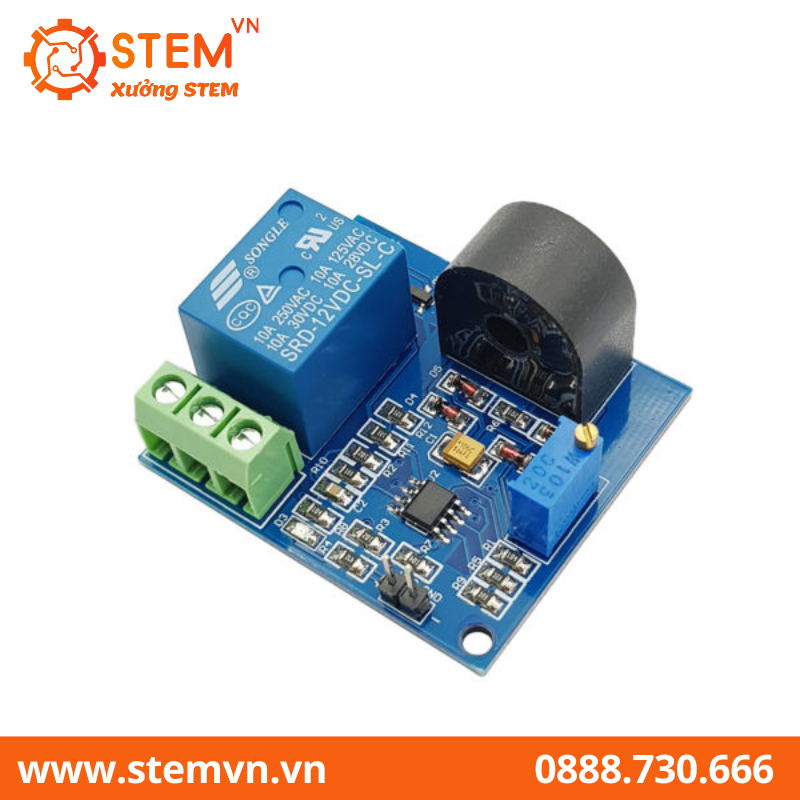

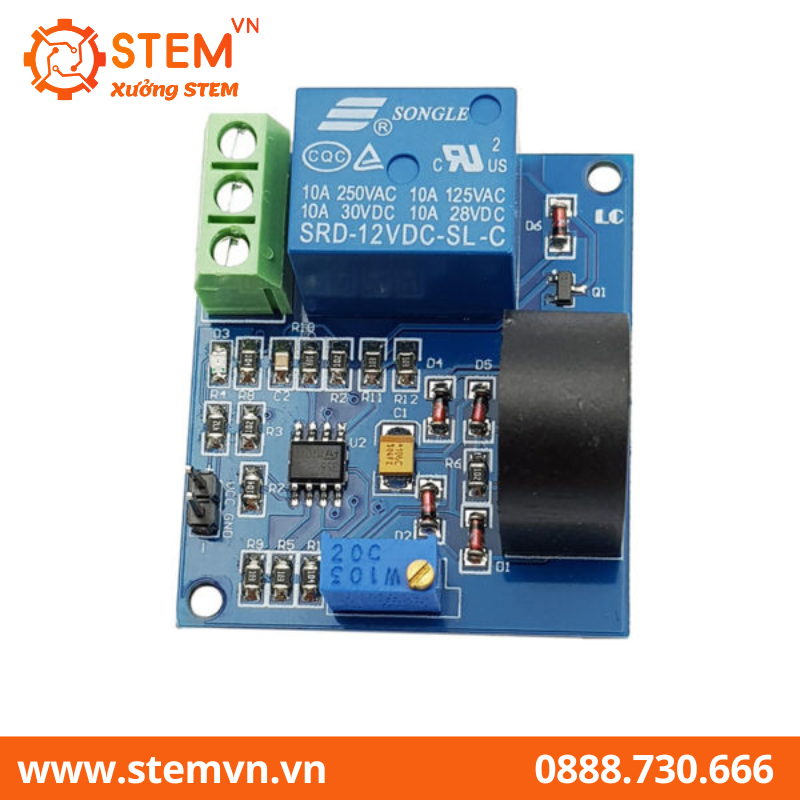

Hình ảnh của Công tắc cảm biến quá dòng AC 5A
