Module Encoder 100 xung

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Đĩa encoder 100 xung hỗ trợ 2 xung A, B ngõ ra với nguồn cấp 5V thích hợp với các ứng dụng điều khiển chính xác động cơ.

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Module encoder 100 xung với ngõ ra 2 xung AB NPN kèm đĩa quay 100 xung giúp nhận biết tốc độ hướng quay của động cơ ứng dụng làm mô hình robot

Thông số kỹ thuật của vòng quay

  • Số lỗ: 100 lỗ
  • Đường kính ngoài: 22mm
  • Đường kính lỗ trong: 3.5mm
  • Độ dày: 0.3mm
  • Chất liệu: Thép hợp kim
  • Quy trình sản xuất: Cắt laser

Thông số kỹ thuật của cảm biến

  • Nhà sản xuất cảm biến: HP (Hewlett Packard) Mỹ
  • Điện áp cung cấp: 5V (có thể sử dụng 3.3V) (nếu sd 5V cần phải nối tiếp với trở 120 Ohm)
  • Tín hiệu đầu ra 2 kênh A B NPN: cần phải kéo trở lên mức cao để sử dụng.

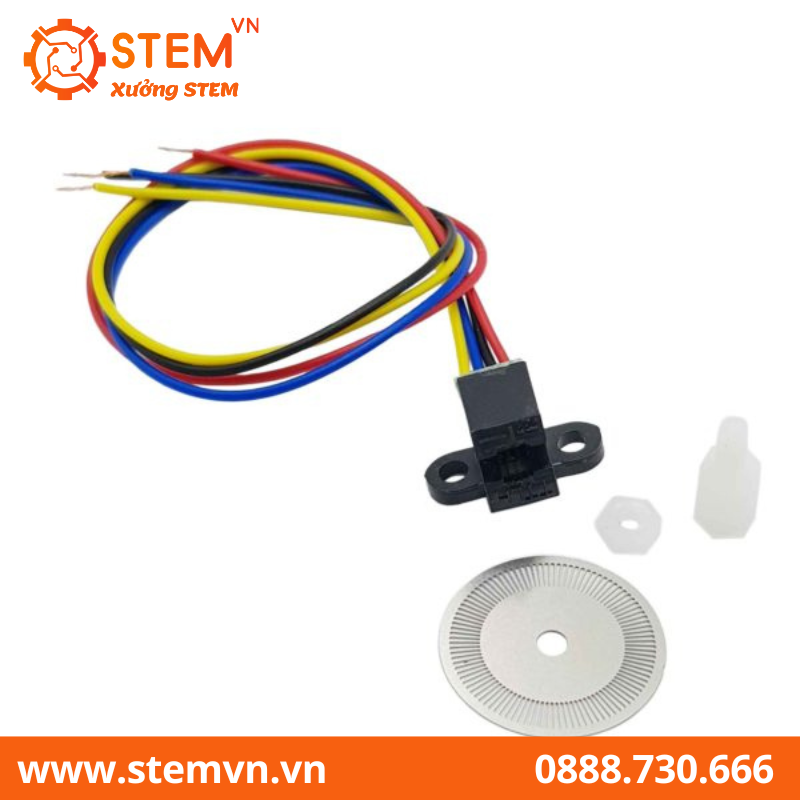

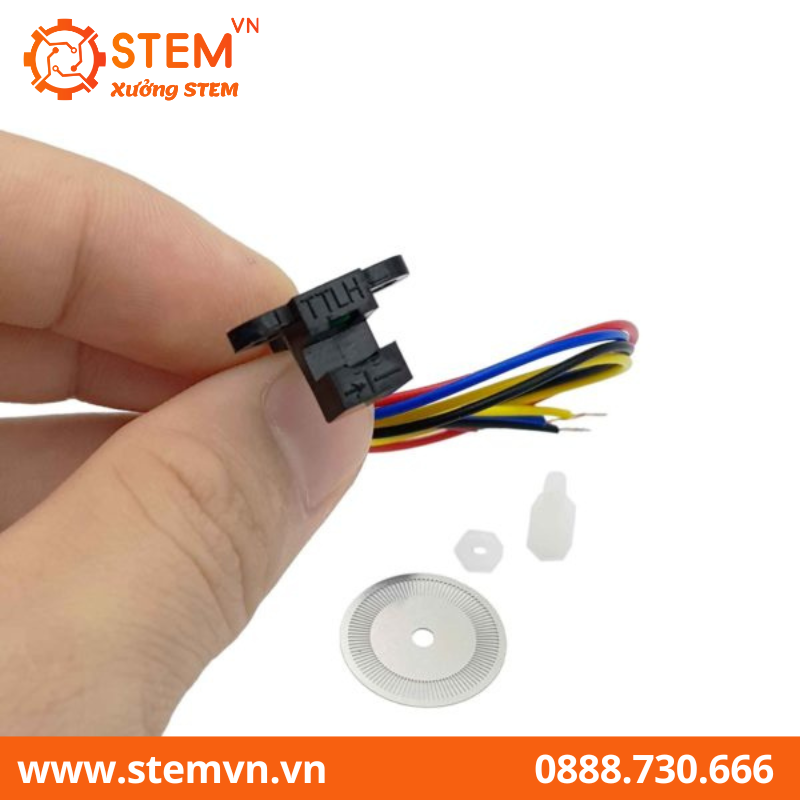

Hình ảnh sản phẩm

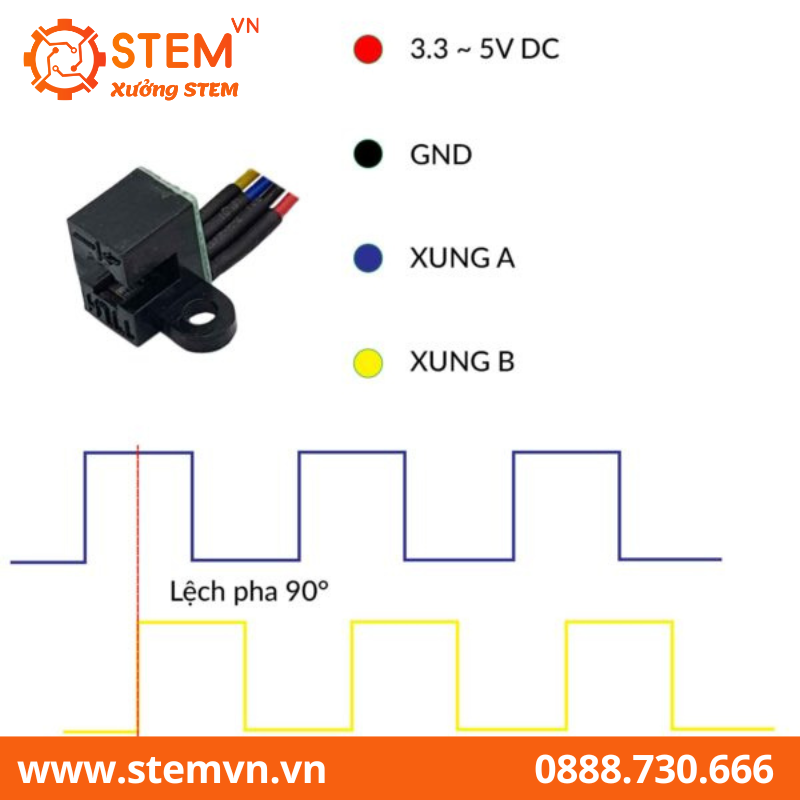

Sơ đồ chân và dạng xung của Module Encoder 100 xung

——————-CODE THAM KHẢO——————-

/*
 * Kết nối:
 *          Module              Arduino
 *            Đỏ                  5V
 *            Đen                 GND
 *            Xanh                2
 *            Vàng                3
 *
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.print(digitalRead(2));
  Serial.println(digitalRead(3));
}

Trên tay Module Encoder 100 xung
Module Encoder 100 xung
