Module Cảm Biến Dò Line Đơn TCRT5000

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Cảm biến dò line đơn TCRT5000 Nguồn cung cấp: 5VDC, Dòng điện tiêu thụ: <10mA, Mức tín hiệu ngõ ra: TTL

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm biến dò line đơn có thể dùng để phát hiện line trắng và đen. Mạch sử dụng cảm biến hồng ngoại TCRT5000 với khoảng cách phát hiện từ 1~25mm giúp dễ dàng trong quá trình cài đặt module lên thiết bị. Mạch cảm biến dò line đơn thích hợp dùng cho các thiết bị cần di chuyển theo line, thiết bị phát hiện màu trắng, đen,…

THÔNG SỐ CẢM BIẾN DÒ LINE ĐƠN

  • Nguồn cung cấp: 5VDC.
  • Mạch sử dụng chip so sánh LM393.
  • Dòng điện tiêu thụ: <10mA.
  • Dải nhiệt độ hoạt động: 0oC ~ 50oC.
  • Ngõ giao tiếp: 3 dây VCC, GND, DO
  • Mức tín hiệu ngõ ra: TTL.
  • Kích thước: 3.2 x 1.4mm.

SƠ ĐỒ KẾT NỐI:



——————-CODE THAM KHẢO——————-

/*
 * Kết nối:
 *          VCC      -----      5V (Arduino)
 *          D0       -----      3 (Arduino)
 *          GND      -----      GND (Arduino)
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(3));
}

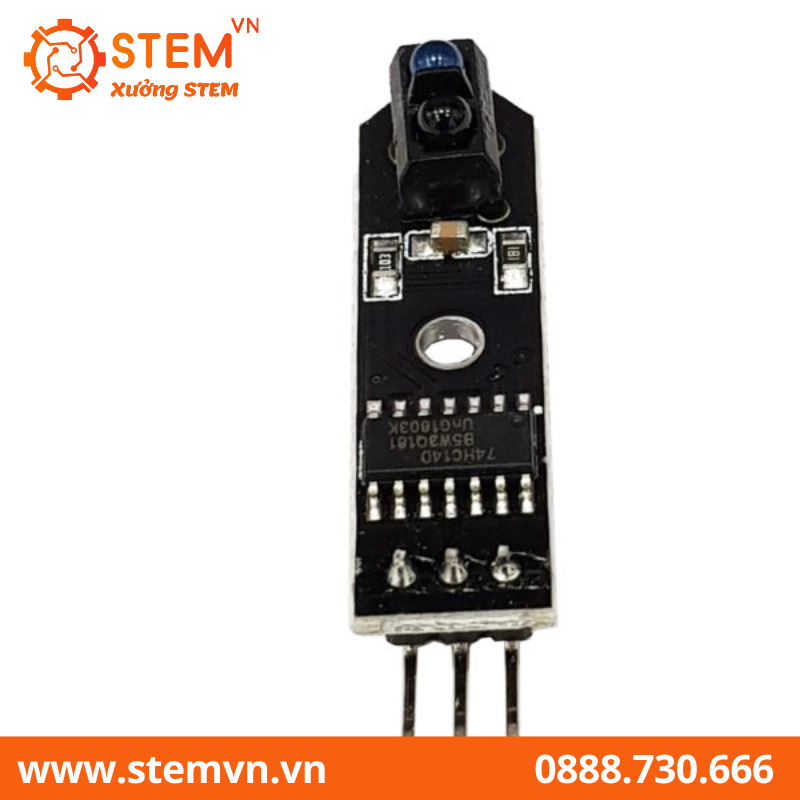

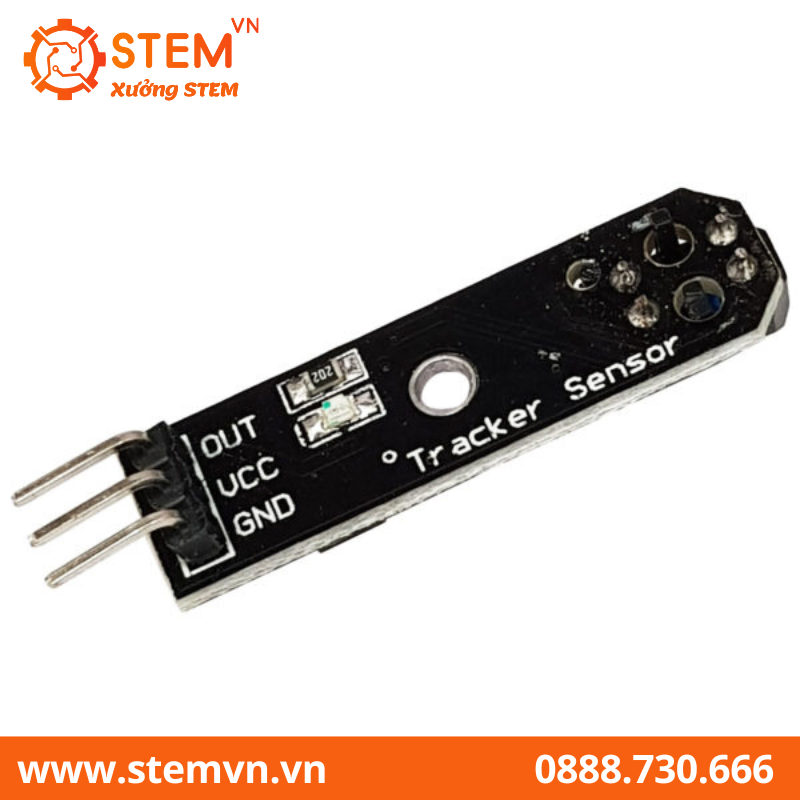

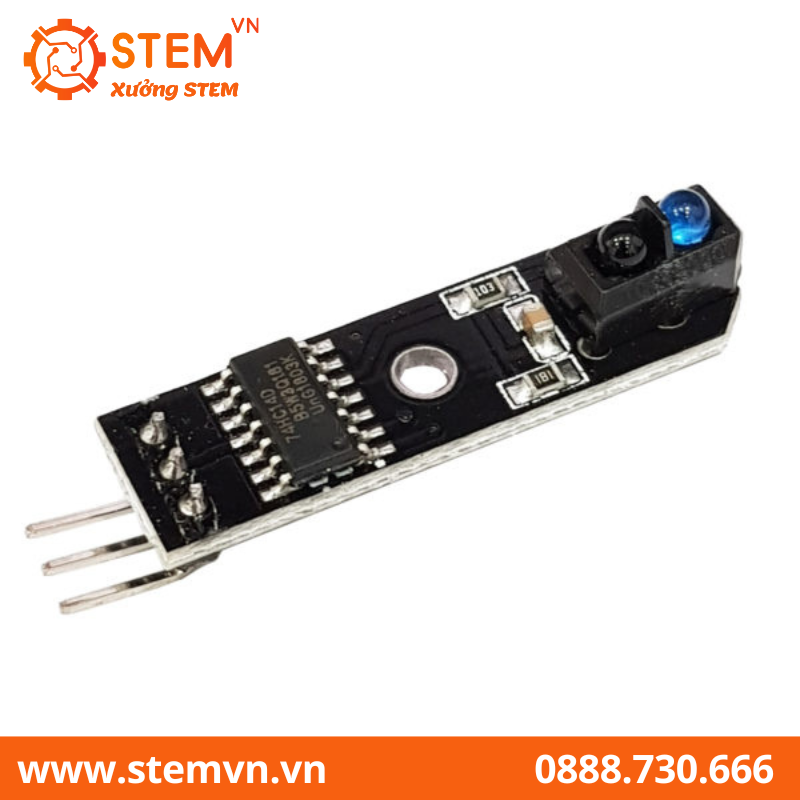

HÌNH ẢNH SẢN PHẨM:


Module Cảm Biến Dò Line Đơn TCRT5000
Module Cảm Biến Dò Line Đơn TCRT5000
Module Cảm Biến Dò Line Đơn TCRT5000
Module Cảm Biến Dò Line Đơn TCRT5000
Module Cảm Biến Dò Line Đơn TCRT5000
