Mạch STM8S103F3P6

Mã sản phẩm: (Đang cập nhật...)

Thương hiệu: cập nhật

80.000₫

– IC chính : STM8S103F3P6
– Hỗ trợ chế độ debug SWIM
– Bộ nhớ: 8KB Flash, Ram: 1KB
– EEPROM: 640 Bytes ( STM8S003F3P6 là 128 Bytes )
– Điện áp đầu vào: chân nguồn: 4.5 ~ 15VDC, cổng micro: 5VDC
– Tốc độ CPU: 16MHz, 1 timer 8-bit (IC-OC-PWM). 2 timer 16-bit (IC-OC-PWM). 5 x 10 bit ADC
– Giao tiếp UART, Giao tiếp SPI với tốc độ lên đến 8Mbit/s, Giao tiếp I2C với tốc độ lên đến 400Kbit/s.

Gọi ngay 0888.730.666 để được giải đáp mọi thắc mắc

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Thông tin sản phẩm
Hướng dẫn

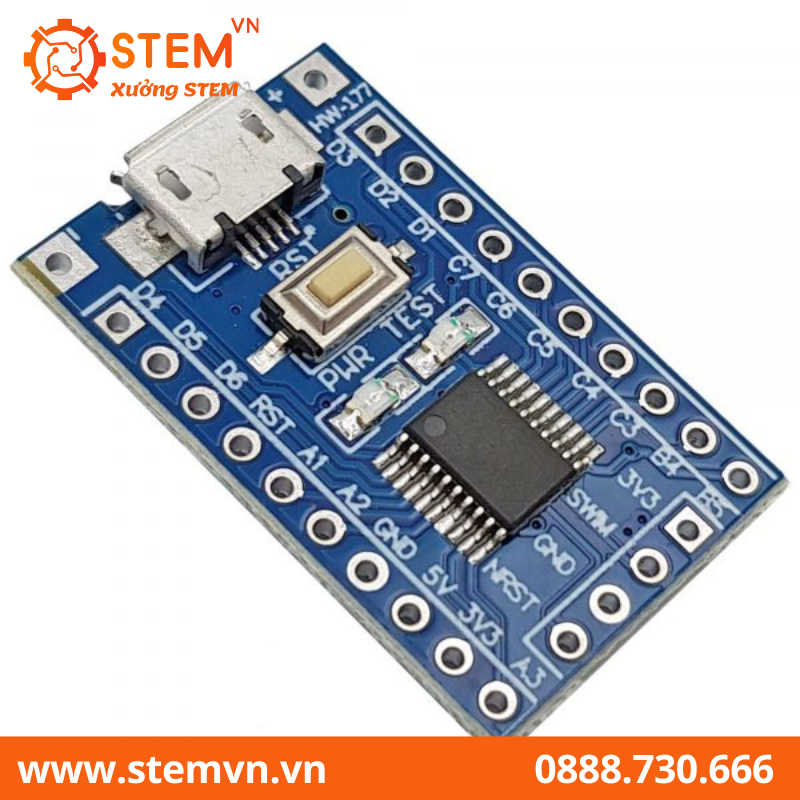

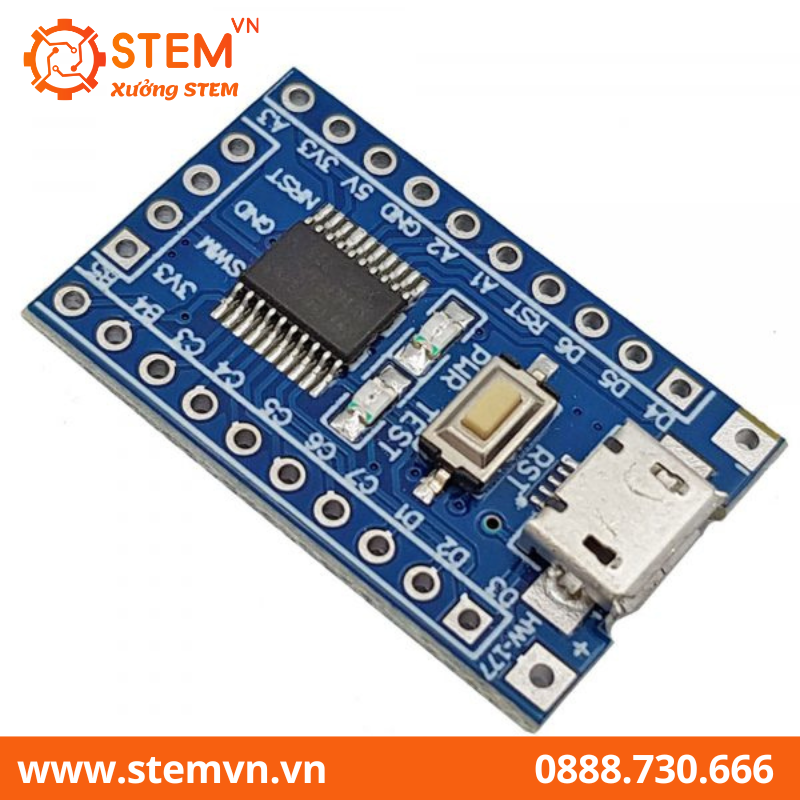

Mạch STM8S103F3P6 sử dụng chip STM8S103F3P6 của hãng STMicroelectronics. STM8S103 là dòng vi điều khiển 8-bit hỗ trợ bộ nhớ Flash 8 Kbytes cộng với bộ nhớ EEPROM tích hợp. Chúng cung cấp các lợi ích như: Hiệu suất cao, tốc độ ổn định, độ bền cao, giảm giá thành hệ thống. Có thể ghi xóa chương trình lên đến 100.000 lần nhờ tích hợp thêm bộ nhớ EEPROM bên trong. Tần số hoạt động 16MHz, watchdog độc lập với nguồn xung clock riêng biệt.

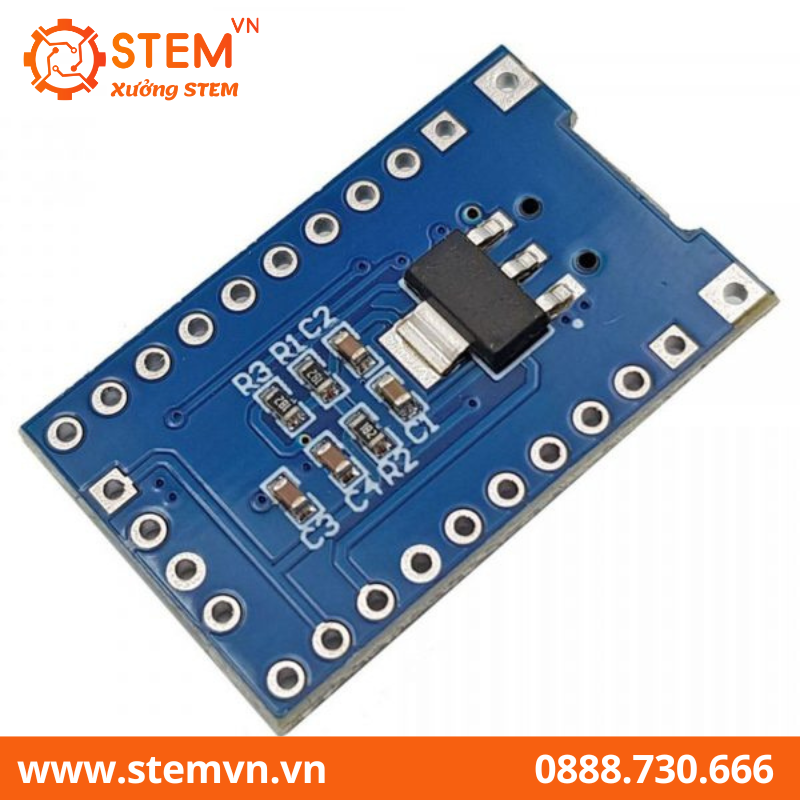

Module được cấp nguồn bởi microUSB 5V, SWIM hoặc chân nguồn, board bao gồm AMS1117-3.3V LDO để chuyển đổi USB 5V thành 3V3 VDD.

Trên Board Arduino còn có 1 LED nguồn, 1 LED được nối với chân B5 và nút reset.

Thông số kỹ thuật của Mạch STM8S103F3P6

IC chính: STM8S103F3P6
Điện áp đầu vào:
- Chân nguồn: 4.5 ~ 15VDC
- Cổng micro: 5VDC
Bộ nhớ: 8KB Flash
Ram: 1KB
Tốc độ CPU: 16MHz, 1 timer 8-bit (IC-OC-PWM). 2 timer 16-bit (IC-OC-PWM). 5 x 10 bit ADC
EEPROM: 640 Bytes (STM8S003F3P6 là 128 Bytes)
Hỗ trợ chế độ debug SWIM
Giao tiếp UART
Giao tiếp SPI với tốc độ lên đến 8Mbit/s.
Giao tiếp I2C với tốc độ lên đến 400Kbit/s.
Trọng lượng: 5g

Datasheet: https://www.st.com/resource/en/datasheet/stm8s103f3.pdf

Tải phần mềm IAR tại: https://www.iar.com/iar-embedded-workbench/

Tải thư viện tại: https://www.st.com/en/embedded-software/stsw-stm8069.html
