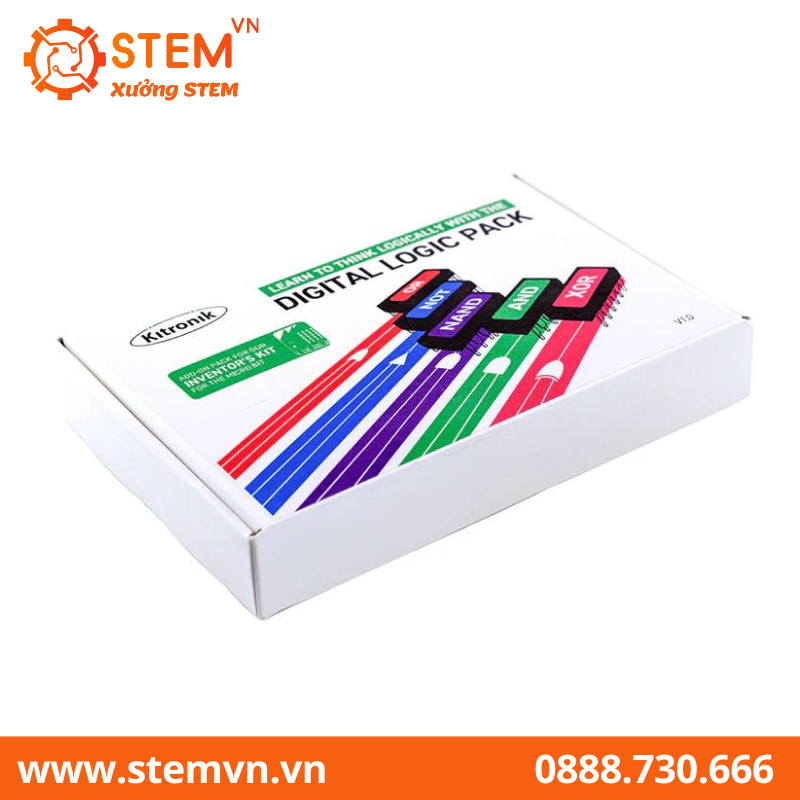

Bộ học tập Microbit Kitronik Digital Logic

Bộ học tập Microbit Kitronik Digital Logic

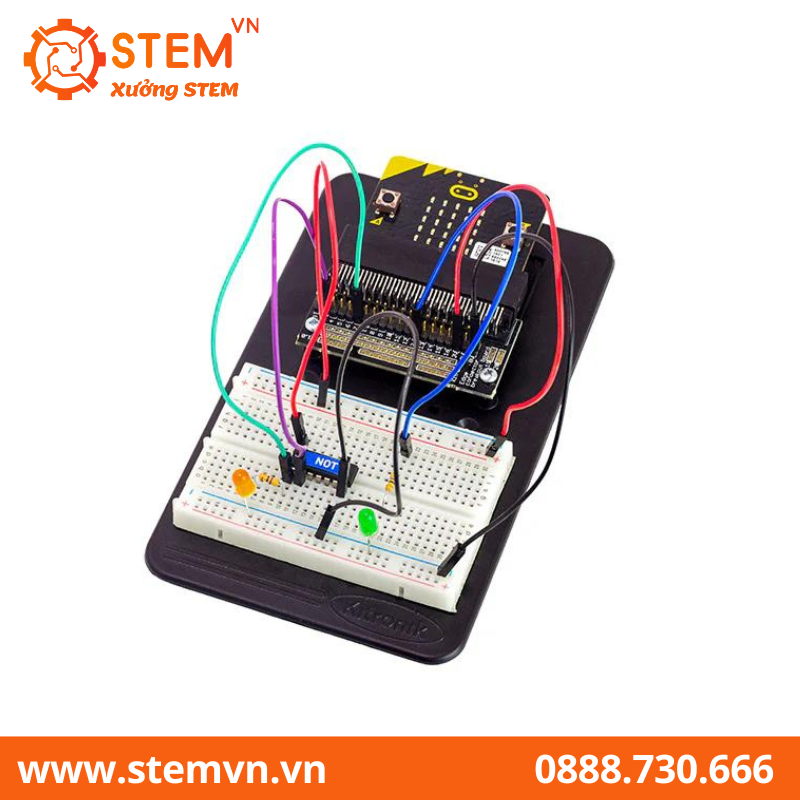

Học cách suy nghĩ logic với Tiện ích bổ sung logic kỹ thuật số dành cho bộ công cụ Nhà phát minh dành cho micro:bit của chúng tôi! Bộ công cụ này cùng với bộ công cụ Nhà phát minh của chúng tôi đóng vai trò giới thiệu về cổng logic và cách sử dụng chúng cùng với microbit. Bảy thí nghiệm được đưa vào cũng bao gồm chương trình giảng dạy Logic Kỹ thuật số Cơ bản tại KS3 (chương trình giảng dạy Công nghệ & Thiết kế của Vương quốc Anh).

Cổng logic là các khối cơ bản của mạch tích hợp kỹ thuật số, chip có trong phần lớn các sản phẩm điện tử ngày nay. Mặc dù những thí nghiệm này khám phá cách thức hoạt động của các cổng logic riêng lẻ, nhưng trong các chip có thể có hàng triệu cổng logic riêng lẻ, tùy thuộc vào kích thước và độ phức tạp của chip. Ví dụ: có khoảng 1,4 tỷ bóng bán dẫn trong i7 lõi ​​tứ. Nếu chúng ta giả sử rằng cổng trung bình cần ba bóng bán dẫn thì sẽ có khoảng. 450 triệu cổng.

Bộ sản phẩm này bao gồm 5 IC, mỗi IC có một loại cổng logic khác nhau. Họ đang; AND, OR, XOR, NAND và Cổng NOT. Ngoài ra còn có các nhãn dán mã màu đi kèm và những màu này được sử dụng xuyên suốt tập sách trong sơ đồ mạch. Bộ sản phẩm còn chứa 2 x 2N7000 FET và một gói gồm 10 dây nhảy từ đầu đực sang đầu đực. Mỗi thử nghiệm cũng sử dụng các thành phần trong bộ công cụ Nhà phát minh dành cho micro:bit của chúng tôi, thường là đèn LED vì chúng cung cấp dấu hiệu trực quan và ngay lập tức về 'trạng thái' của đầu vào và đầu ra cổng.

Mã đã được tạo trong Microsoft MakeCode Editor và bạn có thể tải xuống mã cho từng thử nghiệm từ phần tài nguyên bên dưới. Chúng tôi cũng đã tạo các ví dụ về mã Python cho từng thử nghiệm, chúng cũng có sẵn dưới dạng tải xuống từ phần tài nguyên.

Đặc trưng:
Cung cấp phần giới thiệu dễ hiểu về cổng Digital Logic và kết hợp các cổng này với micro:bit.
Bộ tài liệu này có thể dùng làm tài liệu hỗ trợ giảng dạy môn Logic số cơ bản tại KS3.
Một phần giới thiệu thú vị và thực tế về các khối xây dựng của IC.
Bạn có thể tạo mã bằng trình chỉnh sửa Microsoft MakeCode và cả trong trình chỉnh sửa Python.
Các ví dụ về mã cũng đã được cung cấp dưới dạng bản tải xuống từ phần tài nguyên bên dưới. Chọn từ các khối hoặc Python.
Các chủ đề được đề cập bao gồm; Bảng sự thật, Chất bán dẫn và điện trạng thái cũng như cách sử dụng cổng kết hợp với micro:bit thông qua mã.
Tìm hiểu cách xây dựng và mã hóa 7 thử nghiệm sau;

• Giới thiệu về Cổng ‘NOT’.

• Giới thiệu về cổng ‘AND’.

• Giới thiệu về Cổng ‘HOẶC’.

• Giới thiệu về Cổng ‘NAND’.

• Giới thiệu về Cổng ‘XOR’.

• Mạch bán cộng.

• Mạch cộng đầy đủ với bộ chuyển đổi nhị phân sang thập phân.

Đặc trưng:
Cung cấp phần giới thiệu dễ hiểu về cổng Digital Logic và kết hợp các cổng này với micro:bit.
Bộ tài liệu này có thể dùng làm tài liệu hỗ trợ giảng dạy môn Logic số cơ bản tại KS3.
Một phần giới thiệu thú vị và thực tế về các khối xây dựng của IC.
Bạn có thể tạo mã bằng trình chỉnh sửa Microsoft MakeCode và cả trong trình chỉnh sửa Python.
Các ví dụ về mã cũng đã được cung cấp dưới dạng bản tải xuống từ phần tài nguyên bên dưới. Chọn từ các khối hoặc Python.
Các chủ đề được đề cập bao gồm; Bảng sự thật, Chất bán dẫn và điện trạng thái cũng như cách sử dụng cổng kết hợp với micro:bit thông qua mã.
Tìm hiểu cách xây dựng và mã hóa 7 thử nghiệm sau;
EXP.1 - Giới thiệu về Cổng ‘NOT’.
EXP.2 - Giới thiệu về cổng ‘AND’.
EXP.3 - Giới thiệu về Cổng ‘HOẶC’.
EXP.4 - Giới thiệu về Cổng ‘NAND’.
EXP.5 - Giới thiệu về Cổng ‘XOR’.
EXP.6 - Mạch bán cộng.
EXP.7 - Mạch cộng đầy đủ với bộ chuyển đổi nhị phân sang thập phân.
Cung cấp phần giới thiệu dễ hiểu về cổng Digital Logic và kết hợp các cổng này với micro:bit.
Bộ tài liệu này có thể dùng làm tài liệu hỗ trợ giảng dạy môn Logic số cơ bản tại KS3.
Một phần giới thiệu thú vị và thực tế về các khối xây dựng của IC.
Bạn có thể tạo mã bằng trình chỉnh sửa Microsoft MakeCode và cả trong trình chỉnh sửa Python.
Các ví dụ về mã cũng đã được cung cấp dưới dạng bản tải xuống từ phần tài nguyên bên dưới. Chọn từ các khối hoặc Python.
Các chủ đề được đề cập bao gồm; Bảng sự thật, Chất bán dẫn và điện trạng thái cũng như cách sử dụng cổng kết hợp với micro:bit thông qua mã.
Tìm hiểu cách xây dựng và mã hóa 7 thử nghiệm sau cùng Bộ học tập Microbit Kitronik Digital Logic:
EXP.1 - Giới thiệu về Cổng ‘NOT’.
EXP.2 - Giới thiệu về cổng ‘AND’.
EXP.3 - Giới thiệu về Cổng ‘HOẶC’.
EXP.4 - Giới thiệu về Cổng ‘NAND’.
EXP.5 - Giới thiệu về Cổng ‘XOR’.
EXP.6 - Mạch bán cộng.
EXP.7 - Mạch cộng đầy đủ với bộ chuyển đổi nhị phân sang thập phân.

Bộ học tập Microbit Kitronik Digital Logic

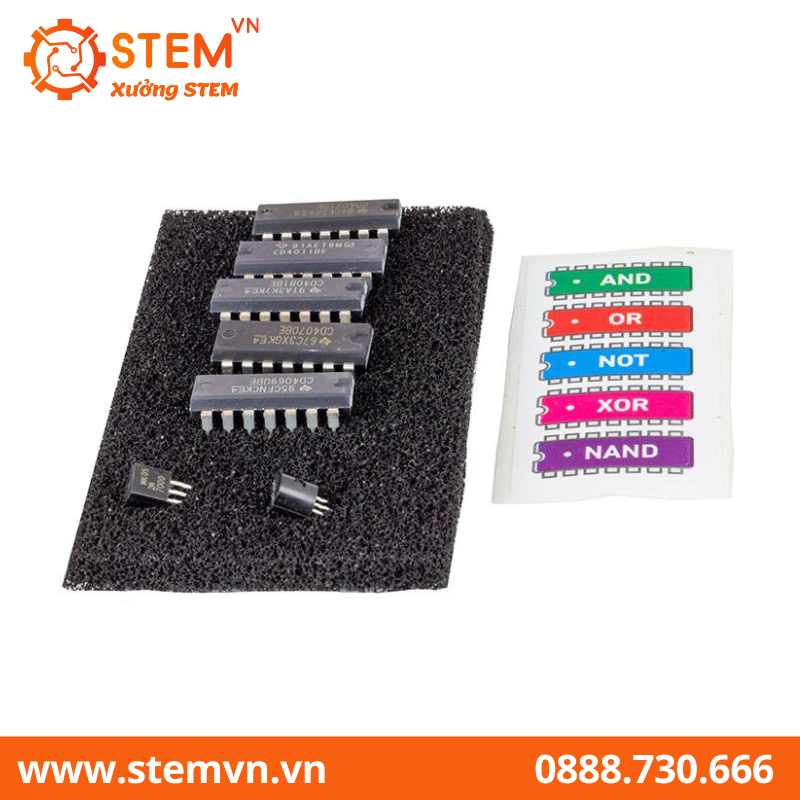

• 1 x đầu vào Quad 2 VÀ IC.
• 1 x đầu vào Quad 2 HOẶC IC.
• 1 x Hex KHÔNG IC.
• 1 x IC NAND đầu vào Quad 2.
• 1 x IC XOR đầu vào Quad 2.
• 2 x 2N7000 FET.
• 10 x Dây nhảy M-M.
• 1 x Bộ 5 miếng dán IC có mã màu.

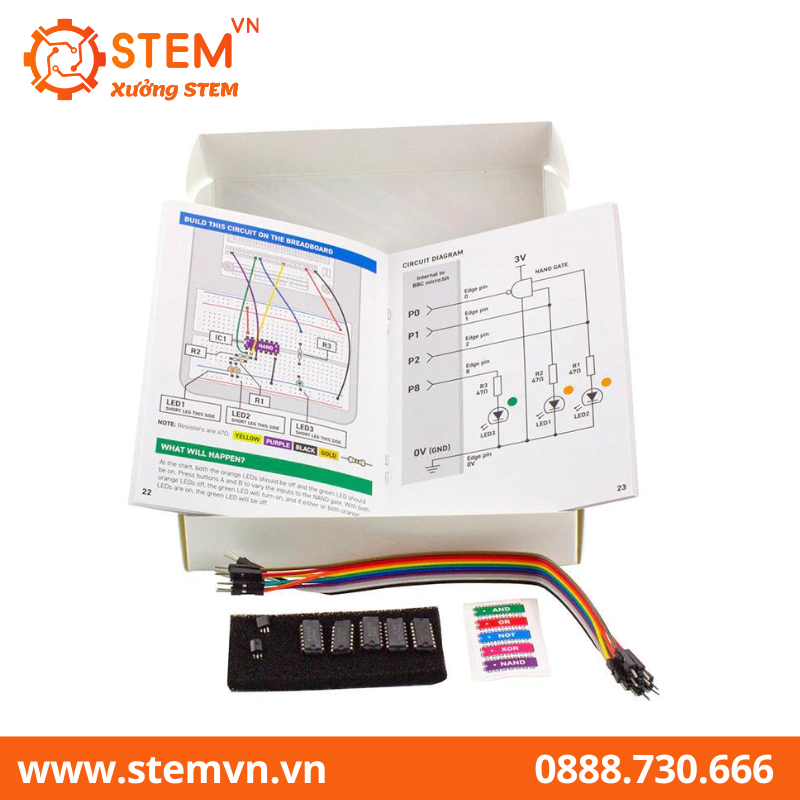

• Tập sách hướng dẫn, bao gồm 7 thí nghiệm.

Requires:

• Kitronik Inventor’s Kit for the BBC micro:bit.
• BBC micro:bit.
• Micro USB cable.
• Microsoft MakeCode Editor.
• micro:bit Python editor.

Bộ học tập Microbit Kitronik Digital Logic
MakeCode - Các tệp đã được nén và cần được giải nén. Sau khi giải nén, các tệp có thể được tải riêng lẻ trực tiếp lên micro:bit được kết nối hoặc được kéo và thả riêng lẻ vào trình chỉnh sửa MakeCode.
Python - Các tệp đã được nén và cần được giải nén. Sau khi giải nén, các tệp có thể được kéo và thả riêng lẻ vào trình chỉnh sửa Python. Khi đã ở trong trình chỉnh sửa, tệp có thể được tải xuống dưới dạng tệp hex và có thể thả trực tiếp vào micro:bit được kết nối.
