Development Board ARM STM32F103C8T6 V2

Development Board ARM STM32F103C8T6 V2 là một trong những Kit cơ bản giành cho:  kỹ sư, học sinh,  sinh viên, người mới bắt đầu nghiên cứu về lập trình nhúng, Board mạch sử dụng vi điều khiển STM32F103C8T6 Arm Cortex-M3, Flash: 64 KB, SRAM: 20KB, hỗ trợ hầu hết các kết nối: SPI, USART, I2C, I2S, CAN…  Là trợ thủ đắc lực trong việc lập trình và gỡ lỗi.

Thông số kỹ thuật

• Module: STM32 Smart V2.0

• VĐK: STM32F103C8T6

• Nhà sản xuất: ST-Microelectronics

• Xuất xứ: China

• Core: Arm Cortex-M3

• Xung nhịp: 72MHz

• 48 chân

• Flash: 64 KB

• SRAM: 20KB

• Chip SPI FLASH , W25X16 , dung lượng 2M byte

• Kết nối: SPI, USART, I2C, I2S, CAN…

• USB: 2.0, DMA

• RTC độ chính xác cao

• Nhiều I/O hỗ trợ 5V

• Hỗ trợ đa dạng các OS nhúng như: uC/OS, STemWin, LWiP.

• Có led hiển thị nguồn, Có led chân PC13

• Hỗ trợ 2 nút nhấn: S1 (Reset) – NRST, S2 – PA0 ( hỗ trợ lập trình)

• EEPROM: AT24C04N

• Các Kết nối: ( chi tiết xem ở datasheet bên dưới)

  • Header 1+ Header 2 > I/O, funshion( rào đực đơn)

  • Cổng mini usb type B

  • JTAG header ( rào cái đôi )

  • OLed header ( rào cái đơn )

  • Power header

• Bộ tạo dao động:

  • HSI: 8MHz

  • LSI: 40kHz

  • HSE: 8MHz

  • LSE: 32.768kHz

• Nguồn:

  • Nguồn vào: 5v

  • Nguồn ra: 3.3V từ giảm áp AMS1117, 5V kết nối trực tiếp USB (không có mạch bảo vệ)

  • VDDA pin: Yes

  • VSSA pin: No

  • VREF- pin: No

  • VREF+ pin: No

  • Pin dự phòng: No

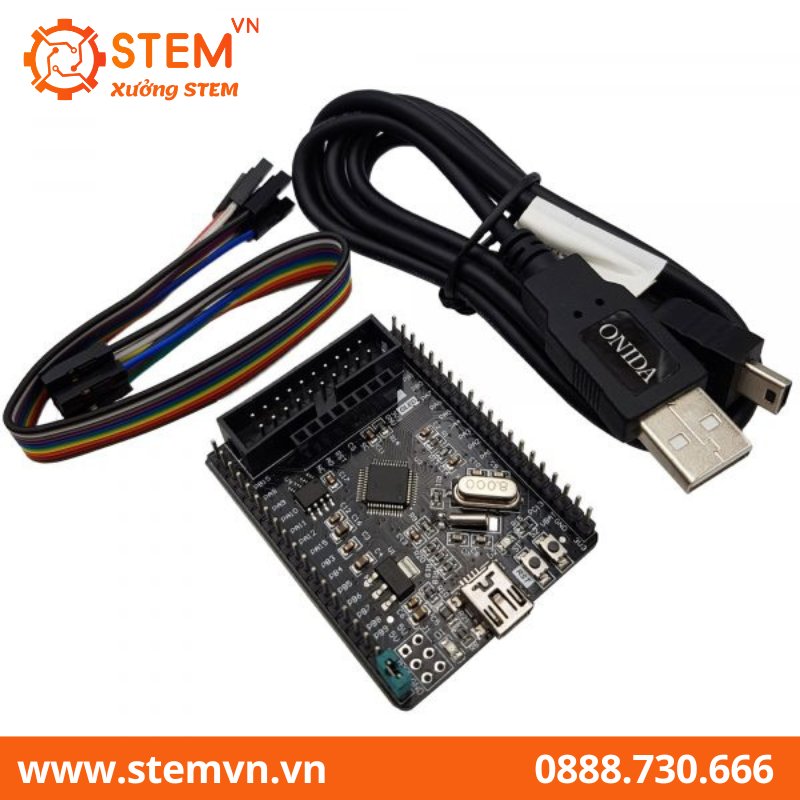

• Một bộ sản phẩm bao gồm: board mạch chính, 10 dây test board cái – cái, 1 cable usb để cấp nguồn.

• Kích thước: 42*55*12 (LxWxH)

• Trọng lượng 1 bộ: 65g

Original Schematic: https://stm32-base.org/assets/pdf/boards/original-schematic-STM32F103C8T6-STM32_Smart_V2.0.pdf

Datasheet: https://stm32-base.org/boards/STM32F103C8T6-STM32-Smart-V2.0.html

Hướng kết nối lập trình gỡ lỗi: https://stm32-base.org/guides/connecting-your-debugger

Test cơ bản với arduino

Cài đặt board STM32 và drive Stlink theo link sau: https://tapit.vn/huong-dan-lap-trinh-stm32f1-voi-ide-arduino/  ( nếu cài đặt rồi thì bỏ qua bước này )

Stlink v2 tại đây: https://nshopvn.com/product/mach-nap-stm8-stm32-st-link-v2/

Kết nối như sơ đồ:



CODE:

void setup() {

  pinMode(PC13, OUTPUT);
}

void loop() {
  digitalWrite(PC13, HIGH);
  delay(1000);
  digitalWrite(PC13, LOW);
  delay(1000);
}

Kích Thước Development Board ARM STM32F103C8T6 V2

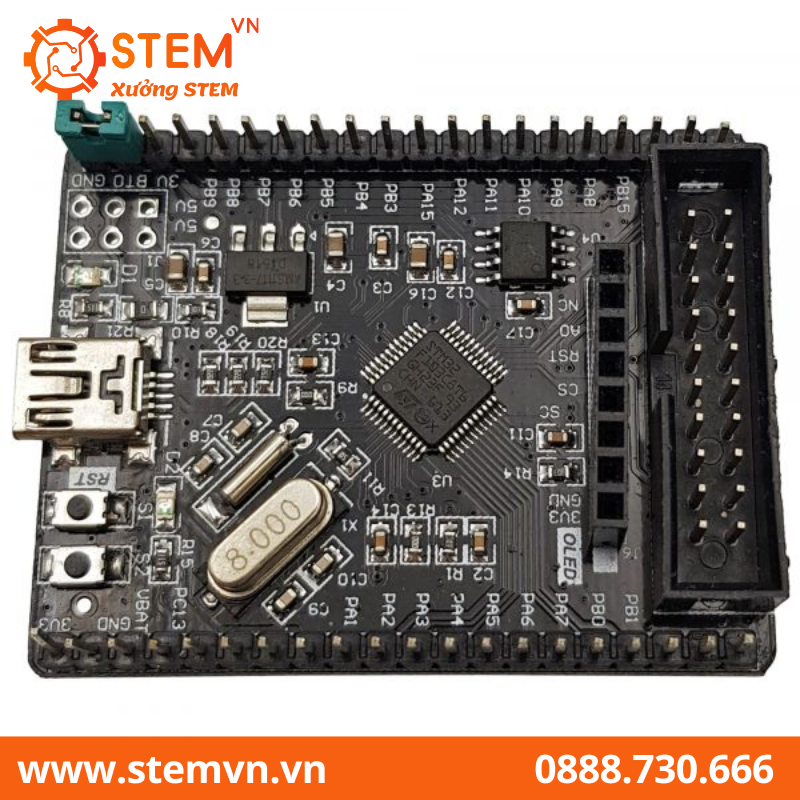

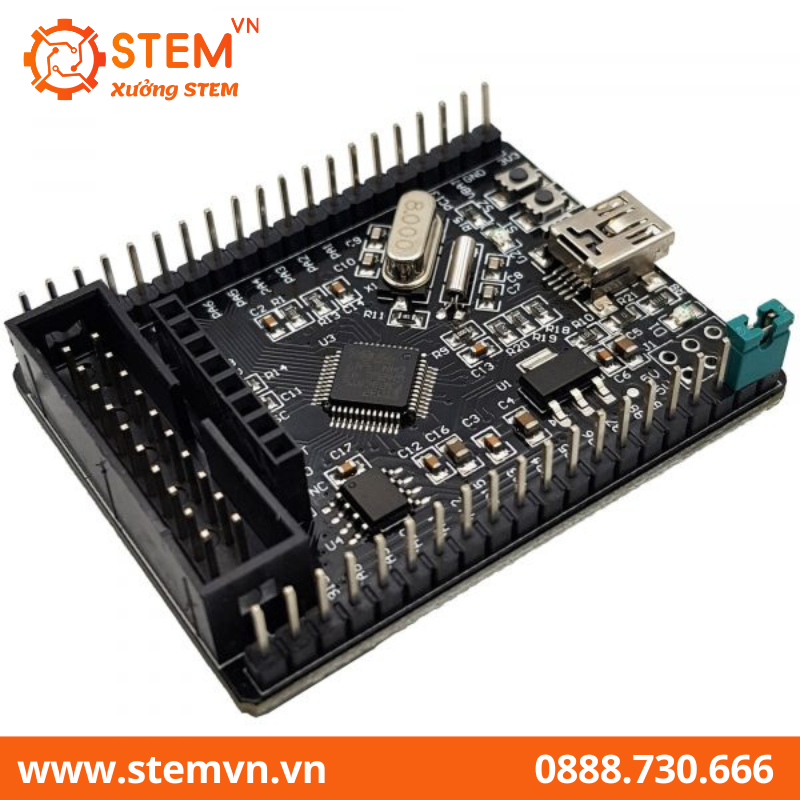

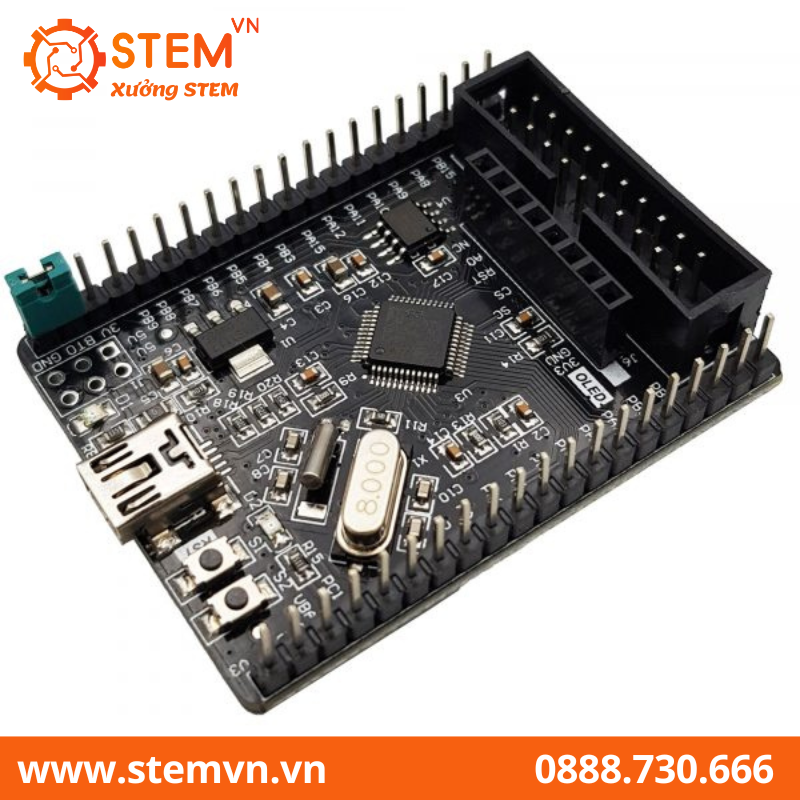

Hình ảnh Development Board ARM STM32F103C8T6 V2
