Cảm biến từ công tắc từ REED

Cảm biến từ Reed Switch (Reed Switch Magnetic Sensor) được ứng dụng để phát hiện nam châm hoặc làm các loại công tắc đóng ngắt từ, cơ chế hoạt động của cảm biến từ là phía trong cảm biến có 2 lá thép nhạy với từ trường, khi có từ trường từ nam châm hai lá thép sẽ nối với nhau làm kích cảm biến.

THÔNG SỐ KỸ THUẬT

• Điện áp cung cấp: 5VDC
• Đèn led báo tín hiệu đầu ra.
• Sử dụng Opamp LM393 và biến trở để điều chỉnh độ nhạy cảm biến.
• Tín hiệu đầu ra: Digital TTL
• Kích thước: 32 x 14mm.

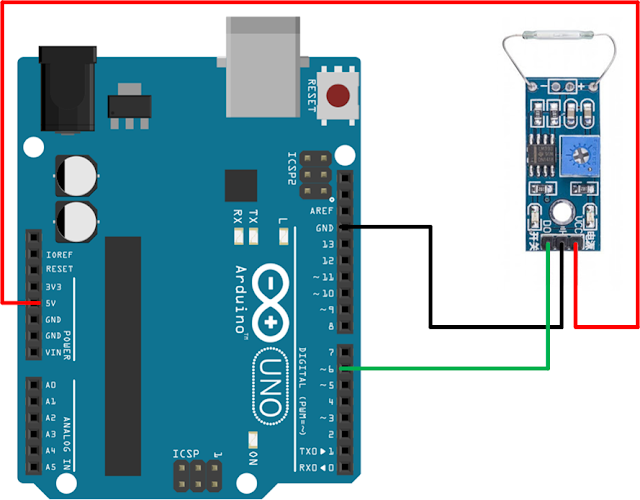

SƠ ĐỒ KẾT NỐI CẢM BIẾN TỪ

——————CODE THAM KHẢO—————–

/*
 * Kết nối:
 *        CB              Arduino
 *        VCC               5V
 *        GND               GND
 *        D0                 6
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  Serial.println(digitalRead(6));
}

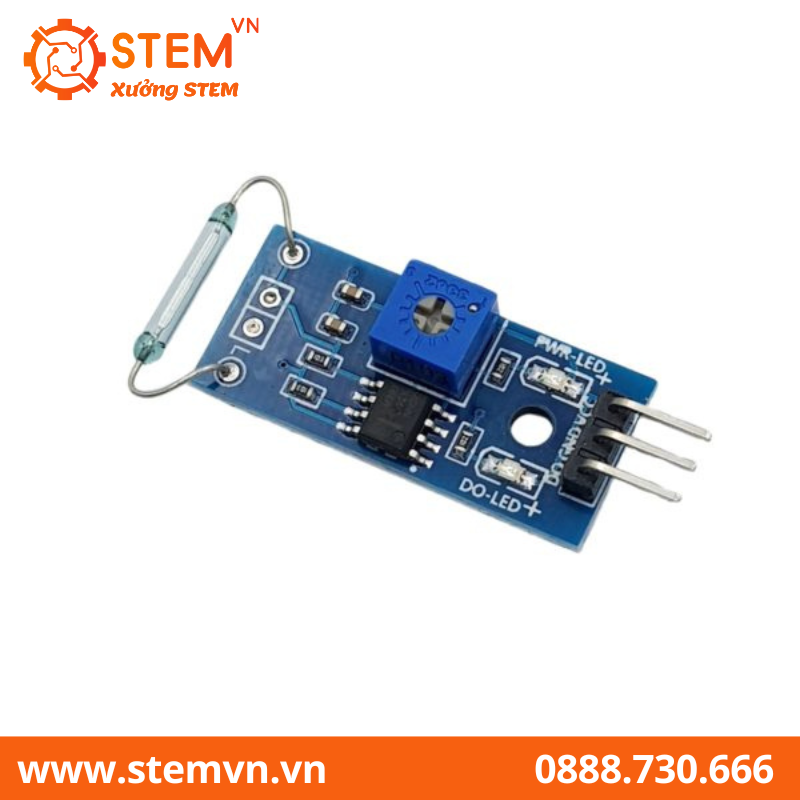

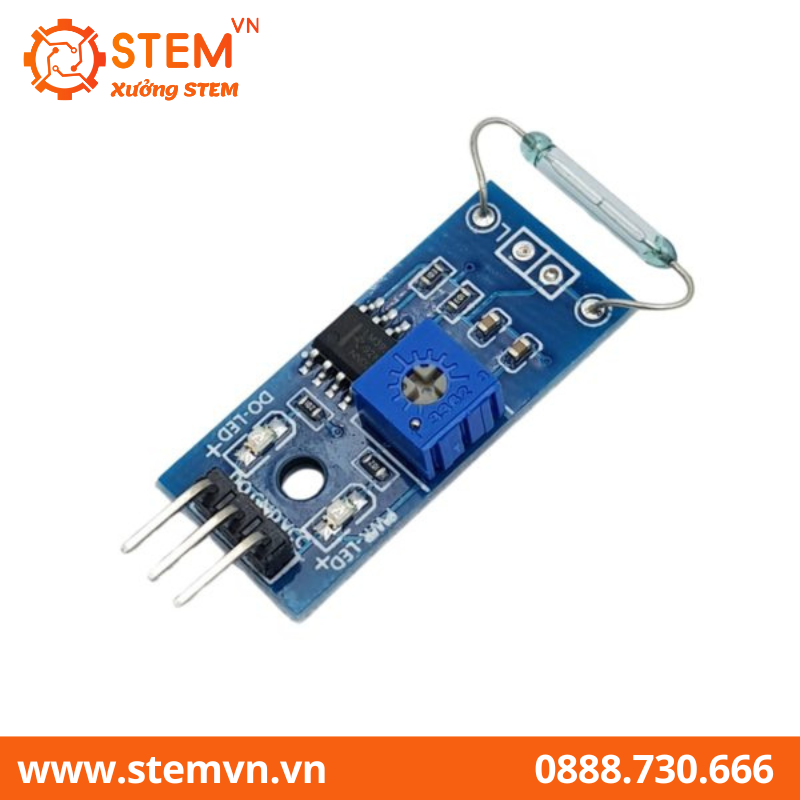

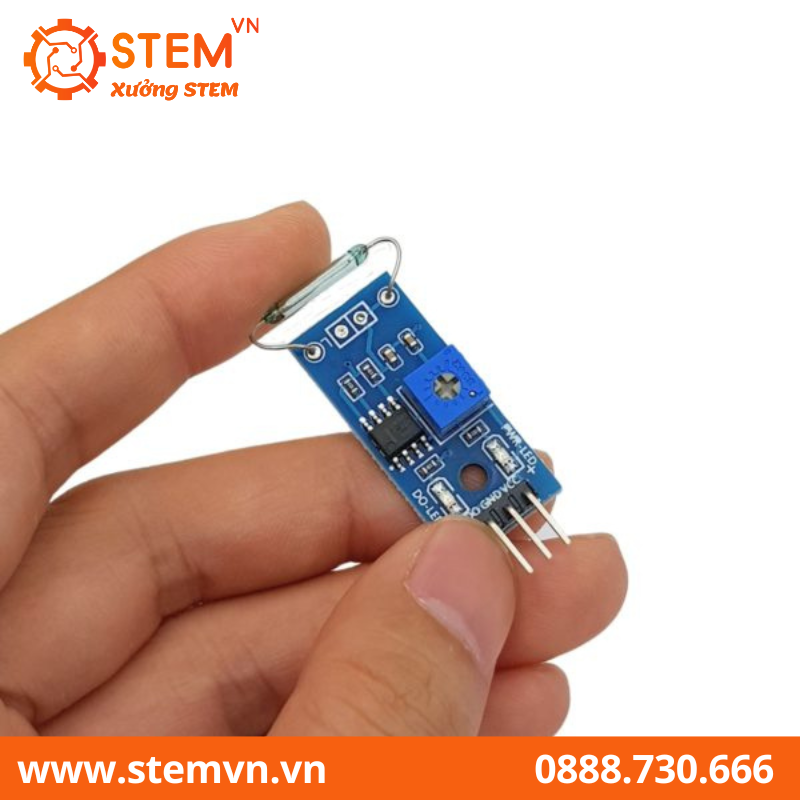

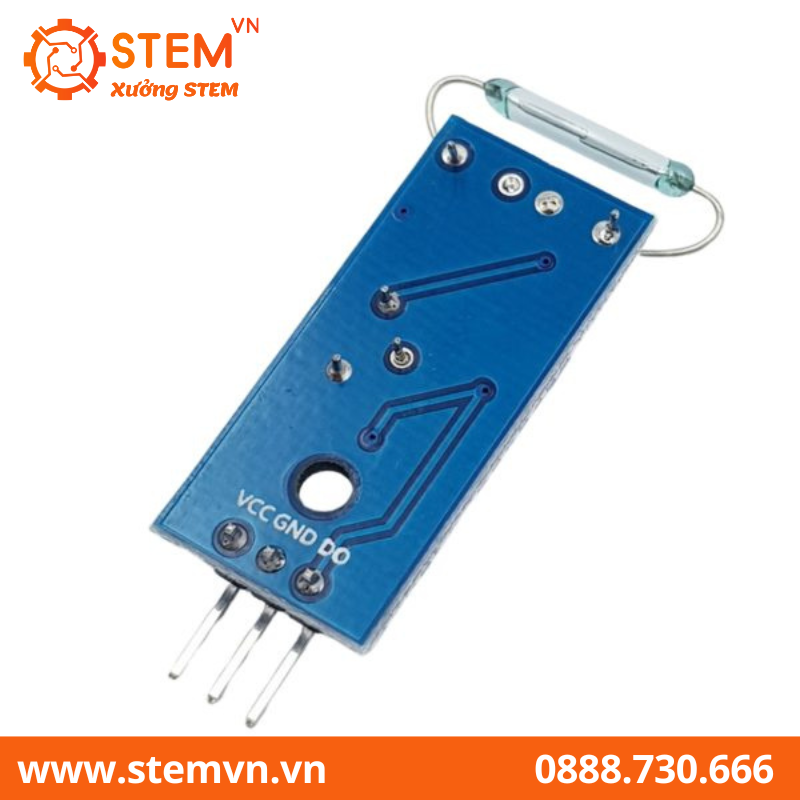

HÌNH ẢNH SẢN PHẨM
