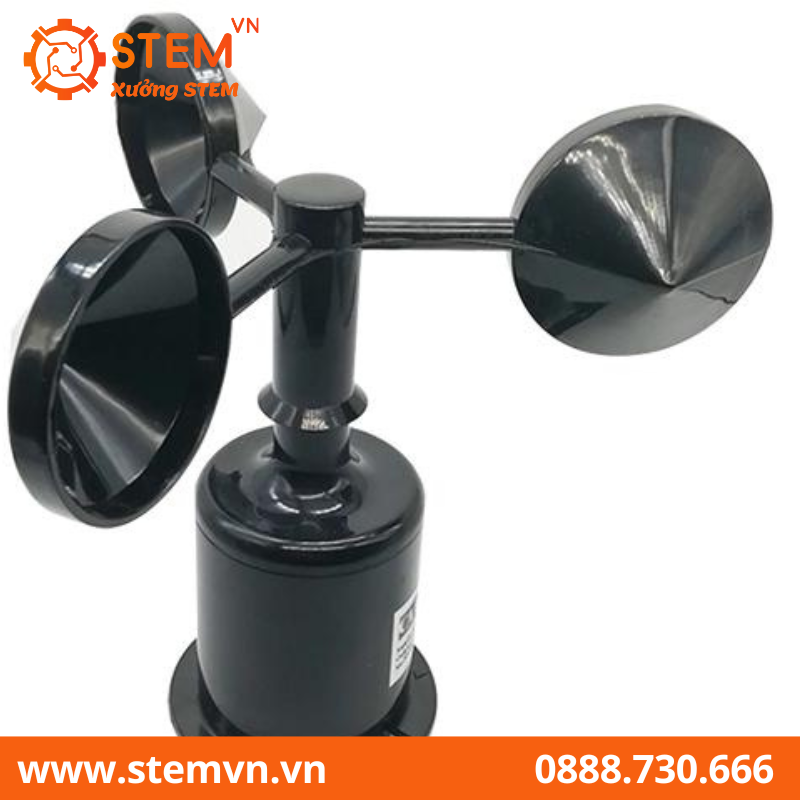

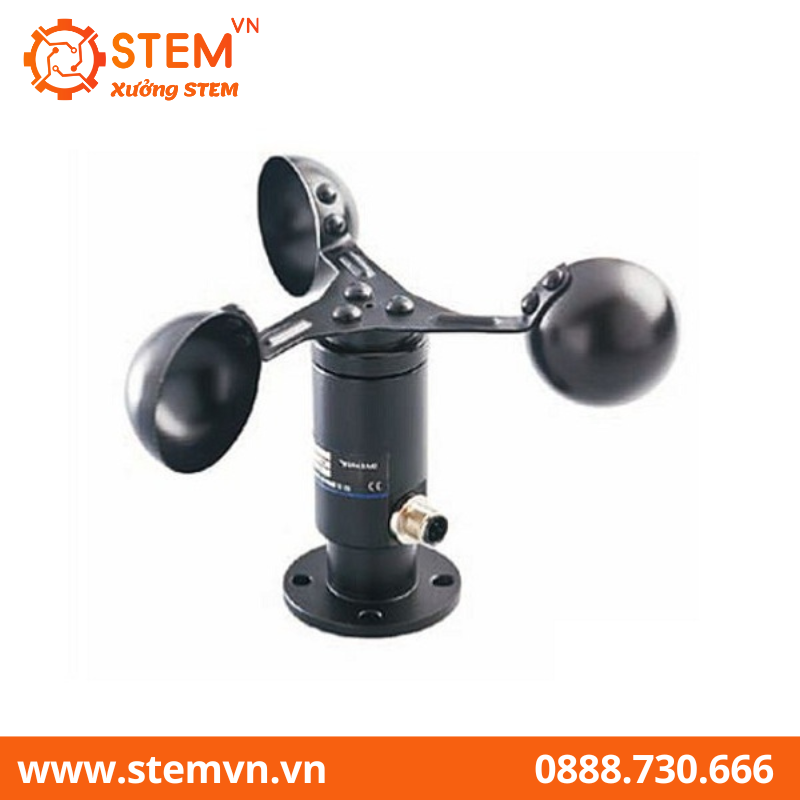

Cảm biến tốc độ gió

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

Cảm biến tốc độ gió giao tiếp : RS485 / RS232, điện áp: 9V-24V DC, độ phân giải: 0.1M / S. Nhiệt độ hoạt động: -40℃ ~ 80℃

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

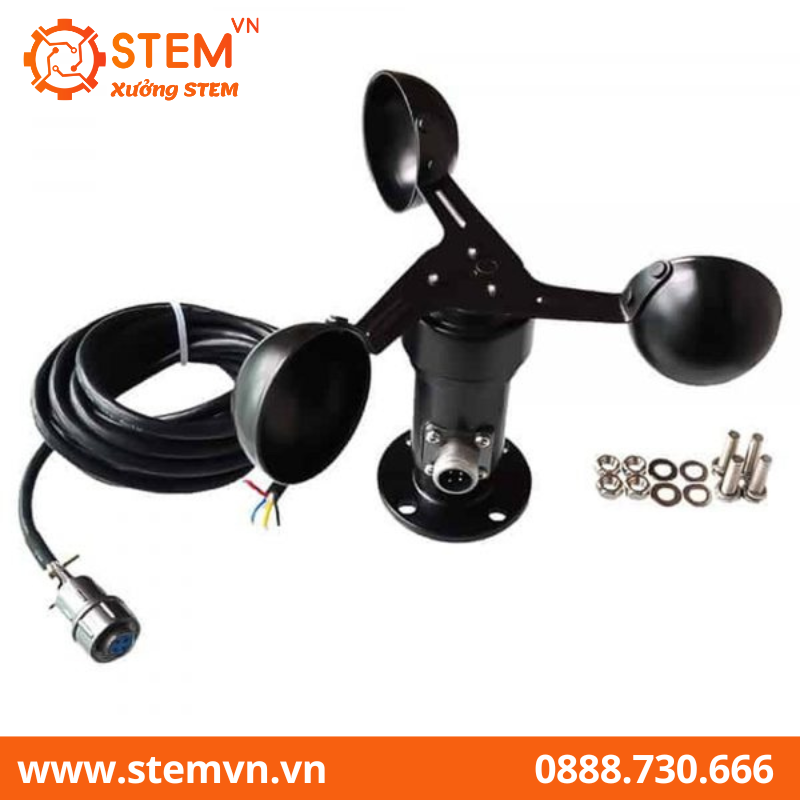

Cảm biến tốc độ gió bao gồm một vỏ, bộ nhận gió 3 cánh và 1 cáp đầu ra 4 dây, được làm bằng vật liệu hợp kim nhôm.Toàn bộ cảm biến có độ bền cao, chống chịu thời tiết tốt, chống ăn mòn và khả năng chịu nước, sẽ được để đảm bảo sử dụng lâu dài.

Cảm biến tốc độ gió được sử dụng rộng rãi trong máy móc kỹ thuật (cần trục, cần cẩu bánh xích, cần cẩu tháp, v.v.), đường sắt, cảng, bến cảng, nhà máy điện, khí tượng, cáp treo, môi trường, nhà kính, chăn nuôi, điều hòa không khí, nông nghiệp …

Tính năng của Cảm Biến Tốc Độ Gió

  • Kích thước nhỏ, vật liệu hợp kim nhôm, độ bền cao.
  • Ngoại hình  tinh tế, độ chính xác cao
  • Khả năng chống nhiễu cho khoảng cách truyền xa
  • Tiêu thụ điện năng thấp, Phạm vi rộng, thông tin dữ liệu tốt
  • Dễ lắp đặt, dễ mang theo

Thông số của Cảm Biến Tốc Độ Gió

  • Phong cách: 3 cánh
  • Giao tiếp : RS485 / RS232
  • Điện áp: 9V-24V DC
  • Độ phân giải: 0.1M / S
  • Tín hiệu out Loại xung MAX ≤ 200MW
  • Tốc độ gió khởi động: 0,4 ~ 0,8M / S
  • Tốc độ gió đo được: 0-30m / s hoặc 0-60m / s
  • Nhiệt độ hoạt động: -40 ℃ ~ 80 ℃
  • Khoảng cách truyền dẫn: > 1000 m
  • Chiều dài dây cảm biến: 3m

Sơ đồ kết nối của Cảm Biến Tốc Độ Gió

Cảm Biến Tốc Độ Gió

  • Dây màu đỏ —— +9-24V
  • Dây màu đen —– GND
  • Dây màu vàng —- Tín hiệu điện áp
  • Dây màu xanh —– Tín hiệu dòng điện

Bản vẽ kích thước của Cảm Biến Tốc Độ Gió

Cảm Biến Tốc Độ Gió

Cảm Biến Tốc Độ Gió



Code tham khảo cho Cảm Biến Tốc Độ Gió



/*

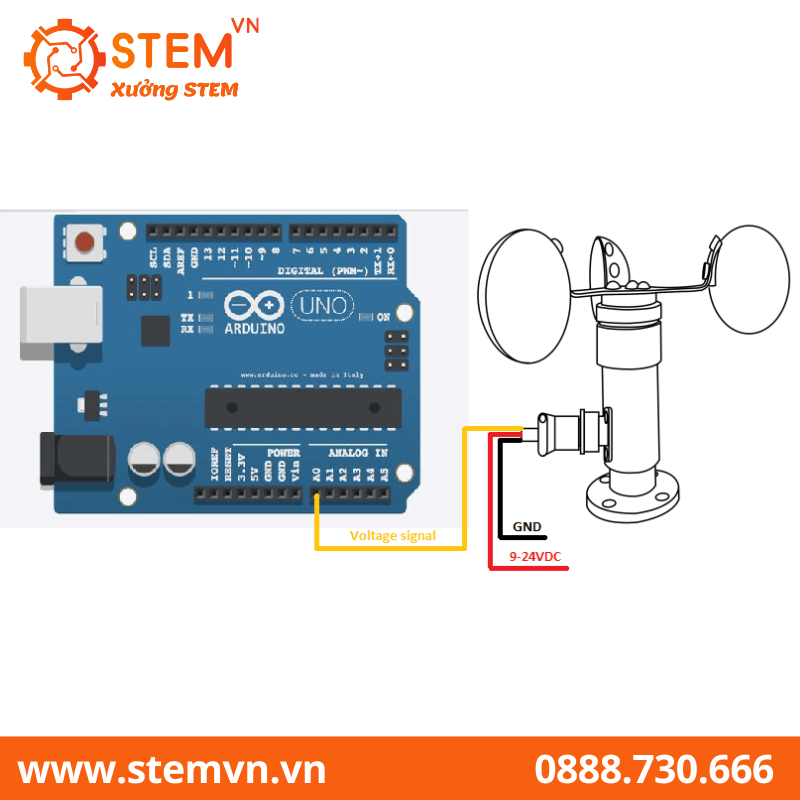

 Kết nối:
          Cảm biến
             Đỏ           -----        12VDC (nguồn ngoài)
             Đen          -----        GND (nguồn ngoài)
             Vàng         -----        A0 (Arduino)
          Nối GND (Arduino) với GND (nguồn ngoài)
 Nạp code mở Serial Monitor, chọn No line ending, baud 9600.
 Tài liệu tham khảo: https://www.dfrobot.com/wiki/index.php/Wind_Speed_Sensor_Voltage_Type(0-5V)_SKU:SEN0170
*/
void setup() {
  Serial.begin(9600);
}
void loop() {
  int sensorValue = analogRead(A0);
  float outvoltage = sensorValue * (5.0 / 1023.0);
  Serial.print("Dien ap = ");
  Serial.print(outvoltage);
  Serial.println("V");
  int Level = 6 * outvoltage; //The level of wind speed is proportional to the output voltage.
  Serial.print("Cap do gio ");
  Serial.print(Level);
  //   Serial.println(" level now");
  Serial.println();
  delay(500);
}

Bảng quan hệ giữa điện áp ngõ ra và tốc độ gió

Tốc độ gió(m/s) Điện áp (V)



outvoltage = sensorValue * (5.0 / 1023.0);

Tốc độ gió(m/s) Điện áp (V)



outvoltage = sensorValue * (5.0 / 1023.0);

1 0.17 16 2.67
2 0.33 17 2.83
3 0.5 18 3
4 0.67 19 3.17
5 0.83 20 3.33
6 1 21 3.6
7 1.17 22 3.67
8 1.33 23 3.83
9 1.5 24 4
10 1.67 25 4.17
11 1.83 26 4.33
12 2 27 4.5
13 2.17 28 4.67
14 2.33 29 4.83
15 2.5 30 5
