Cảm biến thân nhiệt chuyển động PIR (Passive infrared sensor) HC-SR505 Mini có kích thước nhỏ gọn chỉ 10mm, được sử dụng để phát hiện chuyển động của các vật thể phát ra bức xạ hồng ngoại: con người, con vật, các vật phát nhiệt,…
Cảm biến thân nhiệt chuyển động PIR SR505 Mini sẽ xuất ra tín hiệu mức cao (High) khi phát hiện vật thể nhiệt chuyển động trong vùng quét, tín hiệu này sau đó sẽ được giữ ở mức cao trong khoảng thời gian trễ T sau khi kích hoạt, lúc này nếu cảm biến vẫn bắt được tín hiệu sẽ vẫn duy trì chân tín hiệu mức cao trong thời gian trễ T, chỉ khi trong khoảng thời gian trễ T mà cảm biến không bắt được tín hiệu thì chân tín hiệu cảm biến mới trở về mức thấp (Low).
THÔNG SỐ CẢM BIẾN THÂN NHIỆT CHUYỂN ĐỘNG:
- Điện áp hoạt động: 4.5~20VDC
- Dòng tiêu thụ: <60uA
- Mức tín hiệu: High 3.3V / Low 0V
- Trigger: repeatable trigger
- Thời gian trễ T sau khi kích hoạt: 8s + -30%
- Góc quét: Max 100 độ (hình nón có tâm là cảm biến)
- Khoảng cách bắt: 3 meters
- Đường kính thấu kính: 10mm
- Kích thước: 10 x 23mm
VIDEO MÔ TẢ
Sơ đồ kết nối
Code tham khảo
/*
* Kết nối:
* VCC ----- 5V (Arduino)
* OUT ----- 3 (Arduino)
* GND ----- GND (Arduino)
*/
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.println(digitalRead(3));
}

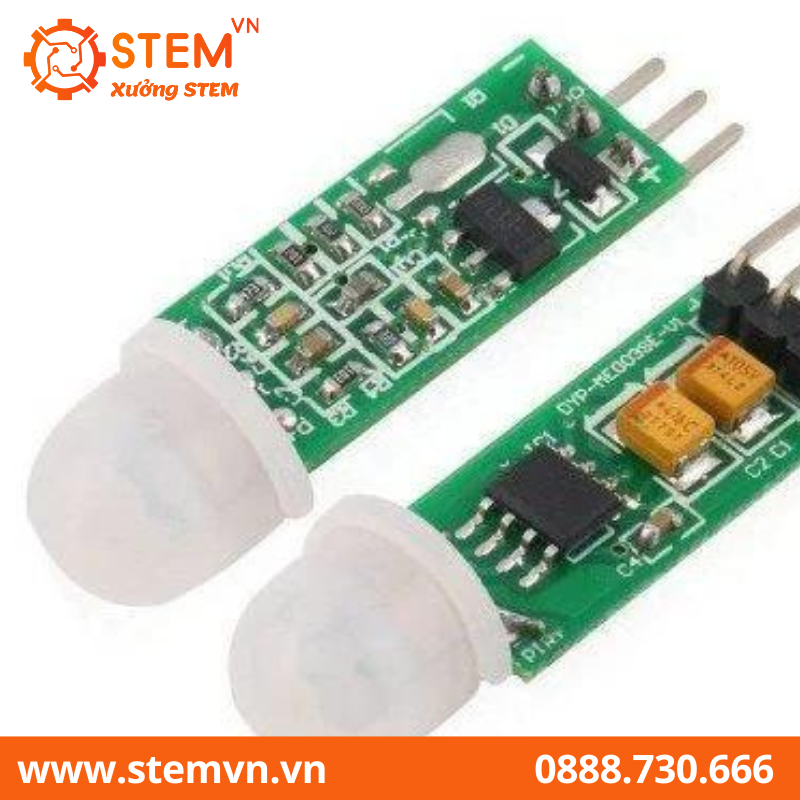

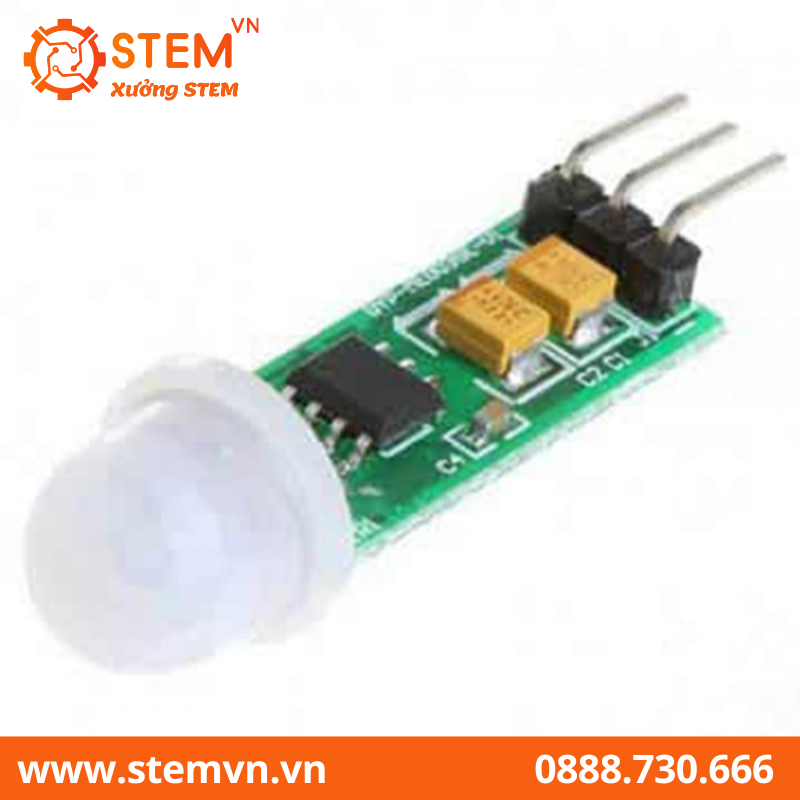

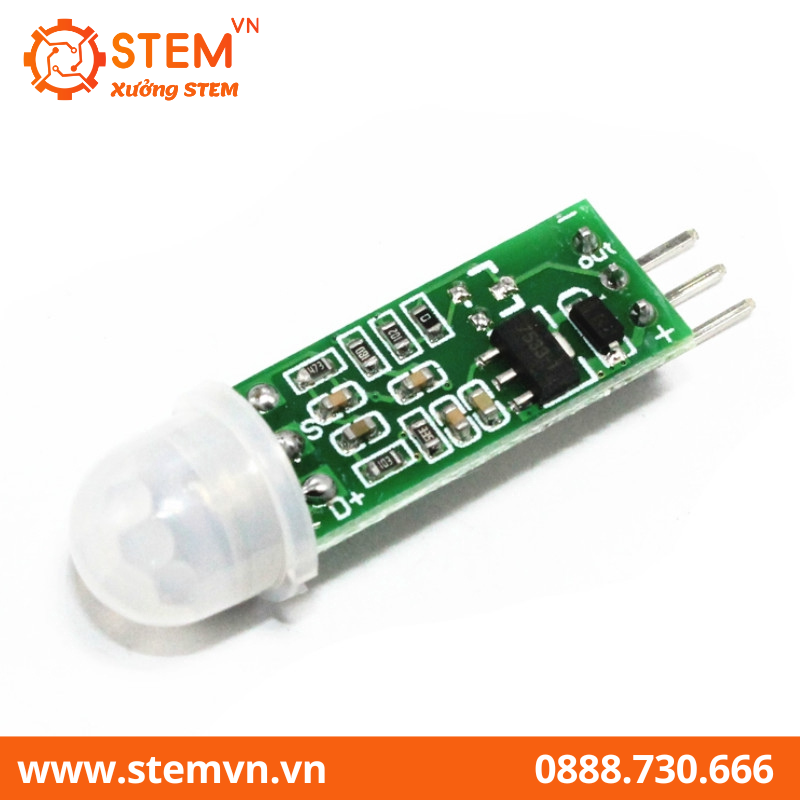

HÌNH ẢNH SẢN PHẨM:
