Cảm biến nhiệt độ hồng ngoại không tiếp xúc GY-906 MX90614

Cảm biến nhiệt độ hồng ngoại không tiếp xúc GY-906 MX90614 Sử dụng chip: MLX90614ESF-BCC, Nguồn điện: 3-5v, Phương thức giao tiếp: I2C

Đâu là một loại Cảm biến nhiệt độ hồng ngoại không tiếp xúc GY-906 MX90614 không biết xúc để sử dụng với Arduino hoặc bất kỳ bộ vi điều khiển nào có thể giao tiếp với nó thông qua chuẩn I2C.

THÔNG SỐ CẢM BIẾN NHIỆT ĐỘ HỒNG NGOẠI

• Kích thước nhỏ, chi phí thấp
• Dùng điện trở 10k kéo lên cho giao tiếp I2C
• Dễ tích hợp
• -40 … + 125 ° C cho nhiệt độ cảm biến chịu được và -70 … + 380 ° C cho nhiệt độ đối tượng đo
• Độ chính xác cao 0,5 ° C so với nhiệt độ rộng (0 … + 50 ° C cho cả hiệu chuẩn Ta và To) Độ chính xác cao (y tế)
• Độ phân giải 0,02 ° C
• Giao diện kỹ thuật số tương thích SMBus
• Đầu ra PWM có thể tùy chỉnh để đọc liên tục
• Chế độ ngủ để giảm mức tiêu thụ điện năng
• Không cần tiếp xúc với vật thể đo
• Cảm biến tiện nghi nhiệt cho hệ thống điều khiển điều hòa không khí di động
• Kiểm soát nhiệt độ công nghiệp của các bộ phận chuyển động
• Kiểm soát nhiệt độ trong máy in và máy photocopy
• Thiết bị gia dụng có kiểm soát nhiệt độ
• Chăm sóc sức khỏe
• Giám sát chăn nuôi
• Phát hiện chuyển động
• Kiểm soát nhiệt độ nhiều vùng – có thể đọc tới 127 bộ cảm biến thông qua 2 dây chung
• Rơle / cảnh báo nhiệt
• Datasheet: http://melexis.com/Assets/IR-sensor-thermometer-MLX90614-Datasheet-5152.aspx

Sơ đồ kết nối cảm biến nhiệt độ hồng ngoại không tiếp xúc

———————-CODE THAM KHẢO————————-

Thư viện Adafruit_MLX90614.h

/*
 * Kết nối:
 *          CB              Arduino
 *          Vin               5V
 *          SCL               SCL
 *          SDA               SDA
 *          GND               GND
 *
 * Nạp code mở Serial Monitor, chọn No line ending, baud 9600
 */

#include
#include

Adafruit_MLX90614 mlx = Adafruit_MLX90614();

void setup() {
  Serial.begin(9600);
  Serial.println("Adafruit MLX90614 test");
  mlx.begin();
}

void loop() {
  Serial.print("Ambient = "); Serial.print(mlx.readAmbientTempC());
  Serial.print("*CtObject = "); Serial.print(mlx.readObjectTempC()); Serial.println("*C");
  Serial.print("Ambient = "); Serial.print(mlx.readAmbientTempF());
  Serial.print("*FtObject = "); Serial.print(mlx.readObjectTempF()); Serial.println("*F");

  Serial.println();
  delay(500);
}

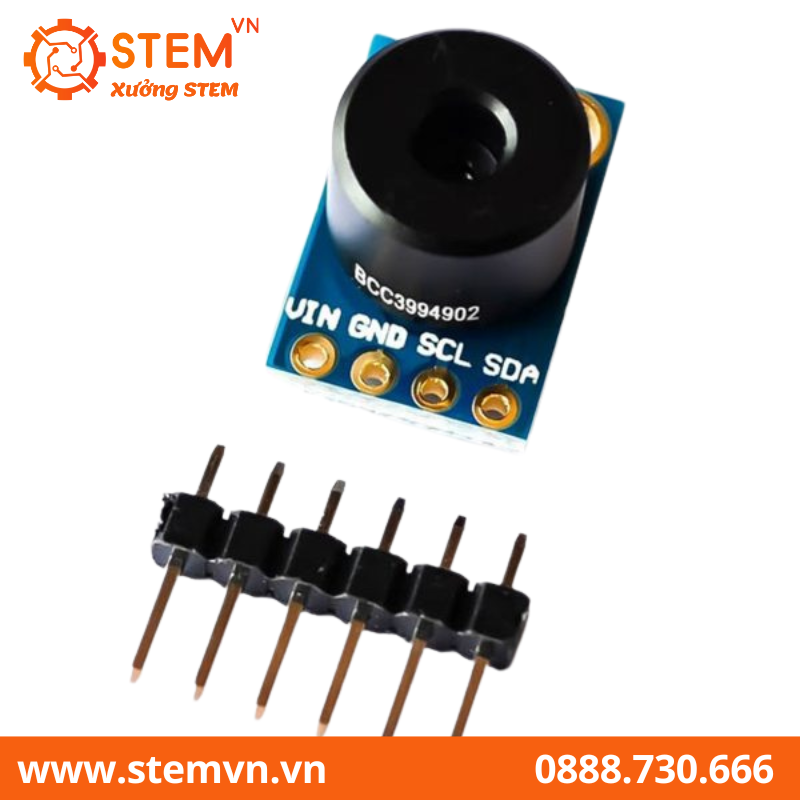

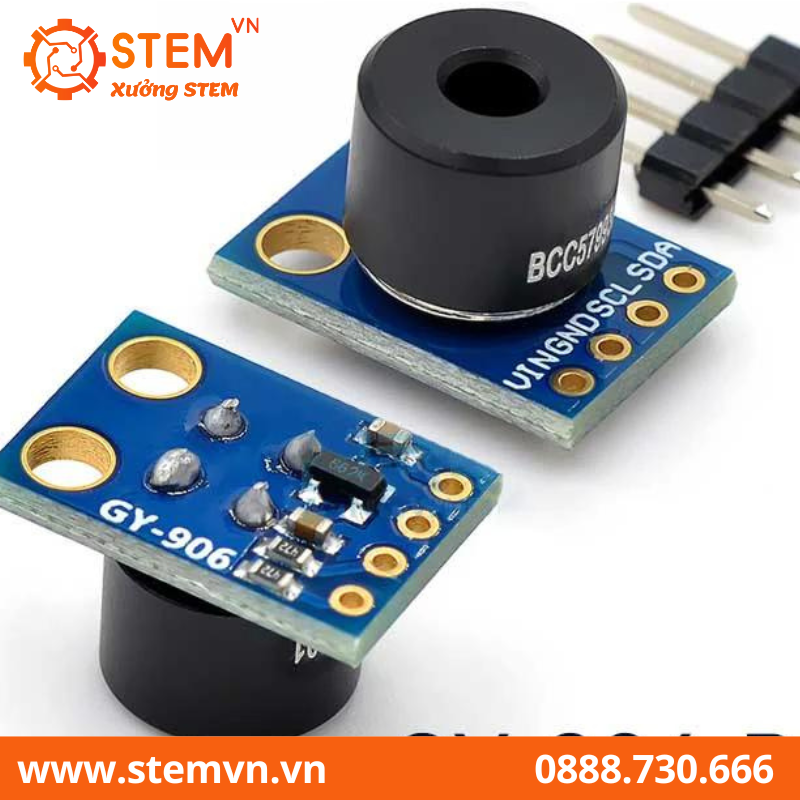

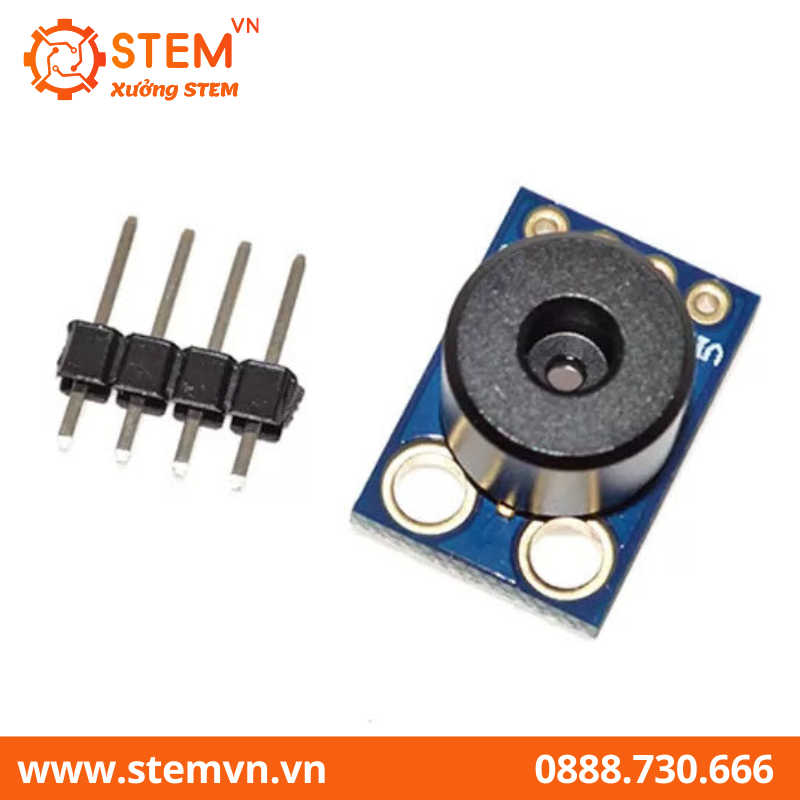

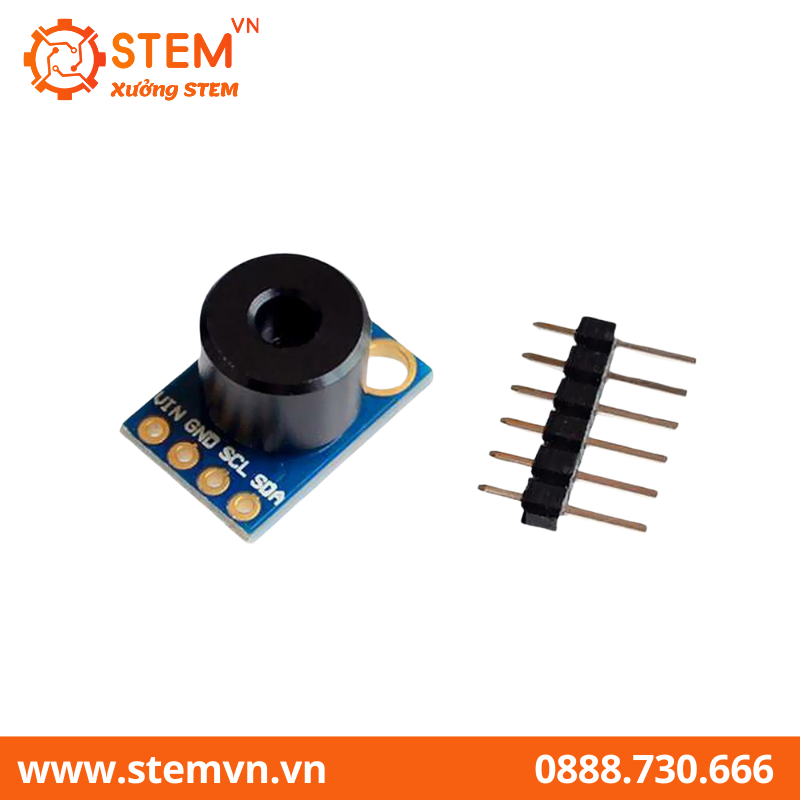

HÌNH ẢNH SẢN PHẨM:
