Cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01

Mã sản phẩm: (Đang cập nhật...)
Thương hiệu: cập nhật
Còn hàng
Liên hệ

– Model: AZDM01
– Loại cảm biến: Cảm biến quang học
– Dải đo độ đục: 0-1000 NTU
– Điện áp cấp: 4.8 ~ 5.5VDC
– Đầu ra: Analog và Digital
– Nhiệt độ làm việc: 4~85°C
– Độ ẩm làm việc: 0~95%RH
– Bộ sản phẩm gồm: 1 đầu dò + 1 mạch giải mã + dây kết nối

Freeship đơn hàng từ 500k

Kiểm tra khi nhận hàng

Hỗ trợ khách hàng 24/7

Cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01 là một cảm biến độ đục dạng quang học với đầu ra tín hiệu tương tự hoặc tín hiệu số.

Đầu dò sử dụng đầu phát ánh sáng hồng ngoại chiếu qua chất lỏng được kiểm tra, đầu thu còn lại sẽ phân tích ánh sáng nhận được và chuyển đổi thành tín hiệu điện áp.

Cảm biến độ đục dạng quang điện AZDM01 chính hãng ASAIR có tính năng chống nước, phản hồi nhanh, đáng tin cậy và ổn định cao, chi phí thấp, sử dụng đơn giản.

Sản phẩm có thể được ứng dụng trong các sản phẩm: máy giặt, máy rửa chén, máy pha cà phê, phân tích độ đục của nước sinh hoạt v.v.

Lưu ý cảm biến này không sử dụng 1 mình, nó thường được sử dụng chung với MCU

Thông số kỹ thuật

  • Nhà sản xuất: ASAIR Aosong Electronic
  • Model: AZDM01
  • Loại cảm biến: Cảm biến quang học
  • Dải đo độ đục: 0-1000 NTU
  • Điện áp cấp: 4.8 ~ 5.5VDC
  • Dòng tiêu thụ: 25mA
  • Đầu ra: Analog và Digital
  • Nhiệt độ làm việc: 4~85°C
  • Độ ẩm làm việc: 0~95%RH
  • Thời gian khởi động: ≥100 mili giây
  • Cân nặng bộ sản phẩm: 17g
  • Bộ sản phẩm gồm: 1 đầu dò + 1 mạch giải mã + dây kết nối

Tài liệu tham khảo

  • Datasheet: http://www.aosong.com/userfiles/files/media/Datasheet%20AZDM01.pdf

Sơ đồ tham khảo:

Cảm biến Arduino
+5V 5V
GND GND
AOUT A0
  • Code tham khảo:
#include<Wire.h>
#include <LiquidCrystal_I2C.h>    //https://github.com/fdebrabander/Arduino-LiquidCrystal-I2C-library
LiquidCrystal_I2C lcd(0x27, 16, 2);


int sensorPin = A0;;
float ntu;


void setup()
{
  Serial.begin(9600);
  lcd.begin();
  lcd.backlight();
}


void loop()
{

    ntu = 0;
      int sensorValue = analogRead(A0);
      int ntu = map(sensorValue,55,980,1000,0);


    lcd.setCursor(0,0);
    lcd.print("Gia tri: ");
    lcd.setCursor(9,0);
    lcd.print(ntu);
    lcd.print(" NTU");
    delay(500);
}

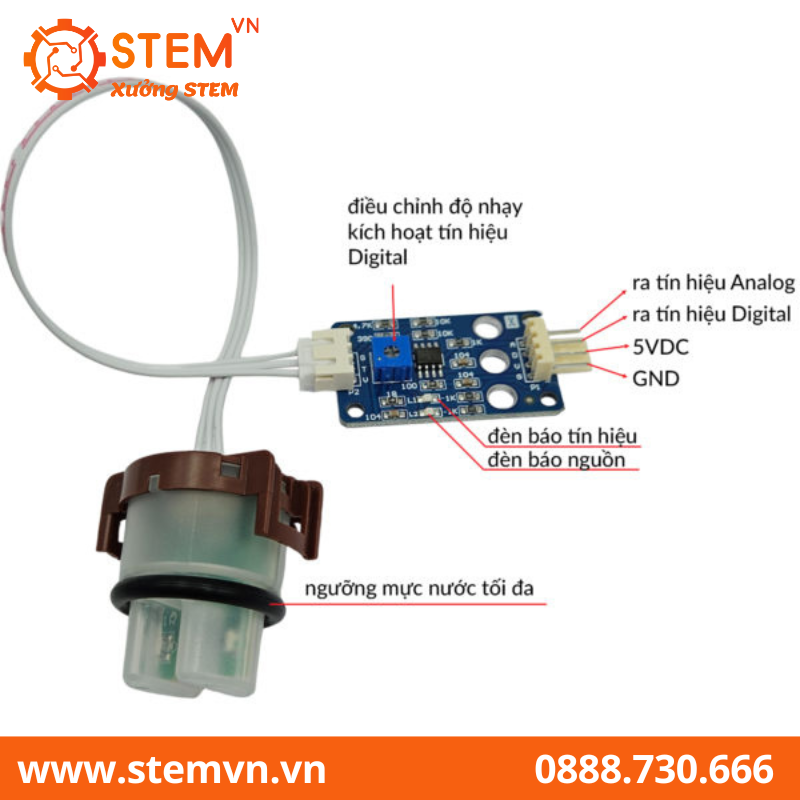

Sơ đồ ra chân của Cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01

Sơ đồ chân cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01
Sơ đồ chân cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01

Hình ảnh sản phẩm

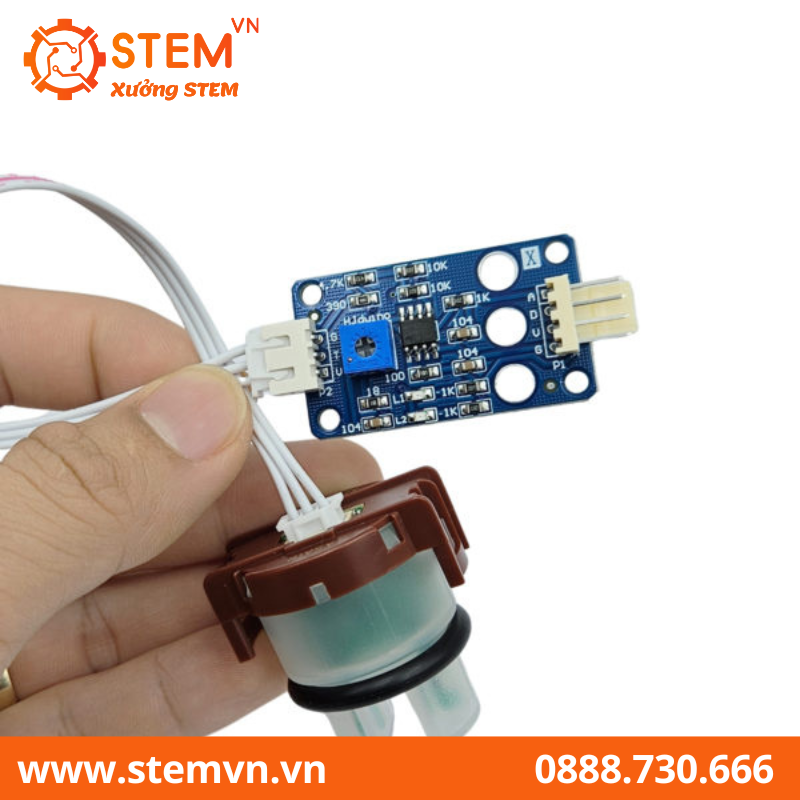

Trên tay cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01
Trên tay cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01

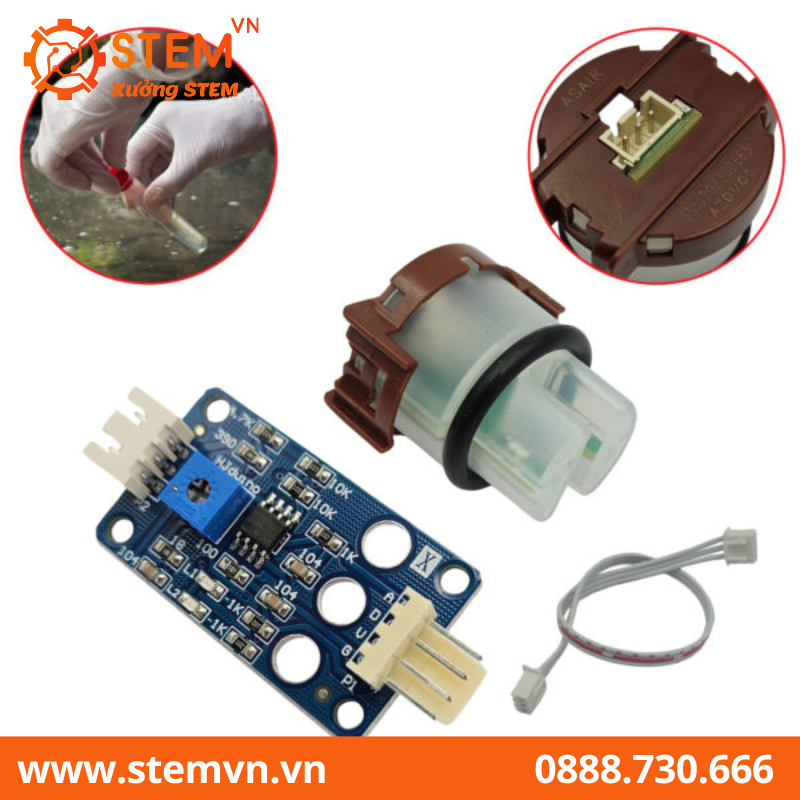

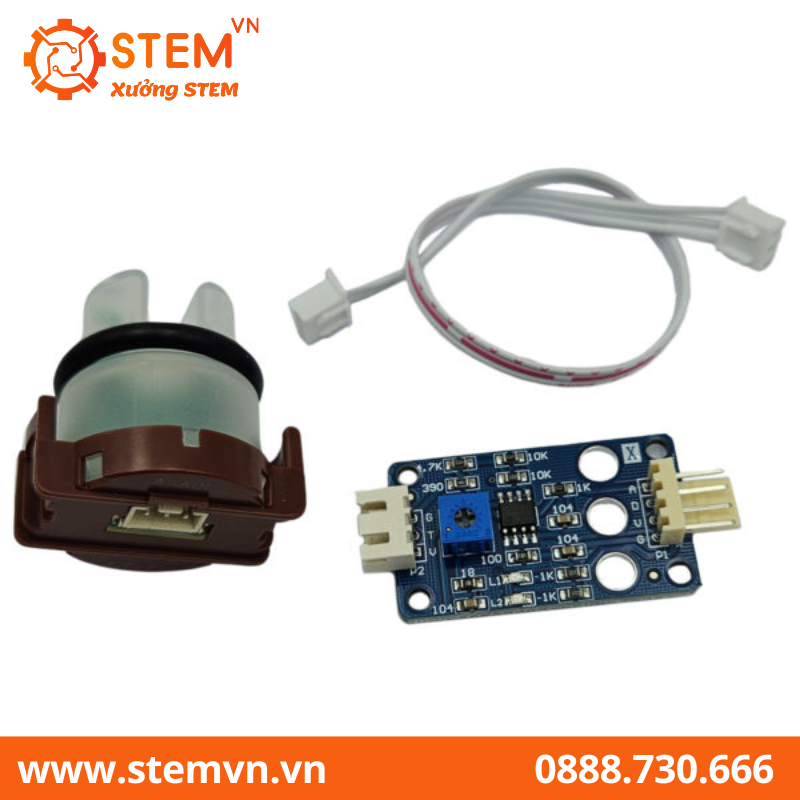

Cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01
Cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01
Cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01
Cảm Biến Đo Độ Đục Của Nước ASAIR AZDM01
