Cảm biến độ ẩm đất điện dung

Cảm biến độ ẩm đất điện dung này được phân biệt với hầu hết các cảm biến điện trở trên thị trường và sử dụng cảm biến điện dung để phát hiện độ ẩm của đất. Cảm biến độ ẩm đất điện dung khó bị ăn mòn, không giống như các loại cảm biến độ ẩm đất quen thuộc trước đây, giúp tăng tuổi thọ làm việc lên rất nhiều

THÔNG SỐ KỸ THUẬT

• Cảm biến này có chip điều chỉnh điện áp tích hợp hỗ trợ môi trường vận hành điện áp rộng 3,3 ~ 5,5V, có nghĩa là nó hoạt động ngay cả trên bảng điều khiển chính của Arduino 3.3V. Một máy tính thu nhỏ như Raspberry Pi chỉ cần một mô-đun chuyển đổi tín hiệu analog (tín hiệu analog sang tín hiệu số) để hoạt động.
• Điện áp làm việc:  3.3 ~ 5.5 VDC
• Điện áp đầu ra:  0 ~ 3.0 VDC
• Giao diện:  PH2.54-3P
• Kích thước:  98 x 23mm (LxW)

SƠ ĐỒ KẾT NỐI CẢM BIẾN ĐỘ ẨM ĐẤT ĐIỆN DUNG:

————————-CODE THAM KHẢO————————-

/*
 * Kết nối:
 *        CB            Arduino
 *        VCC             5V
 *        GND             GND
 *        Aout             A0
 */

void setup()
{
  Serial.begin(9600);
}

void loop()
{
  int value = analogRead(A0);
  int percent = map(value, 0, 1023, 0, 100);
  Serial.print(percent);
  Serial.println('%');
}

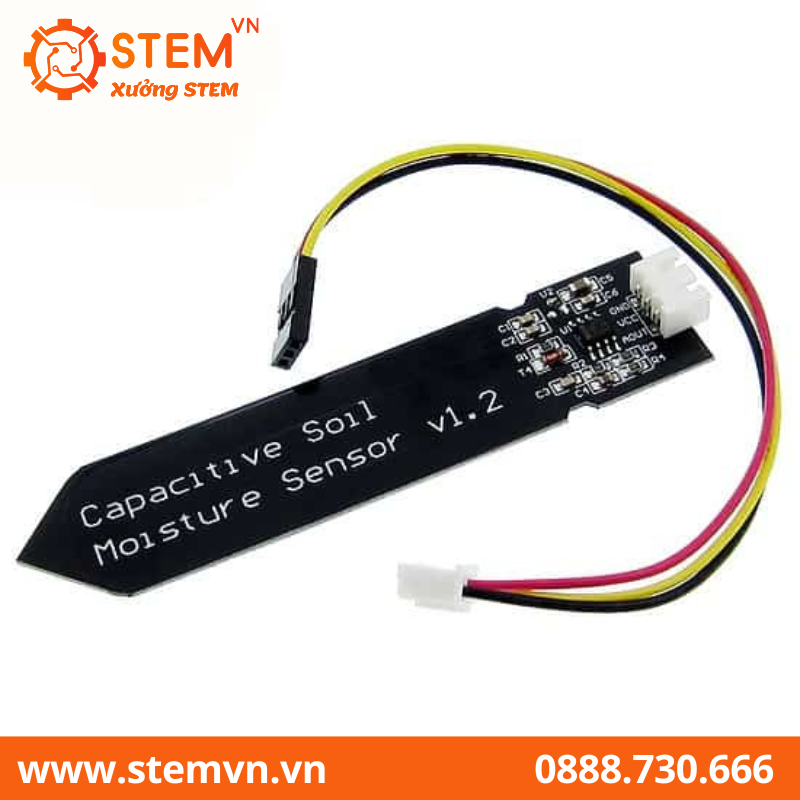

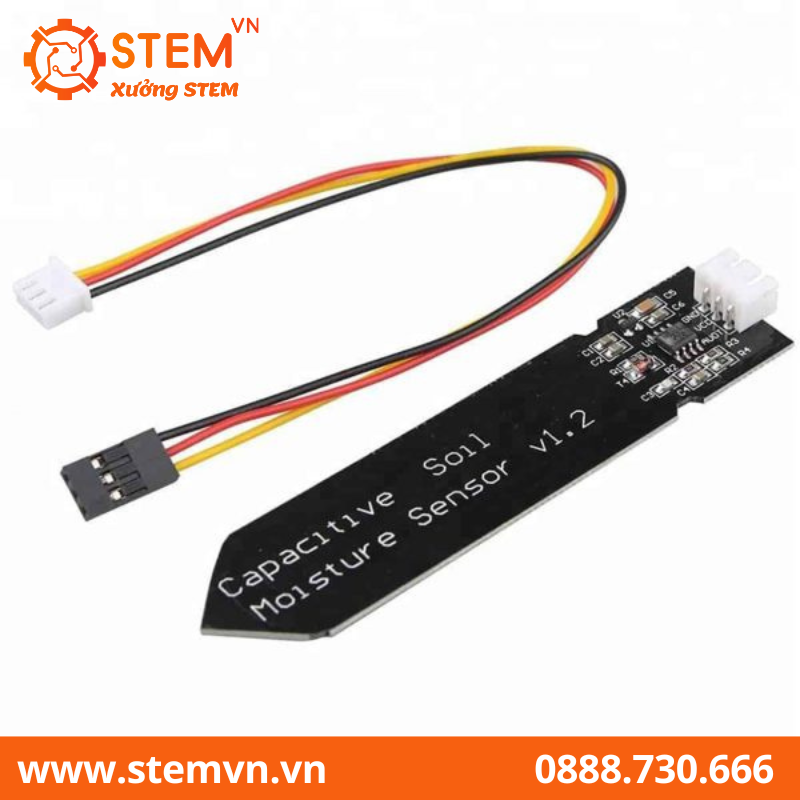

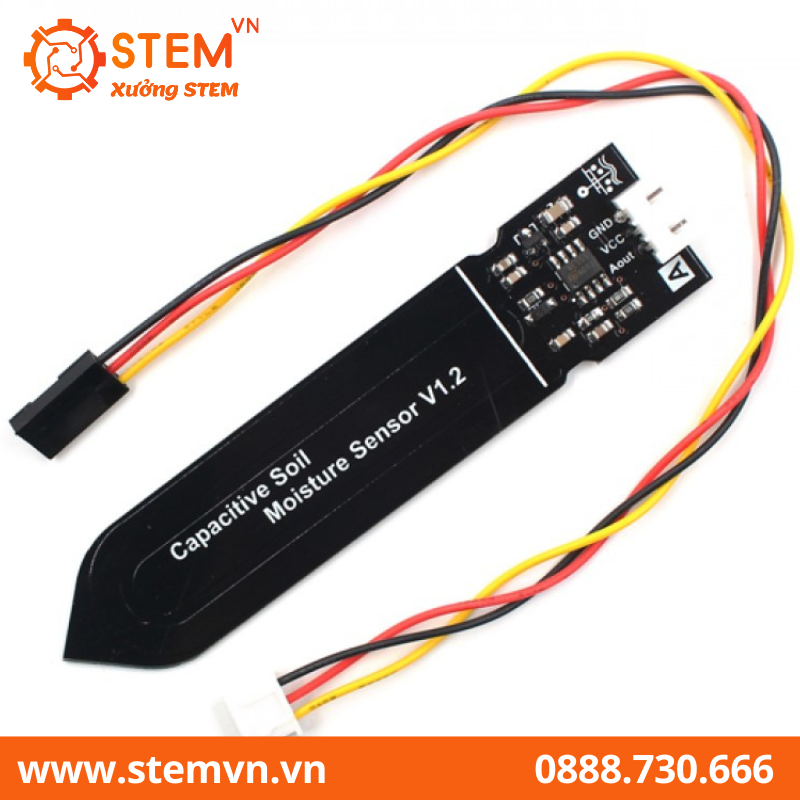

HÌNH ẢNH SẢN PHẨM:
