Cảm biến cân nặng Loadcell 70kg

Cảm biến cân nặng Loadcell 70kg có khả năng chuyển đổi khối lượng lên tới 70kg thành tín hiệu điện tương ứng với lực tác động.

Thường được sử dụng kết hợp với bộ giải mã hoặc mạch chuyển đổi Loadcell HX711 để chuyển đổi giá trị điện trở thành tín hiệu điện mà vi điều khiển có thể đọc được.

Cảm biến cân nặng Loadcell có nhiều ứng dụng như đo cân nặng nguyên liệu, vật liệu, cảnh báo quá tải an toàn lao động và kiểm tra lực tác động.

Thông số kỹ thuật của Cảm biến cân nặng Loadcell 70kg

• Điện áp cấp: 5VDC ~ 12VDC
• Độ nhạy: 1,0 ± 0,1mv / v
• Sai số tổng hợp: 0,02% F.S
• Điện trở cách điện: ≥5000 (100VDC)
• Tuyến tính: 0,02% F.S
• Phạm vi bù nhiệt độ: 10 ℃ ~ +40 ℃
• Trễ: 0,02% F.S
• Phạm vi sử dụng nhiệt độ: -20 ° C ~ +60 ° C
• Quan trọng: 0,02% F.S
• Ảnh hưởng nhiệt độ điểm không: 0,03% F.S / 10 ° C
• Ảnh hưởng nhiệt độ độ nhạy: 0,02% F.S / 10 ℃
• Đầu ra điểm không: ± 2% F.S
• Phạm vi quá tải an toàn: 120%
• Phạm vi quá tải cực hạn: 150%
• Trở kháng đầu vào: 396 ± 10Ω
• Trở kháng đầu ra: 349 ± 10Ω
• Cấp bảo vệ: IP65
• Trọng lượng: 185g
• Kích thước vui lòng xem ảnh kích thước

Hướng dẫn kiểm tra dây Loadcell

1. Lập bảng đo từng cặp trở
2. Loại bỏ các giá trị có điện trở gần bằng nhau
3. Cặp giá trị điện trở lớn là cặp nguồn
4. Cặp giá trị điện trở nhỏ là cặp tín hiệu

Ví dụ như hình

Kích thước sản phẩm

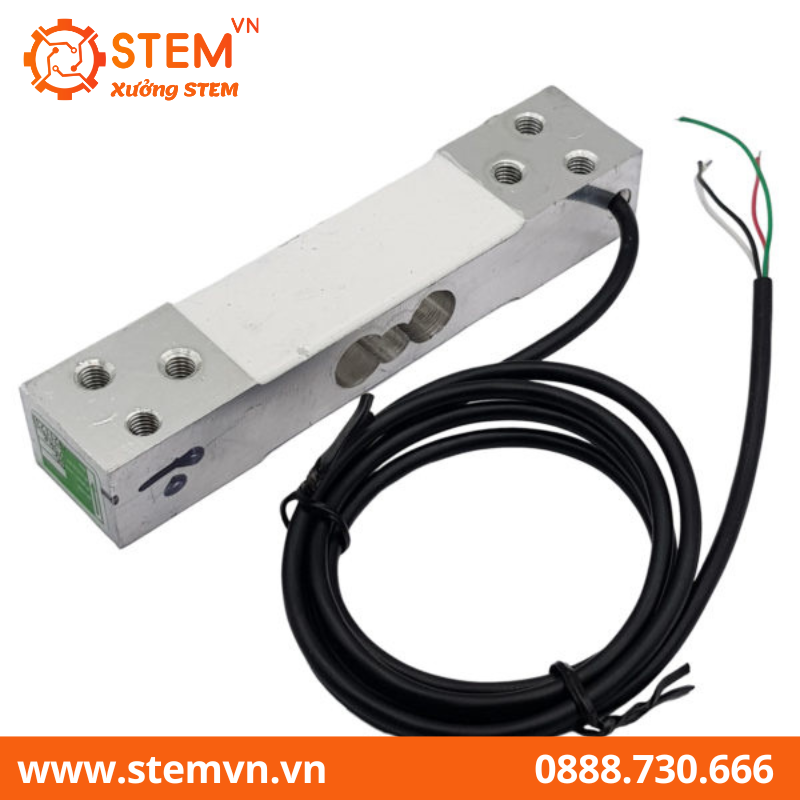

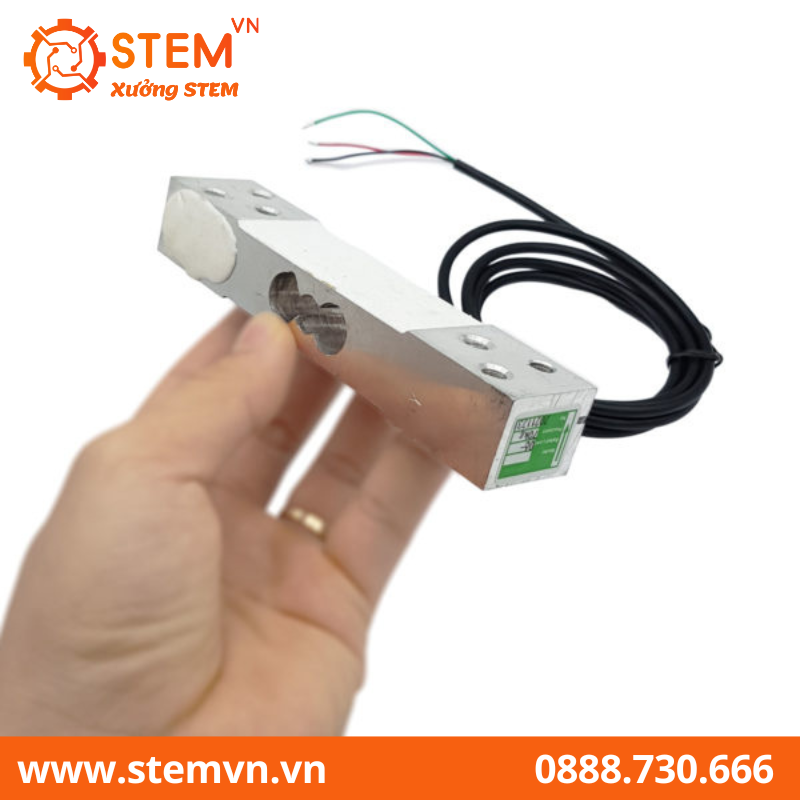

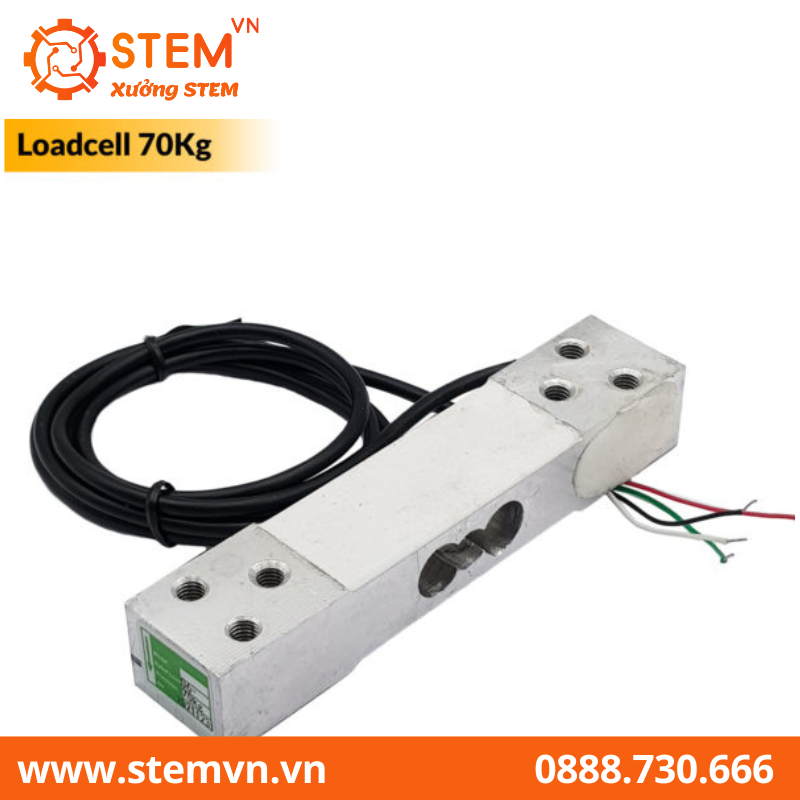

Hình ảnh sản phẩm
