Cảm biến cân nặng Loadcell 40kg

Cảm biến cân nặng loadcell 40kg có tác dụng chuyển một khối lượng lên tới 40kg thành một tín hiệu điện tương ứng với lực tác động.

Cảm biến này thường không sử dụng một mình mà thường sử dụng chung với bộ giải mã hoặc mạch chuyển đổi Loadcell HX711 giúp chuyển đổi giá trị điện trở thành tín hiệu điện để vi điều khiển có thể đọc được.

Ứng dụng của Cảm biến cân nặng Loadcell:

• Đo cân nặng nguyên liệu, vật liệu
• Cảnh báo quá tải an toàn lao động
• Kiểm tra lực tác động

Thông số kỹ thuật

• Điện áp cấp: 5VDC ~ 12VDC
• Độ nhạy: 1,0 ± 0,1mv / v
• Sai số tổng hợp: 0,02% F.S
• Điện trở cách điện: ≥5000 (100VDC)
• Tuyến tính: 0,02% F.S
• Phạm vi bù nhiệt độ: 10 ℃ ~ +40 ℃
• Trễ: 0,02% F.S
• Phạm vi sử dụng nhiệt độ: -20 ° C ~ +60 ° C
• Quan trọng: 0,02% F.S
• Ảnh hưởng nhiệt độ điểm không: 0,03% F.S / 10 ° C
• Ảnh hưởng nhiệt độ độ nhạy: 0,02% F.S / 10 ℃
• Đầu ra điểm không: ± 2% F.S
• Phạm vi quá tải an toàn: 120%
• Phạm vi quá tải cực hạn: 150%
• Trở kháng đầu vào: 395 ± 10Ω
• Trở kháng đầu ra: 348 ± 10Ω
• Cấp bảo vệ: IP65
• Trọng lượng: 183g
• Kích thước vui lòng xem ảnh kích thước

Hướng dẫn kiểm tra dây Loadcell

1. Lập bảng đo từng cặp trở
2. Loại bỏ các giá trị có điện trở gần bằng nhau
3. Cặp giá trị điện trở lớn là cặp nguồn
4. Cặp giá trị điện trở nhỏ là cặp tín hiệu

Ví dụ như hình

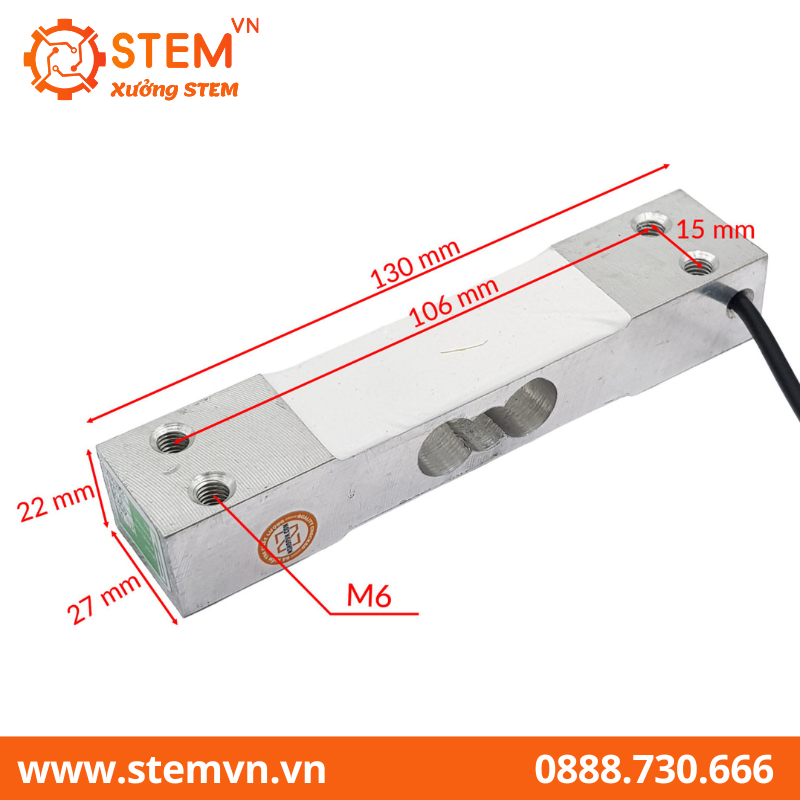

Kích thước sản phẩm

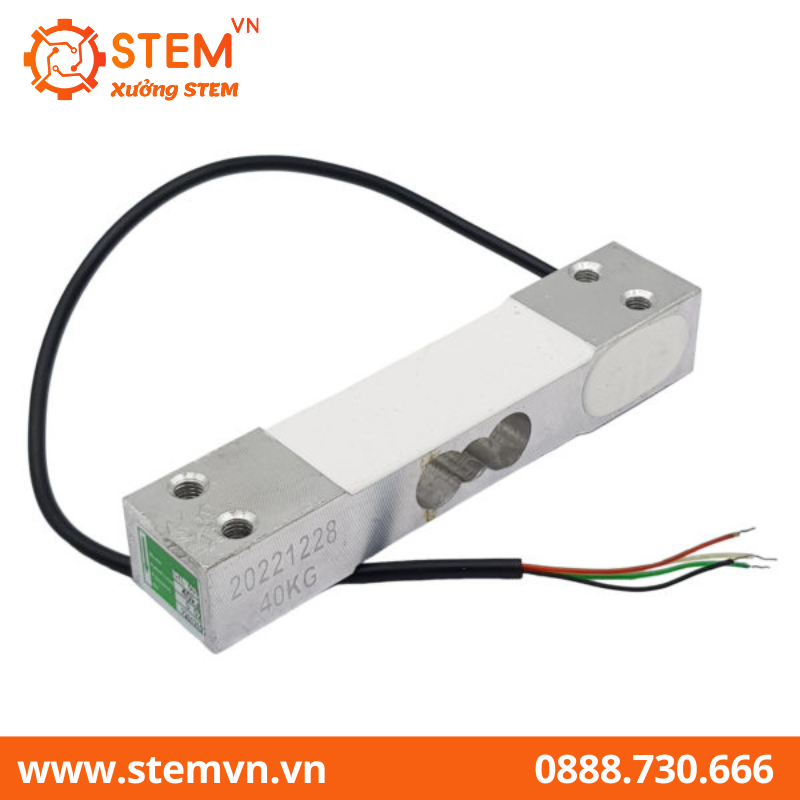

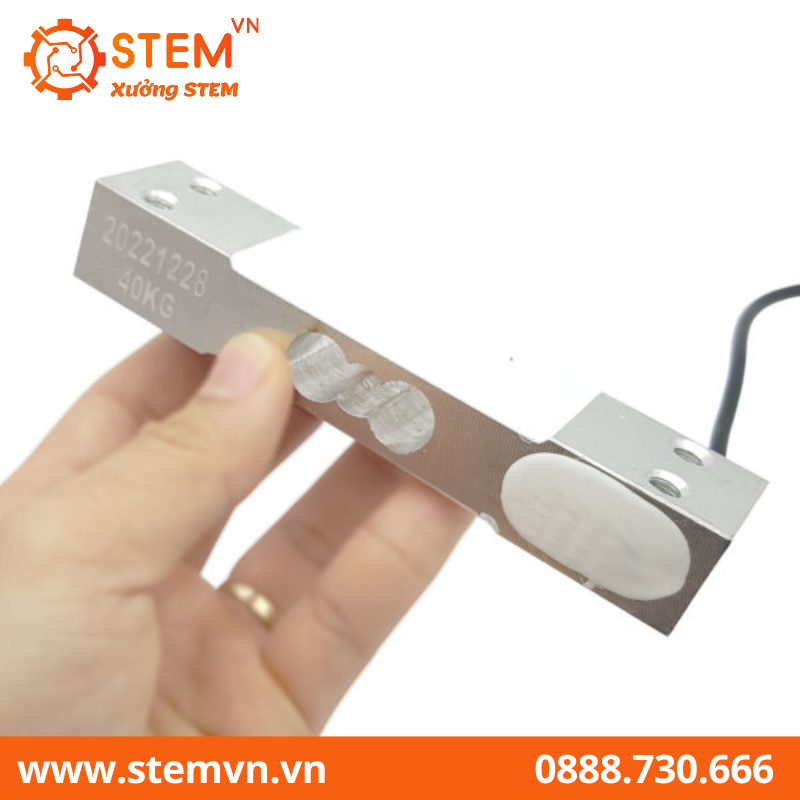

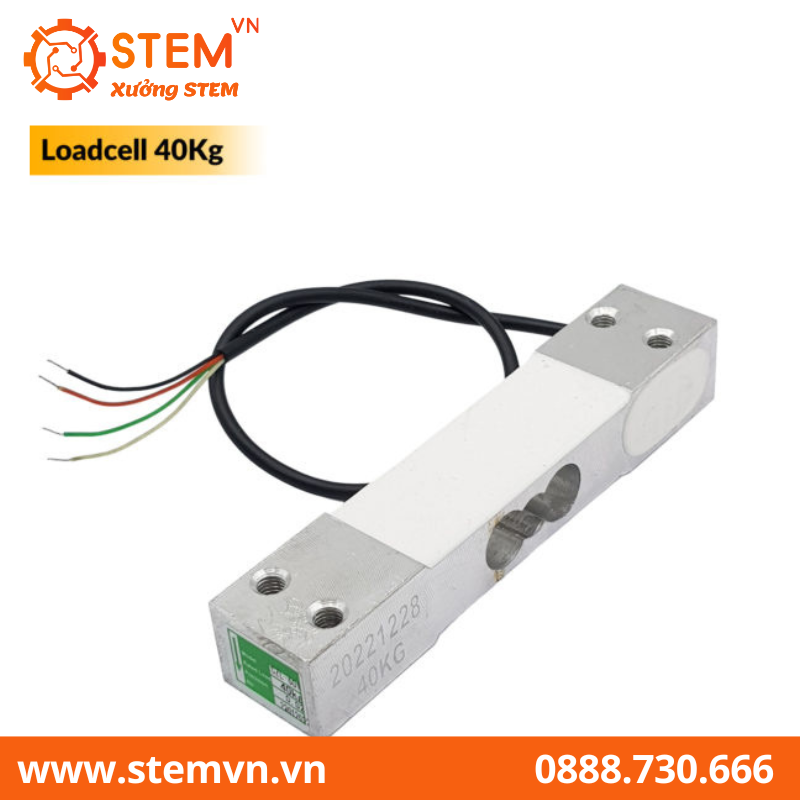

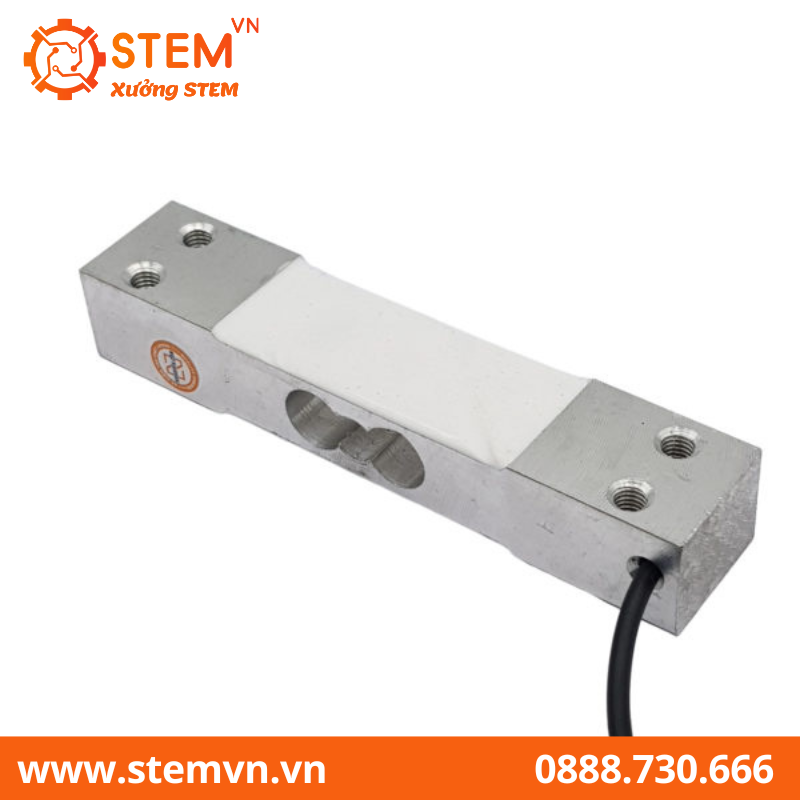

Hình ảnh sản phẩm
