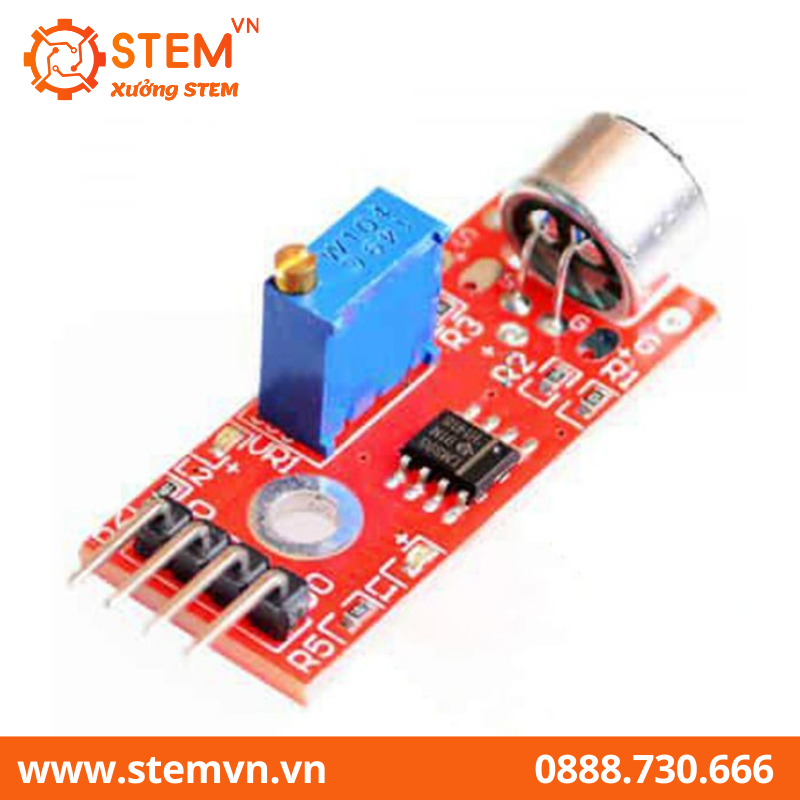

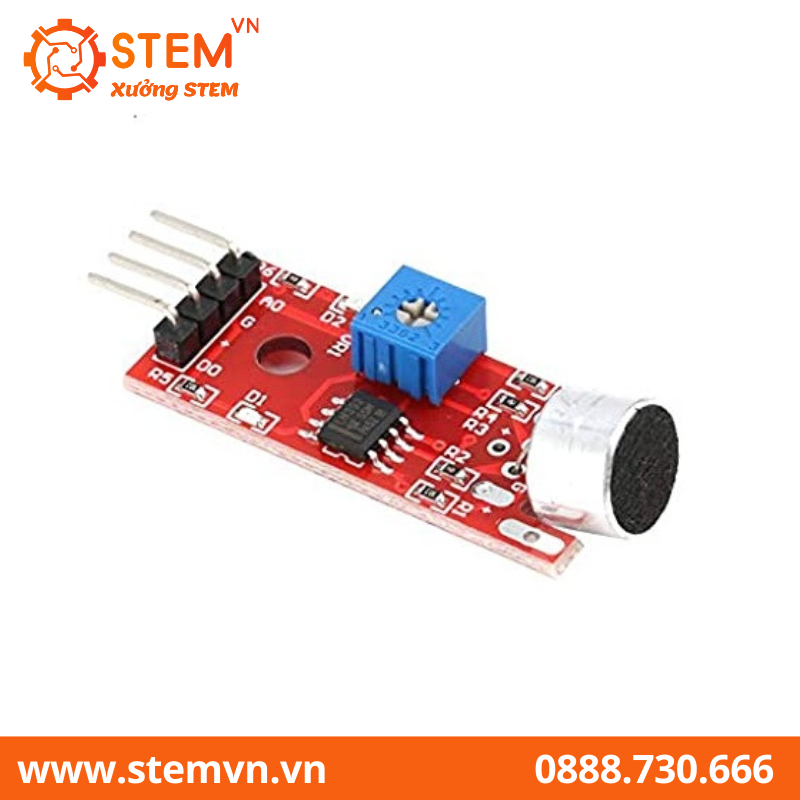

Cảm biến âm thanh KY-037

Cảm biến âm thanh KY-037 điện áp: 3V-15V chân dương (+): kết nối 5V của arduino, chân âm (-): kết nối GND của arduino, độ nhạy có thể điều chỉnh bằng chiết áp trên mạch

Chi tiết sản phẩm

Cảm biến âm thanh KY-037 được thiết kế gồm 1 micro, 1 bộ so sánh và 2 ngõ ra:

• A0: Ngõ ra tương tự, tín hiệu điện áp ngõ ra của micro.
• D0: khi cường độ âm thanh đạt đến một ngưỡng nhất định, đầu ra tín hiệu cao/ thấp.
• Ngưỡng có thể điều khiển qua biến trở trên mạch Cảm biến âm thanh.

  Thông số kỹ thuật của Cảm biến âm thanh KY-037

• Điện áp: 3V-15V
• Chân dương (+): kết nối 5V của arduino
• Chân âm (-): kết nối GND của arduino
• Chân A0: kết nối với A0 của arduino
• Chân D0: kết nối với D13 của arduino
• Độ nhạy có thể điều chỉnh bằng chiết áp trên mạch

  —————-Code tham khảo————–

  /*
   * Kết nối:
   *          VCC      -----      5V (Arduino)
   *          D0       -----      3 (Arduino)
   *          A0       -----      A0 (Arduino)
   *          GND      -----      GND (Arduino)
   */

  void setup()
  {
    Serial.begin(9600);
  }

  void loop()
  {
    Serial.print(digitalRead(3));
    Serial.print("   ");
    Serial.println(analogRead(A0));
  }
