Board Arduino Nano V3.1 LGT8F328P

Board Arduino Nano V3.1 LGT8F328P đây là phiên bản chip nội địa kế thừa và cải tiến từ phiên bản Nano v3.0 Atmega328

Board mạch này có đầy đủ các chức năng chính trong thế giới arduino vì vậy có thể thoải mái sử dụng các thư viện được thiết kế cho nền tảng arduino. Sơ đồ, code, giao diện lập trình giống nhau không thay đổi nhiều.

Bộ vi điều khiển LGT8F328P đã nâng cấp nhiều tính năng mà bộ Arduino tiêu chuẩn không có

Board Nano V3.1 LGT8F328P đã được cải tiến chip nạp:

• Tốc độ tải lên của Bootloader: 115200bps

• Sửa lỗi khi tải xuống CH340G không ổn định của các board tiền nhiệm

Sản phẩm chưa kèm cáp!

Thông số kỹ thuật

• IC: LGT8F328P

• Điện áp hoạt động:

  • 5V (từ usb)

  • 6V ~ 9V DC (chân Vin), nếu cấp 12V gây nóng ic giảm áp

• FLASH: 32 Kbytes

• SRAM: 2 Kbytes

• E2PROM: có thể cấu hình thành 0K/1K/2K/4K/8K (Shared With Flash)

• Tốc độ thạch anh: 16 MHz (MAX 32Mhz)

• Ngõ I/O: 14 ( trong đó 6 chân có thể output PWM )

• ADC: 6 kênh 12 bit

• DAC: 1 kênh 8 bit

• UART: 1 kênh

• Phạm vi AnalogRead:  0 – 4095

• SPI: có

• TWI (I2C): có

• Global device number: có

• Kích thước: 46x18x14 mm (dài x rộng x cao)

• Trọng lượng: 6g

Sơ đồ ra chân của Board Arduino Nano V3.1 LGT8F328P

Hướng dẫn sử dụng Board Arduino Nano V3.1 LGT8F328P

Chỉ cần sau 3 bước cơ bản là bạn có thể sử dụng board Nano V3.1 LGT8F328P như một board NANO ATmega328P, cách sử dụng tương đương không thay đổi nhiều



Bước 1: Khởi động Aduino – IDE , chọn File->Preferences và dán đoạn chữ sau

https://raw.githubusercontent.com/nulllaborg/arduino_nulllab/master/package_nulllab_boards_index.json



Bước 2: Mở tab Tool > Board:…->Boards Manager

Tìm board nullab và cài đặt

Bước 3: Bây giờ bạn có thể tìm board nulllab avr compatible boards trong phần Tool > board…

Chọn phần Nullab Nano / Maker – Nano

Code test:

void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
digitalWrite(LED_BUILTIN, HIGH);
delay(1000);
digitalWrite(LED_BUILTIN, LOW);
delay(1000);
}

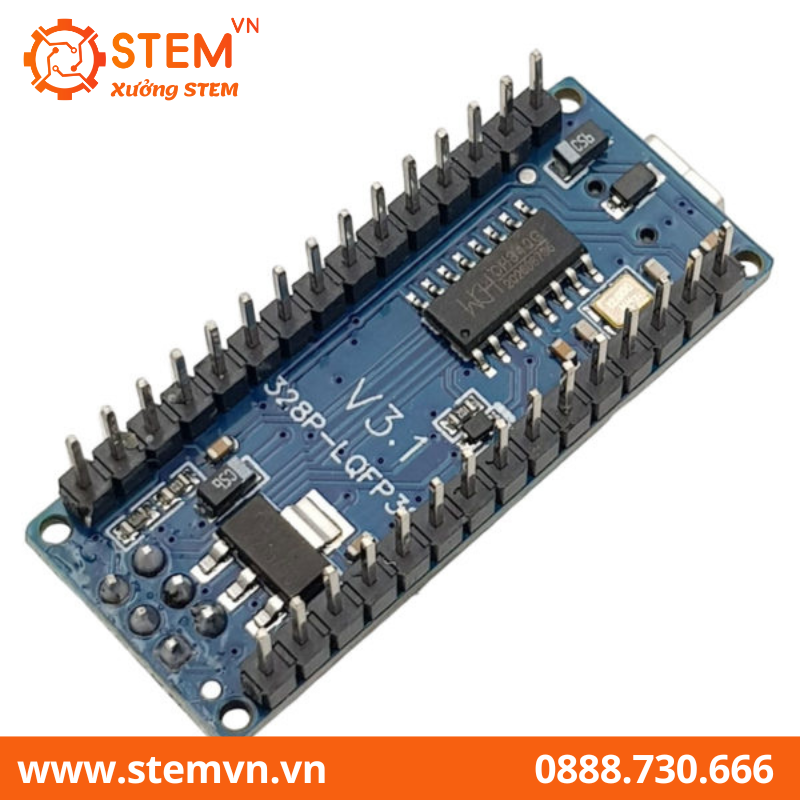

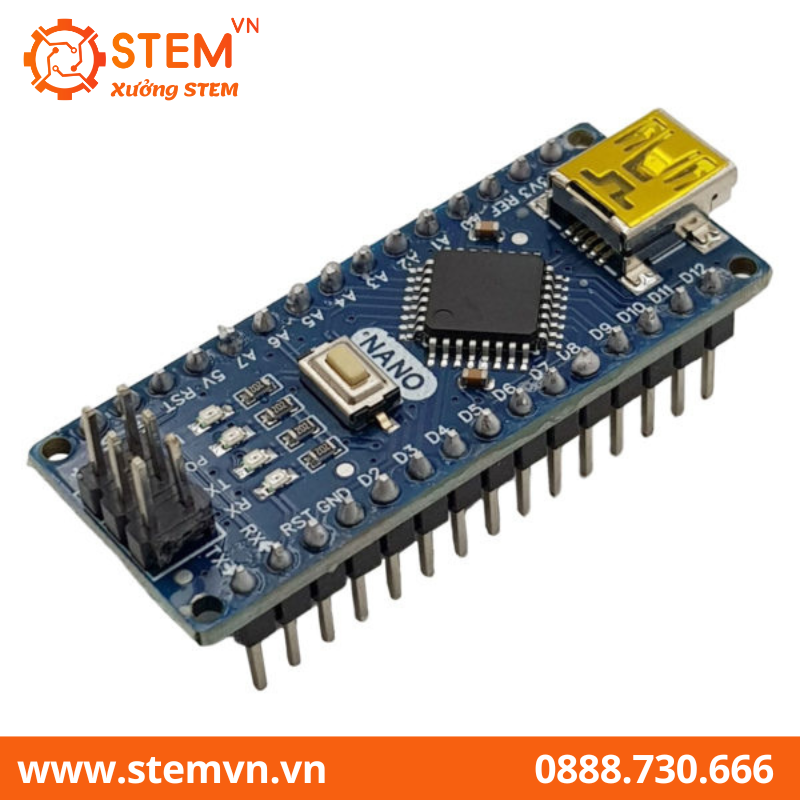

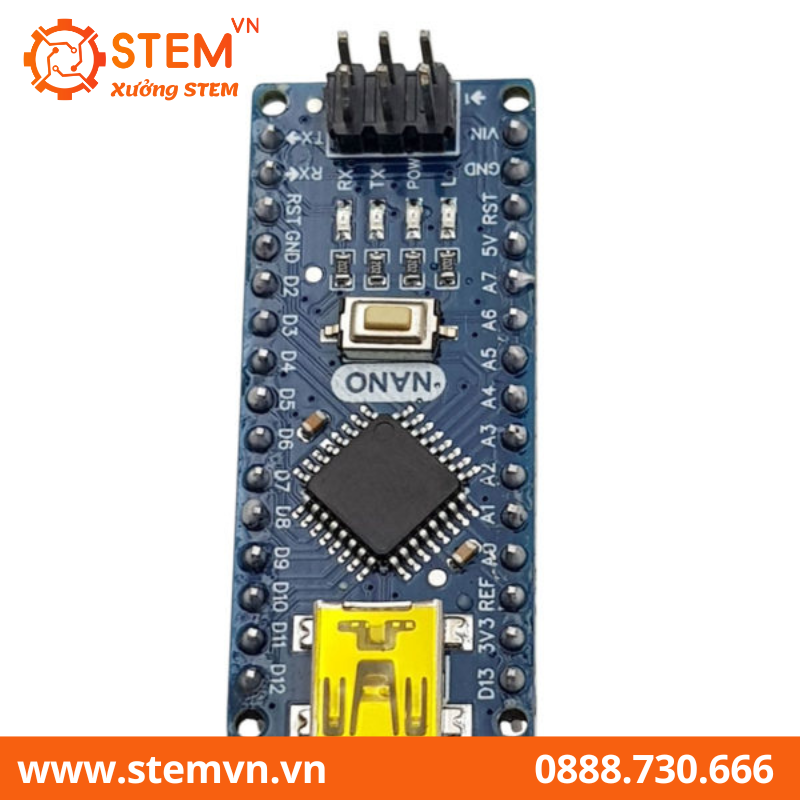

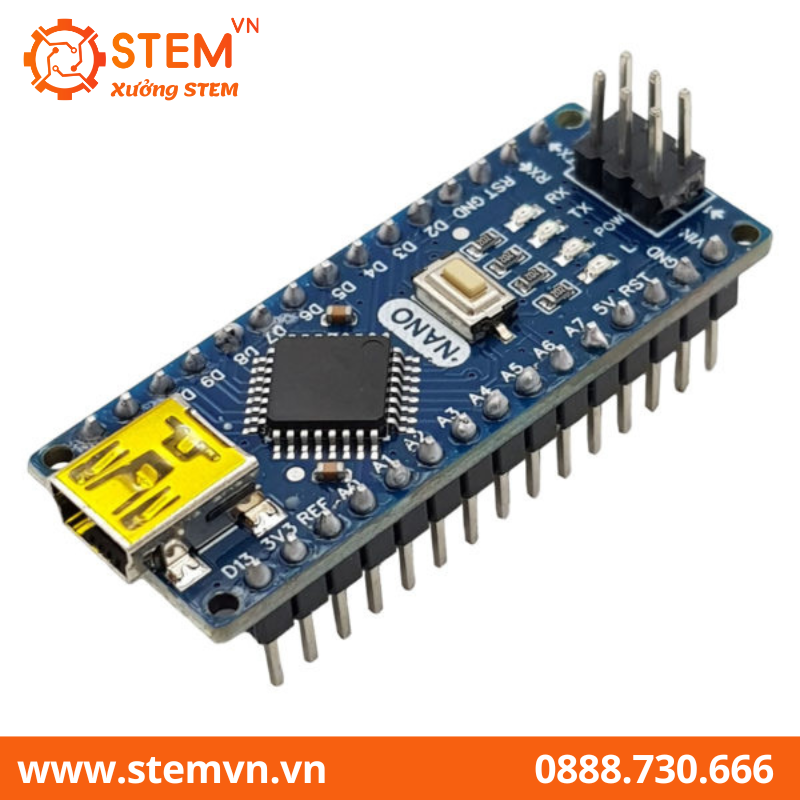

Hình ảnh sản phẩm
