Linear Actuator Kit, 1120 Series, 201mm Stroke, 8mm Lead (SKU: 3212-0001-0001)
Freeship đơn hàng từ 500k
Kiểm tra khi nhận hàng
Hỗ trợ khách hàng 24/7
- Thông tin sản phẩm
- Hướng dẫn

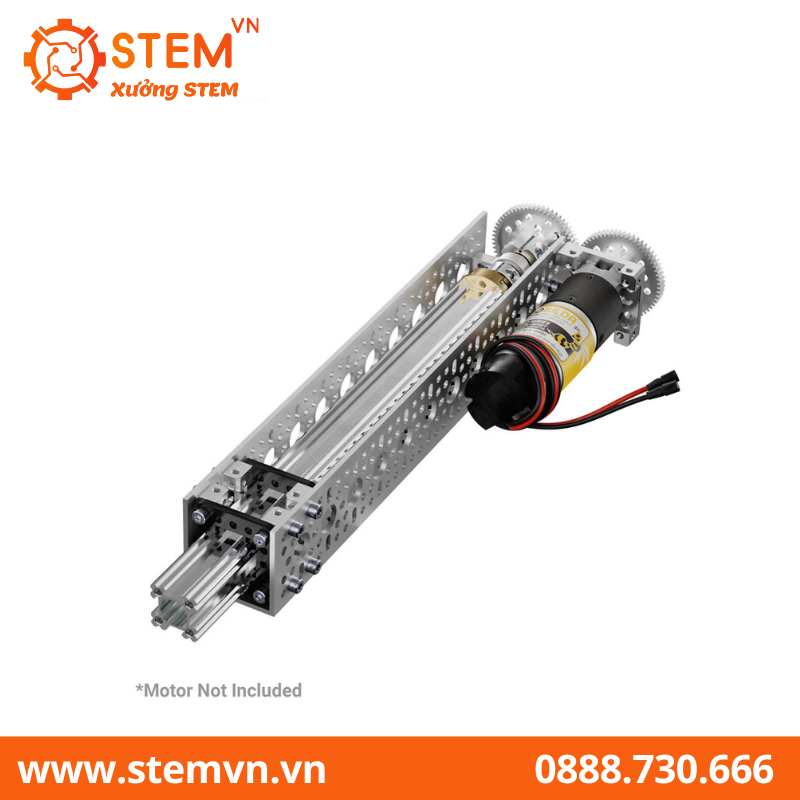

Bộ dụng cụ này đi kèm với tất cả các bộ phận để xây dựng một bộ truyền động tuyến tính hoàn toàn từ các thành phần goBILDA®. Kênh chữ U Dòng 1120 đóng vai trò là khung bên ngoài và goRAIL Dòng 1109 đóng vai trò là ống mở rộng. goRAIL được hỗ trợ bởi một cặp tấm acetal có thể được lắp ở bất kỳ vị trí nào dọc theo kênh, thay đổi chiều dài mở rộng tổng thể và lượng hỗ trợ bên mà chúng cung cấp. Bánh răng 60 răng trên động cơ truyền động cho bánh răng 60 răng được lắp vào vít dẫn để tạo ra tỷ lệ 1:1 nhỏ gọn.
Với động cơ này, tốc độ không tải của bộ truyền động là 153mm/giây ấn tượng và chỉ mất 1,31 giây để di chuyển toàn bộ 200mm (7,9”) có thể đạt được trong cấu hình được hiển thị.
DANH SÁCH THIẾT BỊ TRONG BỘ:
| Mã sản phẩm | Số lượng | Tên |
|---|---|---|
| 1109-0024-0288 | 1 | Dòng 1109 goRAIL (Chiều dài 288mm) |
| 1120-0011-0288 | 1 | Kênh chữ U Series 1120 (11 lỗ, chiều dài 288mm) |
| 1201-0043-0005 | 1 | Giá đỡ mẫu khối bốn chân sê-ri 1201 (43-5) |
| 1205-0001-0005 | 2 | Bộ lắp khối đôi 1205 Series (1-1) - Gói 2 |
| 1309-0016-4008 | 1 | Trục Sonic Series 1309 (Lỗ khoan REX 8mm) |
| 1310-0016-5008 | 1 | 1310 Series Hyper Hub (4 Start, Lỗ vít dẫn 8mm) |
| 1606-0043-0008 | 1 | Khối gối 2 mặt, 1 trụ Series 1606 (Lỗ 8mm) |
| 1613-0516-0008 | 2 | Vòng bi cầu đẩy Series 1613 (ID 8mm x OD 16mm, Độ dày 5mm) |
| 2302-0014-0060 | 2 | Nhôm dòng 2302, MOD 0.8, Bánh răng lắp trục (Lỗ 14mm, 60 răng) |
| 2800-0004-0009 | 1 | Vít đầu ổ cắm bằng thép mạ kẽm dòng 2800 (M4 x 0,7mm, chiều dài 9mm) - Gói 25 chiếc |
| 2800-0004-0011 | 1 | Vít đầu ổ cắm bằng thép mạ kẽm dòng 2800 (M4 x 0,7mm, chiều dài 11mm) - Gói 25 chiếc |
| 3504-0804-2109 | 1 | Vòng kẹp vít me series 3504 (Đầu 8mm, 4 điểm bắt đầu, Đường kính ngoài 21mm, Chiều dài 9mm) |
| 3501-0804-0300 | 1 | Vít dẫn Series 3501 (Bước dẫn 8mm, 4 điểm bắt đầu, Chiều dài 300mm) |
| 3505-0804-3216 | 1 | Đai ốc mẫu vít me series 3505 (Bước 8mm, 4 điểm bắt đầu, đường kính ngoài 32mm, chiều dài 16mm) |
| 3704-0043-0001 | 1 | Tấm trượt goRAIL bằng nhựa Series 3704 (43-1) - Gói 2 |
| 5027104001 | 1 | Wera Tools 3mm Ball End Hex-Plus L-Key |
