Arduino UNO R3 LGT8F328P SMD chip dán (kèm cáp)

Arduino UNO R3 LGT8F328P SMD chip dán (kèm cáp) có tính năng tương tự UNO R3 SMD chỉ có điểm khác là sử dụng IC chính là LGT8F328P tiết kiệm chi phí hơn rất nhiều

Arduino LGT8F328P có đầy đủ các tính năng của arduino bản gốc như I2C, UART, SPI, PWM,… có thể sử dụng hầu hết các thư viện hiện nay, Sơ đồ, code, thao tác nạp không thay đổi nhiều

Arduino UNO LGT8F328P hay còn gọi là Aduino Mango phù hợp với đối tượng học sinh sinh viên, người nghiên cứu chế tạo với chi phí rẻ mà hiệu năng cao

Arduino LGT8F328P SMD đã được cải tiến chip nạp:

• Tốc độ tải lên của Bootloader: 115200bps

• Sửa lỗi khi tải xuống CH340G không ổn định của các board tiền nhiệm

Thông số kỹ thuật

• Bộ vi điều khiển: LGT8F328P

• Điện áp hoạt động: 5V

• Điện áp đầu vào (khuyến nghị): 7-12V

• Điện áp đầu vào (giới hạn): 6-20V

• Chân I / O kỹ thuật số: 14 (trong đó 6 chân cung cấp đầu ra PWM)

• Chân đầu vào tương tự: 6

• Dòng điện DC trên mỗi chân I / O: 40 mA

• Dòng điện một chiều cho chân 3,3V: 50 mA

• Bộ nhớ flash: 32 KB

• SRAM: 2 KB

• EEPROM: 1 KB

• Clock Speed: 16 MHz

• Cân nặng: 25g

Hướng dẫn sử dụng Arduino UNO R3 LGT8F328P SMD chip dán (kèm cáp)

Chỉ cần sau 3 bước cơ bản là bạn có thể sử dụng board Arduino UNO R3 LGT8F328P SMD như một board ARDUINO UNO SMD, cách sử dụng tương đương không thay đổi nhiều

Bước 1: Khởi động Aduino – IDE , chọn File->Preferences và dán đoạn chữ sau

https://raw.githubusercontent.com/nulllaborg/arduino_nulllab/master/package_nulllab_boards_index.json

Bước 2: Mở tab Tool > Board:…->Boards Manager

Tìm board nullab và cài đặt

Bước 3: Bây giờ bạn có thể tìm board nulllab avr compatible boards trong phần Tool > board…

Chọn phần Nullab Mango UNO



Code test

void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
digitalWrite(LED_BUILTIN, HIGH);
delay(1000);
digitalWrite(LED_BUILTIN, LOW);
delay(1000);
}

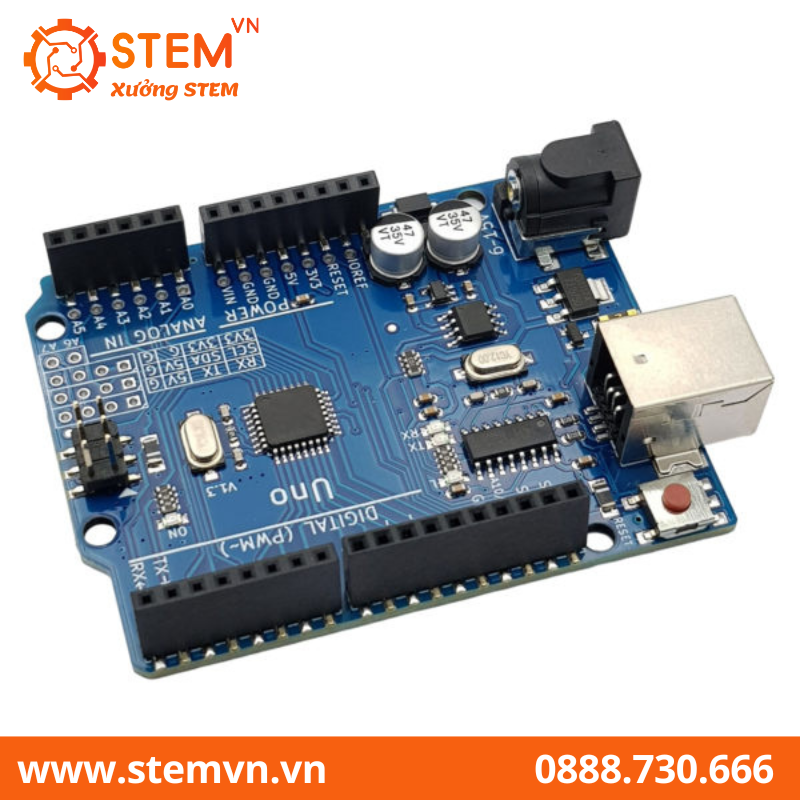

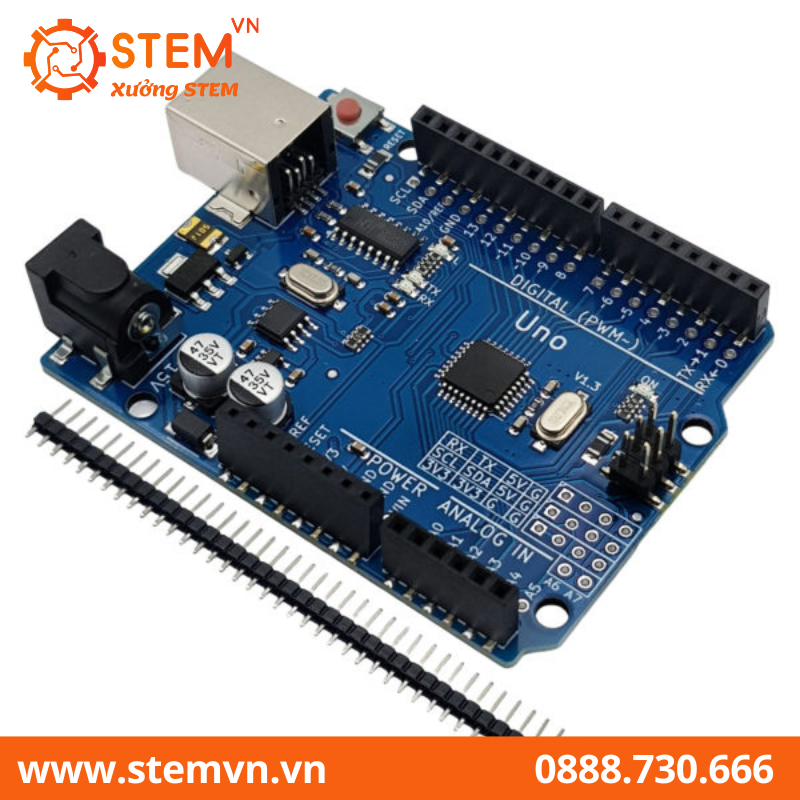

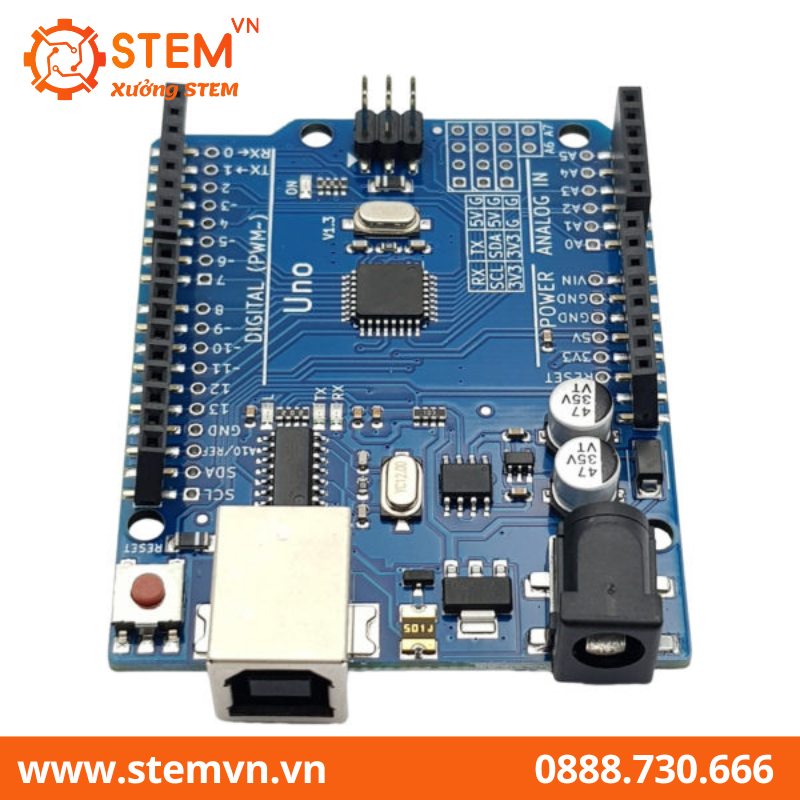

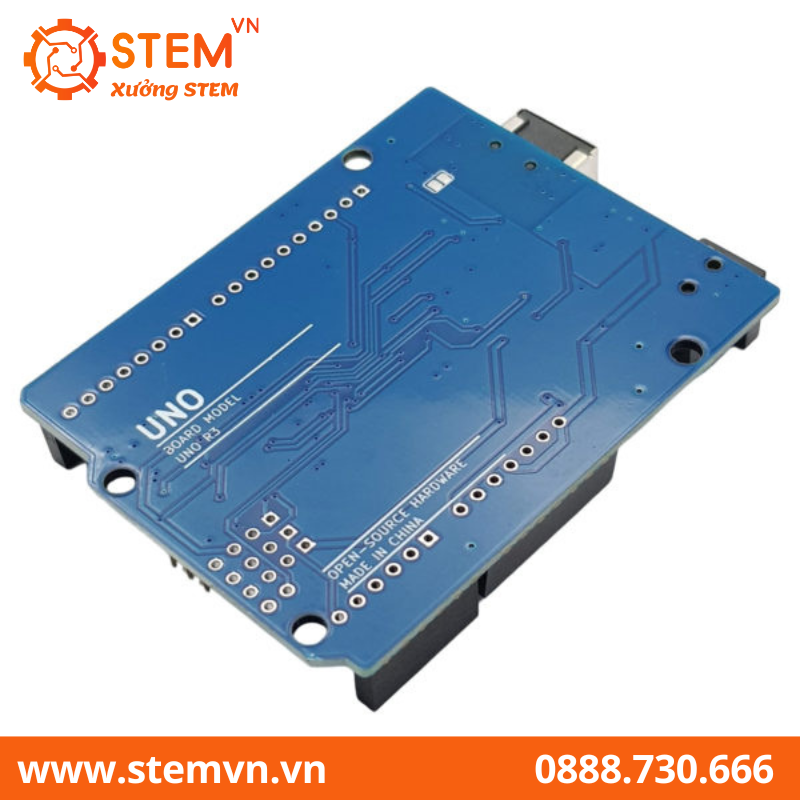

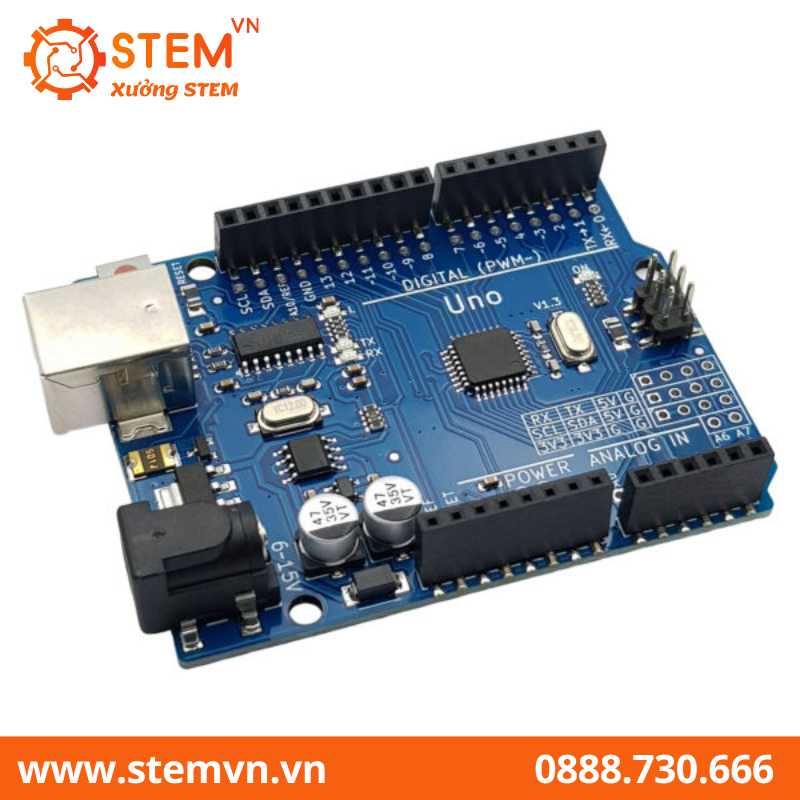

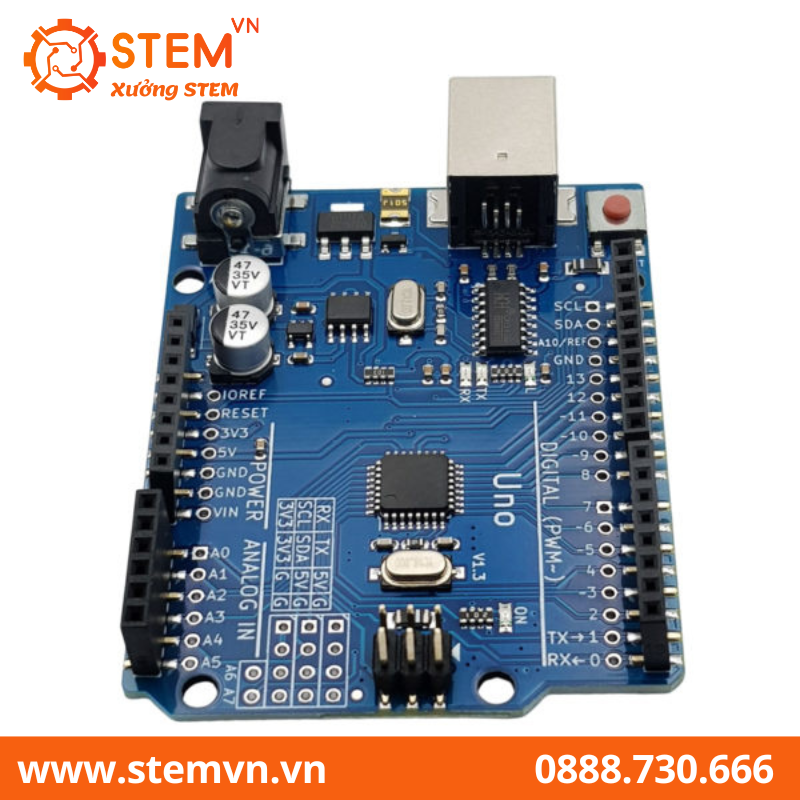

Hình ảnh sản phẩm Arduino UNO R3 LGT8F328P SMD chip dán (kèm cáp)
